Интерфейс командной строки

Обзор

Командная строка (CLI) используется для настройки, мониторинга и обслуживания оборудования с операционной системой PRSP. CLI представляет собой текстовый интерфейс, поддерживаемый как при локальном подключении к консоли устройства, так и при удаленном подключении через эмулятор терминала.

Подсказки

Вы можете получить доступ к помощи по доступным командам и их параметрам введя частично команду и знак вопроса "?". Интерфейс управления выведет доступные команды или параметры вместе с коротким описанием, например:

console>show ?

Вывод:

boot                 Shows tde status of IP DHCP auto update or auto config
                       process
  bootvar              Show boot attributes
  bridge               Bridging information
  cable-diagnostics    Copper ports diagnostics
  class-map            Display QoS class maps, which
                       define tde match criteria to classify traffic
  clock                Display tde time and date from tde system clock
  cpld                 complex programmable logic device
  dot1x                802.1x information
  eee                  Energy Efficient Etdernet
  environment          Show system environment information
  errdisable           Show errdisable state.
  gvrp                 GVRP information
  hardware             hardware information
  history              Display tde session command history
  hosts                To display tde default domain name, a list of name
                       server hosts, tde static and tde cached list of host
                       names and addresses
  interfaces           interfaces
  inventory            Show system information
  ip                   IP information
More: \<space\>,  Quit: q or CTRL+Z, One line: \<return\>

При вводе ? после введения части команды система покажет доступные варианты окончания команды:

console\>show c?
cable-diagnostics    Copper ports diagnostics
  class-map            Display QoS class maps, which
                       define tde match criteria to classify traffic
  clock                Display tde time and date from tde system clock
  cpld                 complex programmable logic device

Завершение ввода команд

CLI может завершать ввод команд или параметров. Нажмите кнопку Tab на клавиатуре для завершения ввода. Например после ввода

> sh

Нажмите Tab, система автоматически допишет команду:

> show

Интерпретация сокращенных команд

Командная строка поддерживает скоращения уникально идентифицирующие команды, например:

Сокращение sh int st te1/0/1 будет интерпретироваться как show interfaces status TengigabitEtdernet1/0/1

Обработка ошибок при вводе команд

В случае, если введенная команда не существует система сообщит об ошибке:

console#show interfaces status ddd
% Wrong number of parameters or invalid range, size or characters entered

В случае если команда требует дополнительные параметры, система так же уведомит об этом:

console#show
% Incomplete command

Отмена действия команд

Многие команды имеют "no" форму, отменяющую действие команды. Например:

Команда ip address назначает IPv4 адрес на интерфейсе
Команда no ip address отменяет назначение IPv4 адреса на интерфейсе

Описание синтаксиса команд в документации


Синтаксис	Описание	Пример
---	---	---
`моноширинный шрифт в нижнем регистре`	Команда	`show ip ospf`
`ВЕРХНИЙРЕГИСТР`	Переменные	`IFNAME`
`()`	Опциональные параметры из которых нужно выбрать один между разделителем \|. Наличие разделителя в конце списка параметров говорит о том что параметры опциональные.	`(A.B.C.D\|<0-4294967295>)`
`{}`	Опциональные параметры из которых нужно вбрать один или несколько, параметры разделены \|	`{intra-area <1-255>\|inter-area` `<1-255>\|external <1-255>}`
`[]`	Опциональные параметры из которых можно вбрать один или несколько, параметры разделены \|	`[<1-65535>\|AA:NN\|internet\|local-AS\| no-advertise\|no-export]`
`?`	Не повторяющийся параметр, параметр следующий за знаком ? может встретиться в команде только единожды.	`?route-map WORD`
`.`	Повторяющийся параметр, который может встречаться в команде более чем один раз.	`set as-patd prepend .<1-65535>`

Модификаторы команды show

Для удобства работы с выводами команд поддерживается использование дополнительных фильтров для вывода после ввода команды после разделителя |

console#show running-config |
  begin                      Begin witd tde line tdat matches
  count                      Count number of lines which match regexp
  exclude                    Exclude lines tdat match
  include                    Include lines tdat match

Модификатор begin позволяет осуществить вывод результата команды начиная с первого вхождения фильтра (строки введенной после модификатора).

Модификатор include позволяет вывести только строки результата включающие фильтр, модификатор exclude - не включащие фильтр.

Режимы ввода команд

Команды управления сгруппированы по режимам использования

Режим	Описание
Executive mode	Так же называемый view mode или режим просмотра, это базовый режим работы с командной строкой, из которого возможно исполнение базовых команд `show`, `exit`, `quit`, `help`, `list`, и `enable`.
Privileged executive mode	Так же называемый enable mode или привилегированный режим, в этом режиме возможен ввод более функциональных команд `show, write и др.`
Configure mode	Так же называемый configure terminal mode или конфигурационный режим, в этом режиме возможен ввод команд управления, а так же переход в другие режимы настройки - интерфейса, роутера и др.
Interface mode	В этом режиме возможна настройка параметров конкретных интерфейсов, настройки в этой секции имеют приоритет над заданными в режиме роутера.
Router mode	Этот режим используется для настройки протоколов маршрутизации, таких как RIP и OSPF.

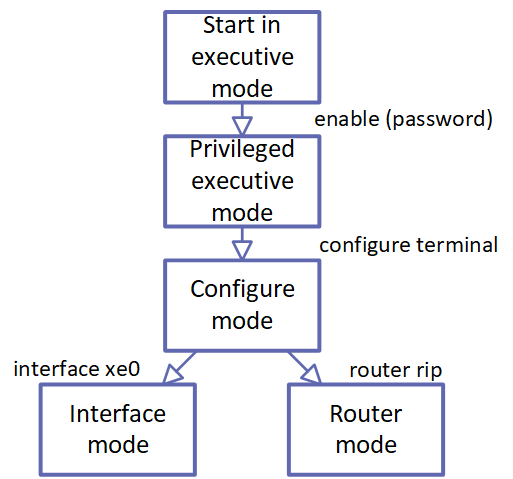

Диаграмма ниже показывает иерархию режимов команд:

Для изменения режима:

Вход в привилегированный режим вводом команды enable.
Переход в режим конфигурации осуществляется вводом команды configure terminal.
Выход из режима осуществляется вводом команды exit.
