FCS-2352TX

Общие сведения

Коммутатор FCS-2352TX поддерживает 48 портов доступа RJ45 со скоростью 10/100/1000 Мбит/с каждый и 4 uplink-порта SFP+ 1/10 Гбит/с.

Внешний вид

Коммутатор FCS-2352TX разработан для монтажа в стандартную 19" стойку. Все интерфейсы передачи данных и управления расположены с передней стороны для удобства эксплуатации. С задней стороны расположены блоки питания.

Внешний вид коммутатора спереди

Рисунок 1. Внешний вид коммутатора спереди

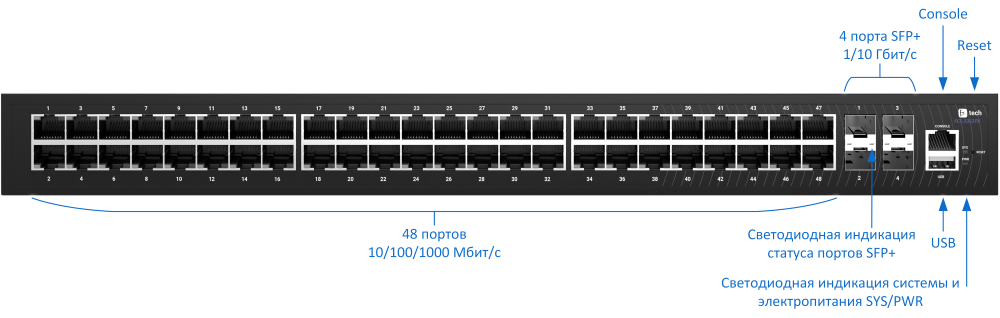

Рисунок 2. Передняя панель коммутатора

Описание светодиодной индикации на передней панели

Обозна- чение	Описание	Цвет диода	Описание работы диодов
SYS	Индикатор состояния системы	зеленый	Мигает - происходит процесс загрузки операционной системы, Горит - горит постоянно после загрузки операционной системы.
PWR	Индикатор работы электропитания	зеленый	Горит - есть электропитание на коммутаторе.
1 - 4	Индикатор статуса портов SFP+ #1, 2, 3, 4	зеленый	Горит - порт в рабочем состоянии, Мигает - на порту есть трафик.

Описание функциональных портов и кнопок

Обоз- начение	Описание
Console	Последовательный консольный порт для локального управления коммутатором с помощью CLI, скорости подключения: 4800 бит/c, 9600 бит/c, 19200 бит/c, 38400 бит/c, 57600 бит/c или 115200 бит/c. Стандартное значение: 115200 бит/c.
USB	USB порт используется для подключения Flash-накопителя при работе с конфигурационными файлами и образами программного обеспечения.
Reset	Функция аппаратной перезагрузки коммутатора и сброса к заводским настройкам: - при нажатии и удержании кнопки длительностью менее 10 сек. происходит перезагрузка устройства; - при нажатии и удержании кнопки длительностью более 10 сек. происходит сброс настроек устройства до заводской конфигурации.

Описание портов трафика

Порты 10/100/1000 BASE-T

Коммутатор поддерживает 48 электрических порта 10/100/1000 BASE-T со скоростью 10/100/1000 Мбит/c.

Характеристики портов 10/100/1000 BASE-T:

Характеристика	Описание
Тип коннектора	RJ45
Соответствие стандартам	IEEE802.3, IEEE802.3u, IEEE802.3ab
Рабочие режимы	10/100/1000 Мбит/c с автоопределением
Максимальная длина кабеля	Не более 100м

Порты 1/10 Гбит/c

Порты SFP+ поддерживают автоматическое переключение в режим 1000 Мбит/c. Таким образом возможна передача данных на скоростях 1000 Мбит/c и 10 Гбит/c.

Характеристики портов SFP+:

Характеристика	Описание
Тип коннектора	SFP+
Соответствие стандартам	IEEE802.3ae
Рабочие режимы	1/10 Гбит/c с автоопределением

Поддерживается широкая номенклатура оригинальных оптических и электрических интерфейсных модулей и соединительных кабелей.

Внешний вид коммутатора сзади

Рисунок 3. Задняя панель коммутатора

Электропитание

Система электропитания коммутатора FCS-2352TX выполнена в виде двух встроенных блоков питания, расположенных справа на задней стороне коммутатора. Электропитание коммутатора осуществляется от сети переменного тока (220 В, 50/60Гц).

Охлаждение

Система охлаждения коммутатора FCS-2352TX выполнена в виде одного встроенного вентилятора, создающего воздушный поток слева-направо и обеспечивающих поддержание оптимальной температуры.

Замечание

Производитель имеет право менять внешний вид коммутатора и комплектующих без предварительного уведомления.

Характеристики

Основные характеристики коммутатора FCS-2352TX представлены в таблице:

Характеристика	Описание
Порты 1/10 Гбит/с, шт	4
Порты 10/100/1000 Мбит/с, шт	48
Оперативная память	512 Мб
Накопитель	512 Мб
Габариты (В x Ш x Г), мм	Размер без монтажных элементов: 44*440*300
Вес (без упаковки), кг	4.2
Рабочие характеристики системы электропитания	220 ... 240 В AC, 50/60 Гц
Типовое энергопотребление, Вт	42
Максимальное энергопотребление, Вт	60,7
Рабочий температурный диапазон, °C	0 ... +45
Температурный режим хранения, °C	-40 ... +70
Относительная влажность, %	5 ... 95, без конденсации
