Настройка RADIUS клиента

Обзор

Remote Authentication Dial In User Service (RADIUS) — это протокол удаленной аутентификации, который используется для взаимодействия с сервером аутентификации.

RADIUS сервер отвечает за получение запросов на подключение пользователей, аутентификацию пользователя, а затем возвращает всю необходимую информацию для настройки клиента для предоставления услуг пользователю.

Ключевые моменты аутентификации RADIUS:

Транзакции между клиентом и сервером аутентифицируются с использованием общего ключа, который никогда не передается по сети.
Пароль шифруется перед отправкой по сети.

Аутентификация на RADIUS сервере

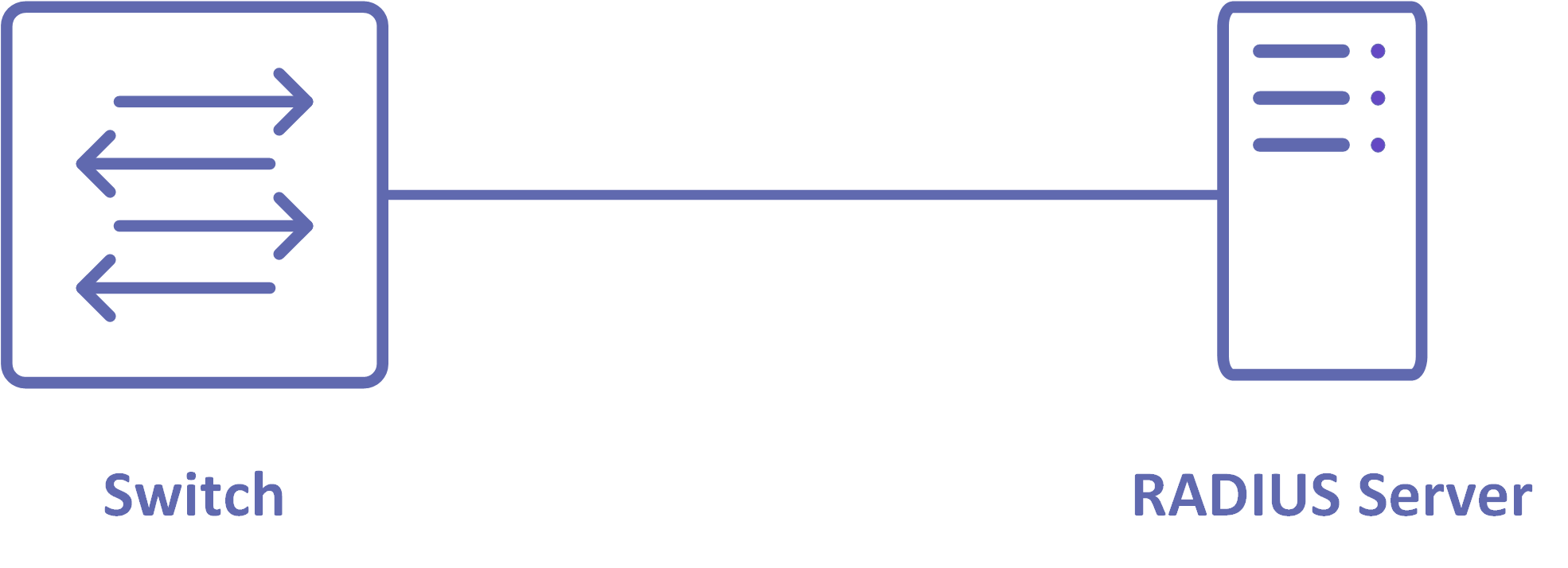

Рисунок 13-20: Конфигурация хоста RADIUS сервера

Хост


`(config)# radius-server login key testing101 vrf management`	Укажите глобальный ключ для RADIUS серверов, которые не настроены с их соответствующими ключами для VRF управления. Этот ключ должен совпадать с ключом, указанным в конфигурационном файле сервера TACACS.
`(config)# radius-server login key testing101`	Укажите глобальный ключ для RADIUS серверов, которые не настроены с их соответствующими ключами для VRF по умолчанию. Этот ключ должен совпадать с ключом, указанным в конфигурационном файле сервера TACACS.
`(config)# radius-server login host 10.16.19.2 vrf management key testing123`	Укажите IPv4-адрес RADIUS сервера, который будет настроен с общим локальным ключом для VRF управления. Тот же ключ должен быть указан в конфигурационном файле сервера.
`(config)# radius-server login host 10.16.19.2 key testing123`	Укажите IPv4-адрес RADIUS сервера, который будет настроен с общим локальным ключом для VRF по умолчанию. Тот же ключ должен быть указан в конфигурационном файле сервера.
`(config)# radius-server login host 10.12.30.86 vrf management auth-port 1045`	Укажите IPv4-адрес RADIUS сервера, который будет настроен с номером порта для VRF управления. RADIUS сервер должен быть запущен с тем же номером порта.
`(config)# radius-server login host 10.12.30.86 auth-port 1045`	Укажите IPv4-адрес RADIUS сервера, который будет настроен с номером порта для VRF по умолчанию. RADIUS сервер должен быть запущен с тем же номером порта.
`(config)#radius-server login host 10.12.17.11 vrf management key 7 wawyanb123 auth-port 60000 acct-port 60000 timeout 6`	Укажите IPv4-адрес RADIUS сервера, который будет настроен с номером порта аутентификации, номером порта учета, общим ключом для VRF управления. RADIUS сервер должен быть запущен с тем же номером порта.
`(config)#radius-server login host 10.12.17.11 key 7 wawyanb123 auth-port 60000 acct-port 60000 timeout 6`	Укажите IPv4-адрес RADIUS сервера, который будет настроен с номером порта аутентификации, номером порта учета, общим ключом для VRF по умолчанию. RADIUS сервер должен быть запущен с тем же номером порта.
`(config)#radius-server login host RadiusServer-1 vrf management key 7 wawyanb123 auth-port 60000 acct-port 60000 timeout 2`	Укажите RADIUS сервер, настроенный с именем хоста, ключом, номером порта аутентификации, номером порта учета для VRF управления. RADIUS сервер должен быть запущен с тем же номером порта.
`radius-server login host Radius-Server-1 key 7 wawyanb123 auth-port 60000 acct-port 60000 timeout 2`	Укажите RADIUS сервер, настроенный с именем хоста, ключом и номером порта для VRF по умолчанию. RADIUS сервер должен быть запущен с тем же номером порта.
`(config)#aaa authentication login default vrf management group radius`	Включите аутентификацию для RADIUS сервера, настроенного для VRF управления. Авторизация также включена по умолчанию.
`(config)#aaa authentication login default group radius`	Включите аутентификацию для RADIUS сервера, настроенного для VRF по умолчанию. Авторизация также включена по умолчанию.
`(config)#aaa authentication login default vrf management group radius local`	Включите аутентификацию для RADIUS сервера с резервным переходом на локальную аутентификацию, настроенного для VRF управления. Авторизация также включена по умолчанию.
`(config)#aaa authentication login default group radius local`	Включите аутентификацию для RADIUS сервера с резервным переходом на локальную аутентификацию, настроенного для VRF по умолчанию. Авторизация также включена по умолчанию.
`(config)#aaa authentication login default vrf management group radius local none`	Включите аутентификацию для RADIUS сервера с резервным переходом на локальную аутентификацию, а затем на отсутствие аутентификации, настроенного для VRF управления. Авторизация также включена по умолчанию.
`(config)#aaa authentication login default radius local none`	Включите аутентификацию для RADIUS сервера с резервным переходом на локальную аутентификацию, а затем на отсутствие аутентификации, настроенного для VRF по умолчанию. Авторизация также включена по умолчанию.
`(config)#aaa authentication login default vrf management group radius none`	Включите аутентификацию для RADIUS сервера с резервным переходом на отсутствие аутентификации, настроенного для VRF управления. Авторизация также включена по умолчанию.
`(config)#aaa authentication login default group radius none`	Включите аутентификацию для RADIUS сервера с резервным переходом на отсутствие аутентификации, настроенного для VRF по умолчанию. Авторизация также включена по умолчанию.
`(config)#aaa group server radius G1 vrf management`	Создайте группу AAA RADIUS G1 для VRF управления.
`(config)#aaa group server radius G1`	Создайте группу AAA RADIUS G1 для VRF по умолчанию.
`(config-radius)#server 10.12.30.86`	Сделайте RADIUS сервер 10.12.30.86 частью этой группы G1 для VRF по умолчанию.
`(config-radius)#server Radius-Server-1`	Сделайте Radius-Server-1 частью этой группы G1.
`(config)#exit`	Выйдите из режима RADIUS.

Проверка

Для проверки процесса аутентификации RADIUS используйте SSH или Telnet с хост-машины на IP хоста с созданным аутентифицирующим пользователем, предоставьте пароль RADIUS сервера и проверьте, валидирует ли клиент пользователя с соответствующим именем пользователя и паролем.

#sh radius-server vrf management
VRF: management
timeout value: 5
Total number of servers:2
Following RADIUS servers are configured:
100.0.0.1:
available for authentication on port:60000
available for accounting on port:60000
RADIUS shared secret:
Radius-Server-1:
available for authentication on port:60000
available for accounting on port:60000
RADIUS shared secret:
...

Учет на RADIUS сервере

Вы можете настроить учет для измерения ресурсов, которые потребляет пользователь во время доступа.

Пользователь


`#configure terminal`	Перейти в режим конфигурации.
`(config)#radius-server login host 10.12.17.11 vrf management key 7 wawyanb123 auth-port 60000 acct-port 60000 timeout 6`	Укажите IPv4-адрес RADIUS сервера, который будет настроен с номером порта аутентификации, номером порта учета, общим ключом для VRF управления. RADIUS сервер должен быть запущен с тем же номером порта.
`(config)#radius-server login host 10.12.17.11 key 7 wawyanb123 auth-port 60000 acct-port 60000 timeout 6`	Укажите IPv4-адрес RADIUS сервера, который будет настроен с номером порта для VRF по умолчанию. RADIUS сервер должен быть запущен с тем же номером порта.
`(config)#aaa accounting default vrf management group radius`	Включите учет для RADIUS сервера, настроенного для VRF управления.
`(config)#aaa accounting default group radius`	Включите учет для RADIUS сервера, настроенного для VRF по умолчанию.

Проверка

#sh aaa accounting vrf management
VRF: management
default: group radius
#sh aaa accounting vrf all
VRF: management
default: group radius
VRF: default
default: group radius
...

Пример файла конфигурации Radius Clients.conf

client 10.12.58.20 {
secret    = testing123
shortname = localhost
}
client 192.168.1.2 {
secret    = testing123
shortname = localhost
}
client 10.12.37.196 {
secret    = testing123
}
client 100.0.0.2 {
secret    = testing123
shortname = localhost
}
# IPv6 Client
#client ::1 {
#       secret          = testing123
#       shortname       = localhost
#}
#
# All IPv6 Site-local clients
#client fe80::/16 {
#       secret          = testing123
#       shortname       = localhost

Пример файла конфигурации пользователей Radius

#
#DEFAULT
#       Service-Type = Login-User,
#       Login-Service = Rlogin,
#       Login-IP-Host = shellbox.ispdomain.com
# #
# # Last default: shell on the local terminal server.
# #
# DEFAULT
#       Service-Type = Administrative-User
# On no match, the user is denied access.
selftest Cleartext-Password := "password"
testuser1 Cleartext-Password := "user1@101"
testuser2 Cleartext-Password := "user2@202"
testuser3 Cleartext-Password := "user3@303"
