Настройка Trigger Failover

Базовая настройка

Рисунок 22-31: Базовая топология

Коммутатор

#configure terminal	Перейти в режим конфигурации.
(config)#tfo enable	Включить TFO глобально.
(config)#fog 1 enable	Создать группу резервирования (FOG) и включить её.
(config)#interface xe35	Перейти в режим интерфейса.
(config-if)#link-type uplink	Указать тип соединения как Uplink.
(config-if)#fog 1 type mpg	Указать членство MPG для FOG 1.
(config-if)#exit	Выйти из режима интерфейса.
(config)#interface xe34	Перейти в режим интерфейса.
(config-if)#link-type downlink	Указать тип соединения как Downlink.
(config-if)#fog 1 type cpg	Указать членство CPG для FOG 1.
(config-if)#end	Выйти из режима интерфейса и режима конфигурации.

Проверка

#show tfo
TFO : Enable
Failover Group 1 : Enable
Trigger Failover Configuration
No. of links to trigger failover : 0
MPG Port : xe35
CPG Port : xe34
No. of times MPG link failure : 1
No. of times MPG link recovered : 0
No. of times CPG got auto disabled : 1
No. of times CPG got auto enable : 0
#

Настройка Port-Channel

Топология

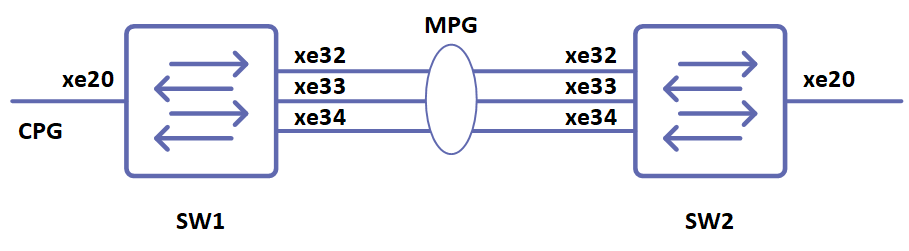

Рисунок 22-32: TFO с использованием port-channel

Коммутатор 1

#configure terminal	Перейти в режим конфигурации.
(config)#tfo enable	Включить TFO глобально.
(config)#fog 1 enable	Создать группу резервирования (FOG) и включить её.
(config)#interface po1	Перейти в режим интерфейса.
(config-if)#switchport	Настроить интерфейс как Layer2.
(config-if)#exit	Выйти из режима интерфейса.
(config)#interface xe32	Перейти в режим интерфейса.
(config-if)#switchport	Настроить интерфейс как Layer2.
(config-if)#link-type uplink	Указать тип соединения как Uplink.
(config-if)#channel-group 1 mode active	Указать группу каналов для интерфейса.
(config-if)#exit	Выйти из режима интерфейса.
(config)#interface xe33	Перейти в режим интерфейса.
(config-if)#switchport	Настроить интерфейс как Layer2.
(config-if)#link-type uplink	Указать тип соединения как Uplink.
(config-if)#channel-group 1 mode active	Указать группу каналов для интерфейса.
(config-if)#exit	Выйти из режима интерфейса.
(config)#interface xe34	Перейти в режим интерфейса.
(config-if)#switchport	Настроить интерфейс как Layer2.
(config-if)#link-type uplink	Указать тип соединения как Uplink.
(config-if)#channel-group 1 mode active	Указать группу каналов для интерфейса.
(config-if)#exit	Выйти из режима интерфейса.

Настройка Trigger Failover

(config)#interface xe20	Перейти в режим интерфейса.
(config-if)#link-type downlink	Указать тип соединения как Downlink.
(config-if)#fog 1 type cpg	Указать членство CPG для FOG 1.
(config-if)#exit	Выйти из режима интерфейса.
(config)#interface po1	Перейти в режим port-channel.
(config-if)#link-type uplink	Указать тип соединения как Uplink.
(config-if)#fog 1 type mpg	Указать членство MPG для FOG 1.
(config-if)#end	Выйти из режима интерфейса и режима конфигурации.

Коммутатор 2

#configure terminal	Перейти в режим конфигурации.
(config)#interface po1	Перейти в режим интерфейса.
(config-if)#switchport	Настроить интерфейс как Layer2.
(config-if)#exit	Выйти из режима интерфейса.
(config)#interface xe32	Перейти в режим интерфейса.
(config-if)#switchport	Настроить интерфейс как Layer2.
(config-if)#channel-group 1 mode active	Указать группу каналов для интерфейса.
(config-if)#exit	Выйти из режима интерфейса.
(config)#interface xe33	Перейти в режим интерфейса.
(config-if)#switchport	Настроить интерфейс как Layer2.
(config-if)#channel-group 1 mode active	Указать группу каналов для интерфейса.
(config-if)#exit	Выйти из режима интерфейса.
(config)#interface xe34	Перейти в режим интерфейса.
(config-if)#switchport	Настроить интерфейс как Layer2.
(config-if)#channel-group 1 mode active	Указать группу каналов для интерфейса.
(config-if)#exit	Выйти из режима интерфейса.

Проверка

#show interface brief | include up
xe20      ETH   --    routed            up      none    1g    --       Br  Yes
xe32      ETH   --    routed            up      none    10g   --       Br  Yes
xe33      ETH   --    routed            up      none    10g   --       No  No
xe34      ETH   --    routed            up      none    10g   --       No  No
eth0      METH                          up       --     1g
lo                                      up       --
lo.management                           up       --
#show tfo
TFO : Enable
Failover Group 1 : Enable
No. of links to trigger failover : 0
MPG Port : po1
Trigger Failover Configuration
CPG Port : xe20
No. of times MPG link failure : 0
No. of times MPG link recovered : 0
No. of times CPG got auto disabled : 0
No. of times CPG got auto enable : 0
