Конфигурация DHCP Relay Agent

Обзор

Функция DHCP Relay была разработана для пересылки широковещательных запросов DHCP в виде уникаст-пакетов на настроенный DHCP-сервер или серверы для обеспечения отказоустойчивости.

DHCP Relay для IPv4

Перед настройкой DHCP Relay убедитесь, что конфигурации DHCP-сервера и клиента выполнены.

Рисунок 6-10: Конфигурация DHCP Relay

DHCP Agent


`#configure terminal`	Перейти в режим конфигурации.
`(config)#feature dhcp`	Включить функцию dhcp. Эта функция включена по умолчанию.
`(config)#ip dhcp relay`	По умолчанию эта функция будет включена. Она запускает службу ip dhcp relay.
`(config)#interface xe1`	Перейти в режим интерфейса.
`(config-if)#ip address 10.10.10.1/24`	Настроить IPv4-адрес на интерфейсе xe1.
`(config if)#exit`	Выйти из режима интерфейса.
`(config)#interface xe2`	Перейти в режим интерфейса.
`(config-if)#ip address 20.20.20.1/24`	Настроить IPv4-адрес на интерфейсе xe2.
`(config-if)#ip dhcp relay address 10.10.10.2`	Настроенный адрес ретрансляции должен быть адресом интерфейса сервера, подключенного к DUT.
`(config if)#exit`	Выйти из режима интерфейса.

Команды проверки

#show running-config dhcp
interface xe2
ip dhcp relay address 10.10.10.2
#show ip dhcp relay
DHCP relay service is Enabled.
Insertion of option 82 is Disabled.
Helper addresses are configured on the following interfaces:
Interface         Relay Address
--------          -----------
xe2               10.10.10.2
#show ip dhcp relay address
Interface         Relay Address
--------          -----------
xe2               10.10.10.2

Конфигурация DHCP Relay для IPv6

DHCP Agent


`#configure terminal`	Перейти в режим конфигурации.
`(config)#feature dhcp`	Включить функцию dhcp. Эта функция включена по умолчанию.
`(config)#ipv6 dhcp relay`	По умолчанию эта функция будет включена. Она запускает службу ipv6 dhcp relay.
`(config)#interface xe1`	Перейти в режим интерфейса.
`(config-if)#ipv6 address 2001::1/64`	Настроить IPv6-адрес на интерфейсе xe1.
`(config if)#exit`	Выйти из режима интерфейса.
`(config)#interface xe2`	Перейти в режим интерфейса.
`(config-if)#ipv6 address 2002::1/64`	Настроить IPv6-адрес на интерфейсе xe2.
`(config-if)#ipv6 dhcp relay address` `2001::2`	Настроенный адрес ретрансляции должен быть адресом интерфейса сервера, подключенного к DUT.
`(config if)#exit`	Выйти из режима интерфейса.

Команды проверки

#sh ipv6 dhcp relay address
Interface            Relay Address                            Output Interface
--------             -------------                            --------------
Xe2                   2001::1

DHCP Relay с опцией 82

Этот раздел содержит примеры настройки DHCP Relay с опцией 82.

Опция DHCP 82 (Agent Information Option) обеспечивает дополнительную безопасность при использовании DHCP для выделения сетевых адресов. Она позволяет DHCP-агенту ретрансляции предотвращать запросы DHCP-клиентов из ненадежных источников. На агенте ретрансляции можно настроить информационную опцию для добавления информации опции 82 в запросы DHCP от клиентов перед их пересылкой на DHCP-сервер. При настройке с опцией 82 сервер получит пакет запроса DHCP с Agent Circuit ID.

Два примера ниже показывают, как настроить DHCP Relay с опцией 82:

Настройка DHCP Relay с опцией 82 на физическом интерфейсе.
Настройка DHCP Relay с опцией 82 на интерфейсе VLAN.

Топология

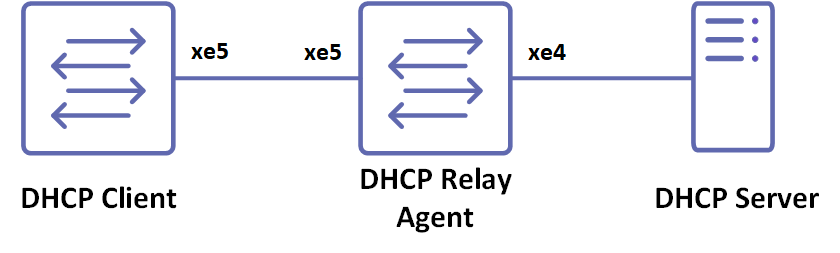

Рисунок 6-11: Топология интерфейса DHCP 82

Конфигурация физического интерфейса

Здесь DHCP-сервер работает с IP-адресом 192.168.1.2 с другим пулом подсети 10.10.20.0, настроенным на сервере. Настройте статический маршрут к сети 10.10.20.0, чтобы пакеты DHCP OFFER могли достичь агента ретрансляции.

Агент ретрансляции


`#configure terminal`	Перейти в режим конфигурации.
`(config)#ip dhcp relay`	Включить DHCP Relay
`(config)#ip dhcp relay information option`	Включить информационную опцию DHCP Relay
`(config)#interface xe5`	Перейти в режим интерфейса.
`(config-if)#ip address 10.10.20.2/24`	Добавить IP-адрес
`(config-if)#ip dhcp relay address` `192.168.1.2`	Настроить адрес ретрансляции DHCP
`(config-if)#exit`	Выйти из режима интерфейса
`(config)#interface xe4`	Перейти в режим интерфейса
`(config-if)#ip address 192.168.1.4/24`	Добавить IP-адрес
`(config-if)#ip dhcp relay address 10.10.20.2`	Настроить адрес ретрансляции DHCP
`(config-if)#exit`	Выйти из режима интерфейса.

Клиент


`#configure terminal`	Перейти в режим конфигурации.
`(config)#interface xe5`	Перейти в режим интерфейса.
`(config-if)#ip address dhcp`	Настроить IP-адрес через DHCP
`(config-if)#exit`	Выйти из режима интерфейса

Проверка

Relay Agent

#show running-config dhcp
!
!
ip dhcp relay information option
interface xe4
ip dhcp relay address 10.10.20.2
!
interface xe5
ip dhcp relay address 192.168.1.2
!
#show ip dhcp relay DHCP relay service is Enabled.
Insertion of option 82 is Enabled.
Helper addresses are configured on the following interfaces:
Interface                Relay Address
---------                ------------
xe4                      10.10.20.2
xe5                      192.168.1.2
#

Клиент

#show ip interface brief | include xe5
xe5            *10.10.20.10     up                    up
Packet captured at DHCP Server
Bootstrap Protocol (Discover)
Message type: Boot Request (1)
Hardware type: Ethernet (0x01)
Hardware address length: 6
Hops: 1
Transaction ID: 0x4e61176c
Seconds elapsed: 0
Bootp flags: 0x0000 (Unicast)
0... .... .... .... = Broadcast flag: Unicast
.000 0000 0000 0000 = Reserved flags: 0x0000
Client IP address: 0.0.0.0 (0.0.0.0)
Your (client) IP address: 0.0.0.0 (0.0.0.0)
Next server IP address: 0.0.0.0 (0.0.0.0)
Relay agent IP address: 10.10.20.2 (10.10.20.2)
Client MAC address: b8:6a:97:35:d7:9d (b8:6a:97:35:d7:9d)
Client hardware address padding: 00000000000000000000
Server host name not given
Boot file name not given
Magic cookie: DHCP
Option: (53) DHCP Message Type (Discover)
Length: 1
DHCP: Discover (1)
Option: (55) Parameter Request List
Length: 3
Parameter Request List Item: (1) Subnet Mask
Parameter Request List Item: (28) Broadcast Address
Parameter Request List Item: (3) Router
Option: (60) Vendor class identifier
Length: 39
Vendor class identifier: onie_vendor:x86_64-accton_as7326_56x-r0
Option: (82) Agent Information Option
Length: 5
Option 82 Suboption: (1) Agent Circuit ID
Length: 3
Agent Circuit ID: 786535
Option: (255) End
Option End: 255
Padding

Конфигурация интерфейса VLAN

Топология

Рисунок 6-12: Топология VLAN DHCP 82

Здесь DHCP-сервер работает с IP-адресом 192.168.1.2 с другим пулом подсетей 10.10.20.0, настроенным на сервере.

Настройте статический маршрут к сети 10.10.20.0, чтобы пакеты DHCP OFFER могли достичь агента ретрансляции.

Агент ретрансляции


`#configure terminal`	Перейти в режим конфигурации.
`(config)#ip dhcp relay`	Включить DHCP Relay
`(config)#ip dhcp relay information option`	Включить информационную опцию DHCP Relay
`(config)#bridge 1 protocol rstp vlan-bridge`	Настроить bridge
`(config)#vlan 2-100 bridge 1 state enable`	Включить некоторые VLAN
`(config)#interface xe5`	Перейти в режим интерфейса
`(config-if)#switchport`	Настроить switchport
`(config-if)#bridge-group 1`	Настроить bridge-group
`(config-if)#switchport mode hybrid`	Настроить режим switchport
`(config-if)#switchport hybrid allowed vlan all`	Включить VLAN
`(config-if)#exit`	Выйти из режима интерфейса
`(config)#interface vlan1.20`	Перейти в режим интерфейса.
`(config-if)#ip address 10.10.20.2/24`	Добавить IP-адрес
`(config-if)#ip dhcp relay address` `192.168.1.2`	Настроить адрес ретрансляции DHCP
`(config-if)#exit`	Выйти из режима интерфейса
`(config)#interface xe4`	Перейти в режим интерфейса
`(config-if)#ip address 192.168.1.4/24`	Добавить IP-адрес
`(config-if)#ip dhcp relay address 10.10.20.2`	Настроить адрес ретрансляции DHCP
`(config-if)#exit`	Выйти из режима интерфейса.

Клиент


`#configure terminal`	Перейти в режим конфигурации.
`(config)#bridge 1 protocol rstp vlan-bridge`	Настроить bridge
`(config)#vlan 2-100 bridge 1 state enable`	Включить некоторые VLAN
`(config)#interface xe5`	Перейти в режим интерфейса.
`(config-if)#switchport`	Настроить switchport
`(config-if)#bridge-group 1`	Настроить bridge-group
`(config-if)#switchport mode hybrid`	Настроить режим switchport
`(config-if)#switchport hybrid allowed vlan add 20 egress-tagged enable`	Включить VLAN
`(config-if)#exit`	Выйти из режима интерфейса
`(config)#interface vlan1.20`	Перейти в режим интерфейса.
`(config-if)#ip address dhcp`	Настроить IP-адрес через DHCP
`(config-if)#exit`	Выйти из режима интерфейса

Проверка

Агент ретрансляции

#show running-config dhcp
!
ip dhcp relay information option interface xe4
ip dhcp relay address 10.10.20.2
!
interface vlan1.20
ip dhcp relay address 192.168.1.2
#
#show ip dhcp relay DHCP relay service is Enabled.
Insertion of option 82 is Enabled.
Helper addresses are configured on the following interfaces:
Interface                Relay Address
---------                ------------
xe4                      10.10.20.2
vlan1.20                 192.168.1.2
#

Клиент

#show ip interface brief |include vlan1.20
vlan1.20            *10.10.20.10     up                    up
Packet captured at DHCP Server
Bootstrap Protocol (Discover)
Message type: Boot Request (1)
Hardware type: Ethernet (0x01)
Hardware address length: 6     Hops: 1
Transaction ID: 0x59591459
Seconds elapsed: 0
Bootp flags: 0x0000 (Unicast)
0... .... .... .... = Broadcast flag: Unicast
.000 0000 0000 0000 = Reserved flags: 0x0000
Client IP address: 0.0.0.0 (0.0.0.0)
Your (client) IP address: 0.0.0.0 (0.0.0.0)
Next server IP address: 0.0.0.0 (0.0.0.0)
Relay agent IP address: 10.10.20.2 (10.10.20.2)
Client MAC address: b8:6a:97:35:d7:9d (b8:6a:97:35:d7:9d)
Client hardware address padding: 00000000000000000000
Server host name not given
Boot file name not given
Magic cookie: DHCP
Option: (53) DHCP Message Type (Discover)
Length: 1
DHCP: Discover (1)
Option: (55) Parameter Request List
Length: 3
Parameter Request List Item: (1) Subnet Mask
Parameter Request List Item: (28) Broadcast Address
Parameter Request List Item: (3) Router
Option: (60) Vendor class identifier
Length: 39
Vendor class identifier: onie_vendor:x86_64-accton_as7326_56x-r0
Option: (82) Agent Information Option
Length: 10
Option 82 Suboption: (1) Agent Circuit ID
Length: 8
Agent Circuit ID: 766c616e312e3230
Option: (255) End
Option End: 255
