Обзор
На одном физическом Ethernet-интерфейсе можно настроить несколько интерфейсов виртуальной локальной сети (VLAN). После создания интерфейс VLAN функционирует так же, как и любой физический интерфейс.
NSM распознает интерфейсы VLAN как физические интерфейсы. После создания интерфейсов VLAN в ядре и назначения им IP-адресов, команды PRSP могут быть использованы для настройки и отображения интерфейсов VLAN так же, как и любых физических интерфейсов. Протоколы маршрутизации PRSP, такие как RIP, OSPF и BGP, могут работать в сетях с использованием интерфейсов VLAN.
Две системы с физическим подключением (либо напрямую, либо через коммутатор) могут обмениваться данными через интерфейсы VLAN с одинаковыми идентификаторами VLAN (VLAN ID) и принадлежащие одной сети.
Если физические интерфейсы не подключены напрямую, соответствующие порты на коммутаторе должны быть настроены как транковые и не должны быть ассоциированы с какими-либо VLAN на коммутаторе. Команды для настройки портов коммутатора как транковых зависят от типа коммутатора и выходят за рамки данного документа.
Топология

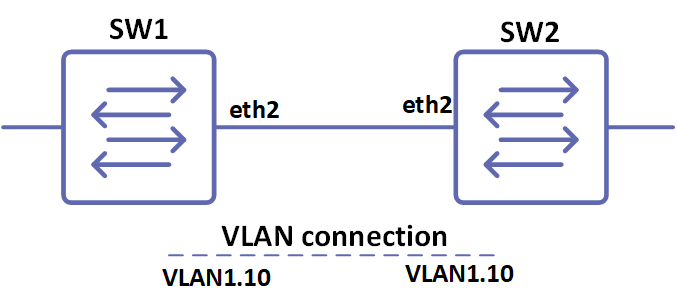

На рисунке 8-12 показана конфигурация интерфейсов VLAN. В этом примере есть два маршрутизатора, SW1 и SW2, и интерфейс eth1 на SW1 подключен напрямую к eth2 с помощью Ethernet-кабеля.
Рисунок 8-12: Подключения VLAN
Интерфейс VLAN vlan1.10 создан на SW1, и vlan1.10 создан на SW2. Интерфейсы VLAN настроены в одной сети: SW1 и SW2 могут обмениваться данными через подключение VLAN.
Примечание: Идентификатор VLAN (VLAN ID) обоих интерфейсов VLAN одинаков (10). Две системы с разными идентификаторами VLAN не могут обмениваться данными, даже если они находятся в одной сети, так как идентификатор VLAN добавляет метку к пакетам, отправляемым через интерфейс VLAN.
Создание интерфейса VLAN
Когда интерфейс VLAN настроен, создается интерфейс уровня 3 (Layer 3) на основе номера bridge-group и идентификатора VLAN. Этот интерфейс уровня 3 объявляется всем протоколам уровня 3.
#configure terminal | Перейти в режим конфигурации. |
(config)#bridge 1 protocol mstp | Создать bridge MSTP. |
(config)#vlan database | Перейти в режим VLAN. |
(config-vlan)#vlan 10 bridge 1 | Включить VLAN 10 на bridge 1. |
(config-vlan)#exit | Выйти из режима VLAN. |
Интерфейсы VLAN
(config)#interface eth1 | Перейти в режим интерфейса. |
(config-if)#switchport | Настроить интерфейс как интерфейс уровня 2 (Layer 2). |
(config-if)#bridge-group 1 | Ассоциировать с bridge group 1. |
(config-if)#switchport mode trunk | Настроить интерфейс eth1 в режиме транка уровня 2. |
(config-if)#switchport trunk allowed vlan add 10 | Ассоциировать VLAN 10 как транковый порт. |
(config-if)#exit | Выйти из режима интерфейса. |
Добавление IP-адресов к интерфейсу VLAN
В NSM вы можете добавлять или удалять IP-адреса из интерфейсов VLAN, как и из обычных интерфейсов. Выполните:
#configure terminal
(config)#interface vlan1.10
(config-if)#ip address 192.168.1.50/24
Отображение интерфейсов VLAN
В PRSP интерфейсы VLAN отображаются как любые физические интерфейсы в вывода х команд show running-config или show ip interface brief и могут быть настроены как любые другие интерфейсы. Пример вывода команды show ip interface brief на SW1:
Примечание: IP-адрес интерфейса eth1.1 был корректно изменен с помощью NSM:
#show ip interface brief
Interface IP-Address Status Protocol
lo 127.0.0.1 up up
gre0 unassigned administratively down down
eth0 10.70.0.77 up up
....
sit0 unassigned administratively down down
vlan1.10 192.168.1.50 up up
tunl0 unassigned administratively down down
Ниже приведена таблица маршрутизации NSM, которая показывает подключенную сеть 192.168.1.0/24 интерфейса eth1.10. Эти интерфейсы теперь будут работать как любые физические интерфейсы, и все протоколы маршрутизации будут функционировать в этой сети.
#show ip route
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
ia - IS-IS inter area, E - EVPN,
v - vrf leaked
* - candidate default
IP Route Table for VRF "default"
C 127.0.0.0/8 is directly connected, lo, 00:16:43
C 192.168.1.0/24 is directly connected, vlan1.10, 00:02:05
C 192.168.52.0/24 is directly connected, eth0, 00:16:39
Интерфейсы VLAN
Gateway of last resort is not set
