Установка оборудования

Установка коммутатора FDS на типовой площадке узла сети включает следующие основные стадии:

• распаковка и визуальный осмотр,
• установка коммутатора в стойку,
• подключение кабелей электропитания и заземления,
• включение электропитания,
• установка компонентов в оборудование.

Распаковка и визуальный осмотр

Перед началом работы проведите предварительный осмотр транспортной упаковки. Следует отметить признаки повреждений и сообщить о них перевозчику или поставщику.

Осторожно

Устройства чувствительны к статическому электричеству, необходимо соблюдать меры предосторожности, описанные в Технике безопасности.

Храните оборудование и компоненты в антистатической упаковке до момента готовности к монтажу и используйте антистатические браслеты, соединенные с заземленным оборудованием – рамой или стойкой.

1. Поставьте коммутатор в транспортной упаковке на чистую ровную поверхность. Разрежьте упаковочную ленту коротким ножом так, чтобы не нанести повреждений содержимому, после чего откройте упаковку.
2. Извлеките находящиеся в коробке компоненты и проверьте коммутатор и комплектующие на предмет недостающих частей или повреждений. Также проверьте целостность всех разъемов, направляющих и кабелей.
3. Проверьте, не осталось ли в транспортной упаковке дополнительных мелких деталей.
4. Проверьте содержимое транспортной упаковки по упаковочным листам. При обнаружении поврежденных или отсутствующих деталей уведомите перевозчика или поставщика.

Внимание

Во избежание загрязнений не снимайте пластиковые крышки с оптических разъемов до подключения к ним оптоволоконных кабелей.
Чтобы защитить компоненты от возможного повреждения, храните их в защитной упаковке до установки в коммутатор.

Установка коммутатора в стойку

• Коммутатор FDS-5456YC

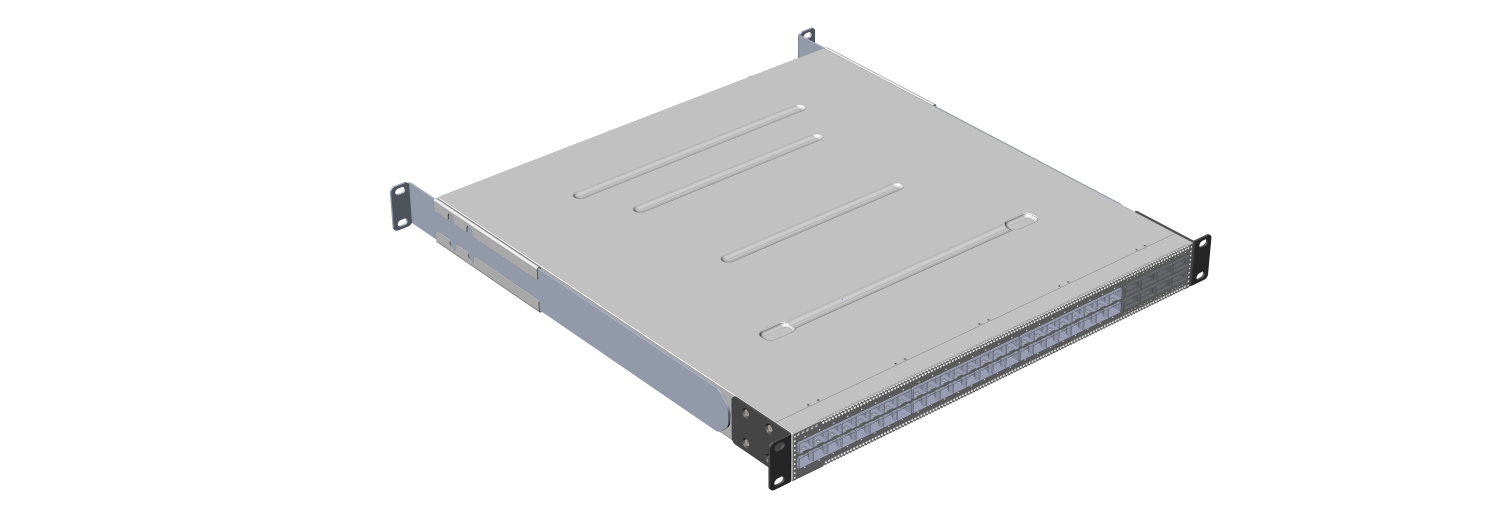

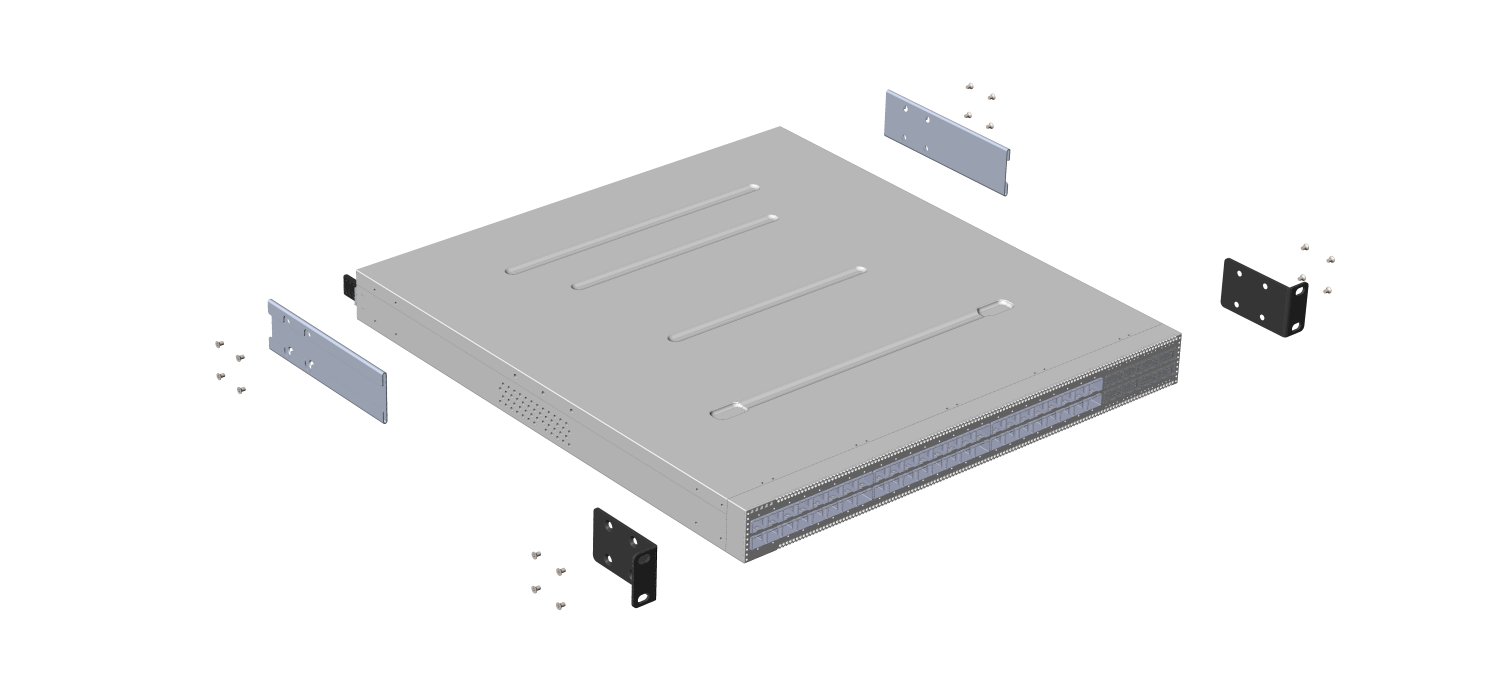

  Извлеките оборудование, крепежные кронштейны и держатели, специально предназначенные для установки коммутатора в стойку, из упаковки. С помощью винтов закрепите держатель и малый кронштейн на коммутаторе с двух сторон, как показано на рисунках ниже:

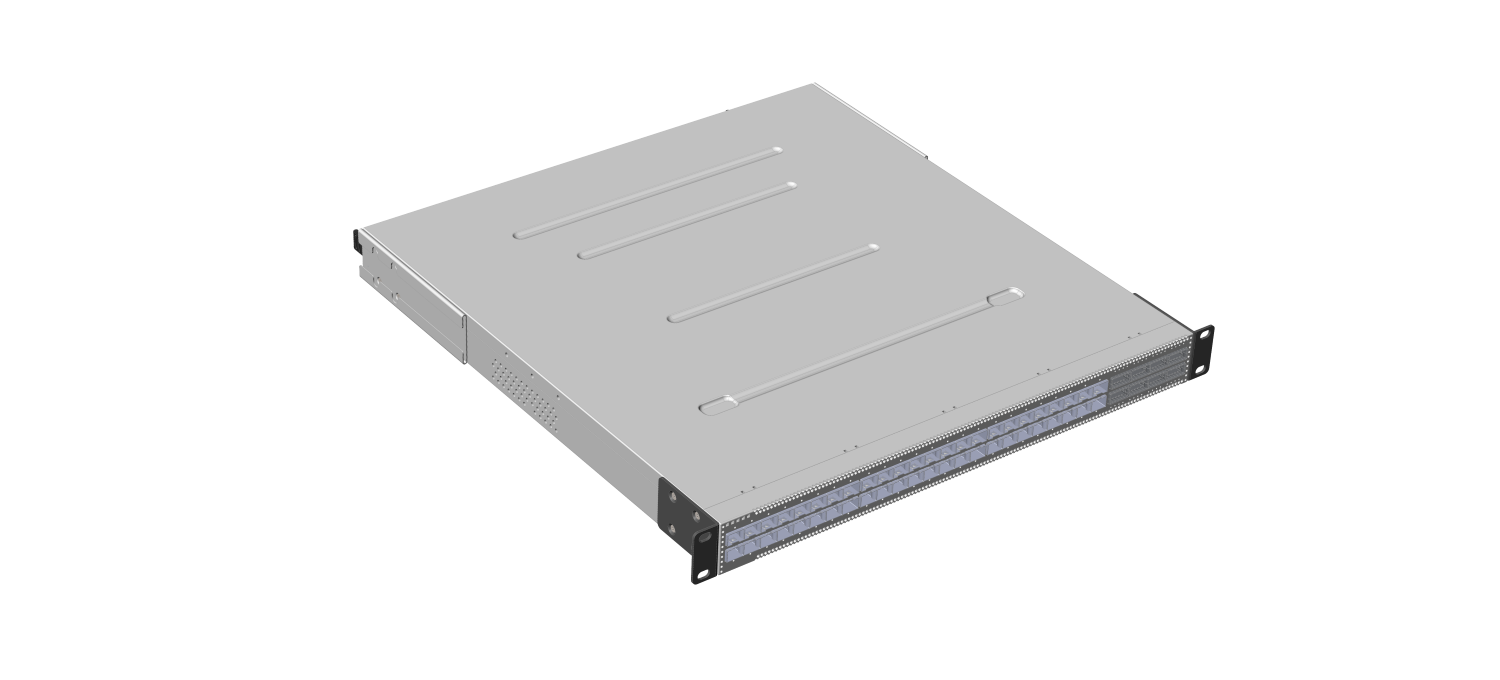

Установите плавающие гайки в стойку. Для этого отметьте необходимое место установки оборудования с учетом высоты коммутатора и воздушного зазора между ним и следующим, установленным в стойку, оборудованием. Гайки должны быть установлены в монтажные отверстия на равной высоте справа и слева с фасадной и с задней сторон стойки. Закрепите плавающие гайки в каждое монтажное отверстие.

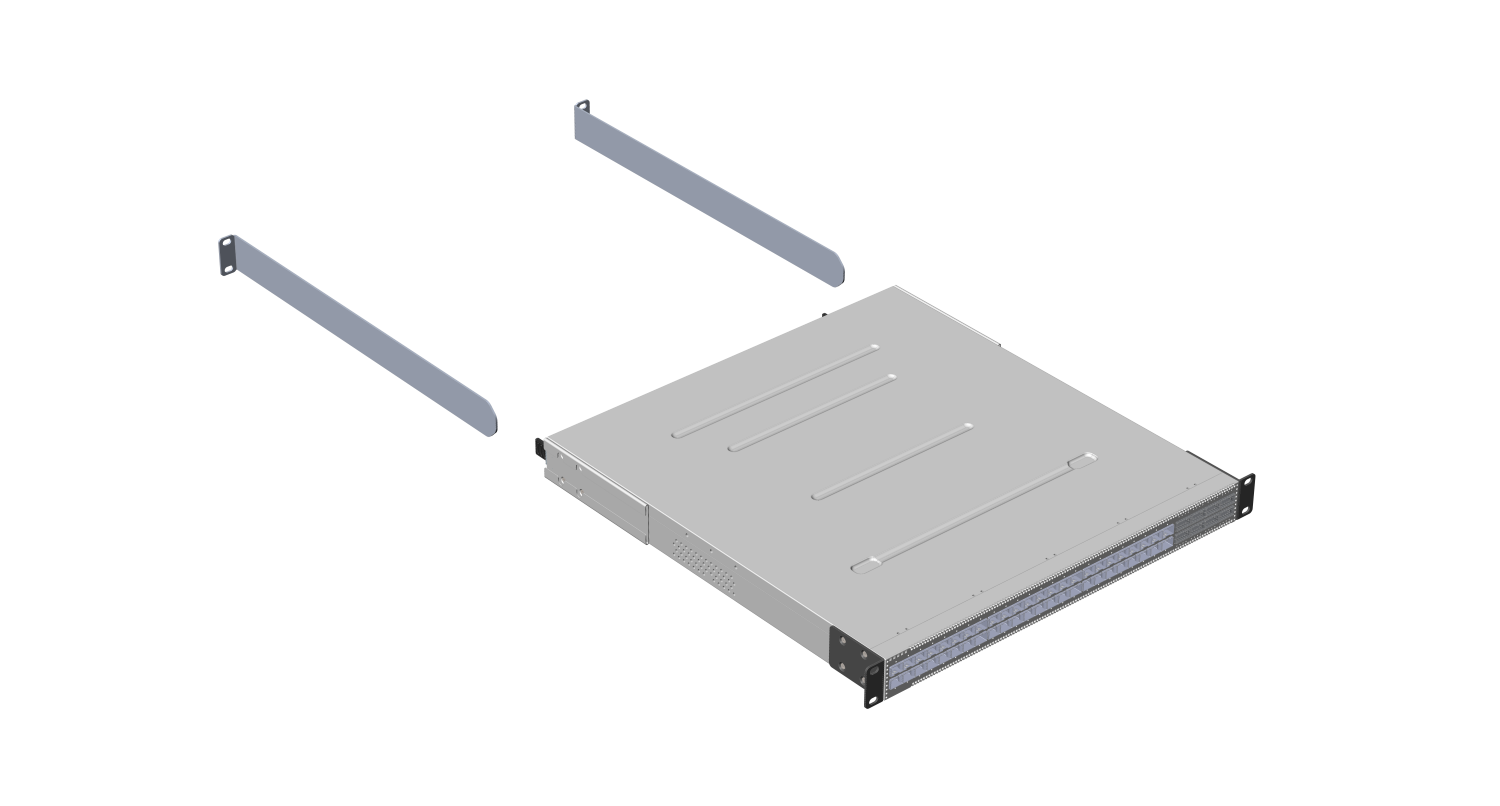

С помощью винтов и плавающих гаек на задней части стойки закрепите длинные кронштейны по направлению к фасаду шкафа:
Поднимите коммутатор горизонтально и, придерживая с передней стороны, вставьте смонтированные длинные кронштейны в слоты держателей на коммутаторе. Прикрутите малые кронштейны на передней части коммутатора к фасадной стороне стойки на отмеренной ранее высоте.
Длинный кронштейн образует направляющую, которая принимает на себя вес коммутатора. Она же позволяет монтировать оборудование в стойки различной глубины, посредством выдвижения кронштейна из держателя на нужную глубину. Для коммутатора FDS-5456YC глубина стойки может варьироваться от 54,5 см до 91 см.

Инфо

Наличие заднего крепления для коммутатора FDS-5456YC зависит от комплектации поставки, в случае его отсутствия необходимо использовать универсальные направляющие в стойку.

• Коммутаторы FDS-6532C2/7532D1

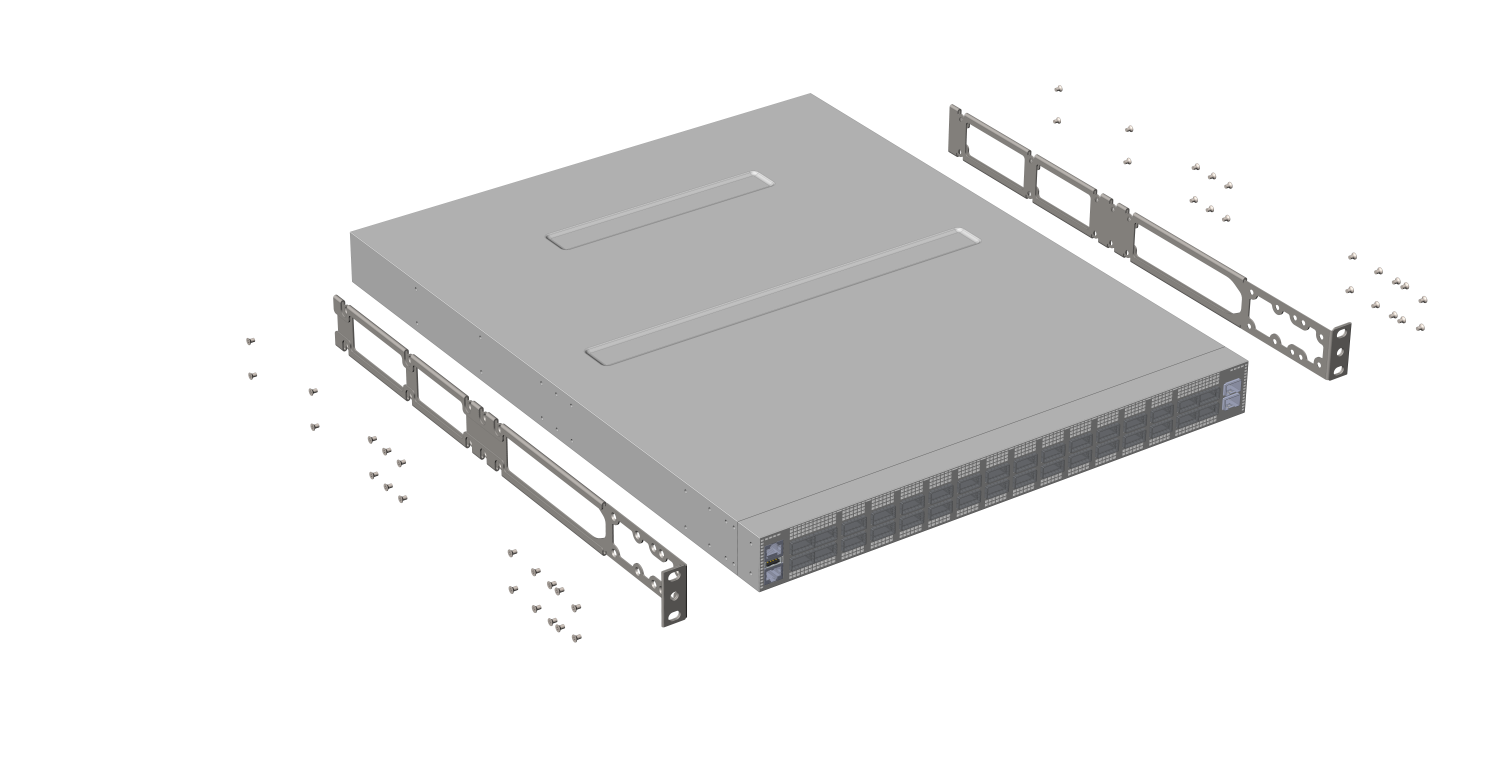

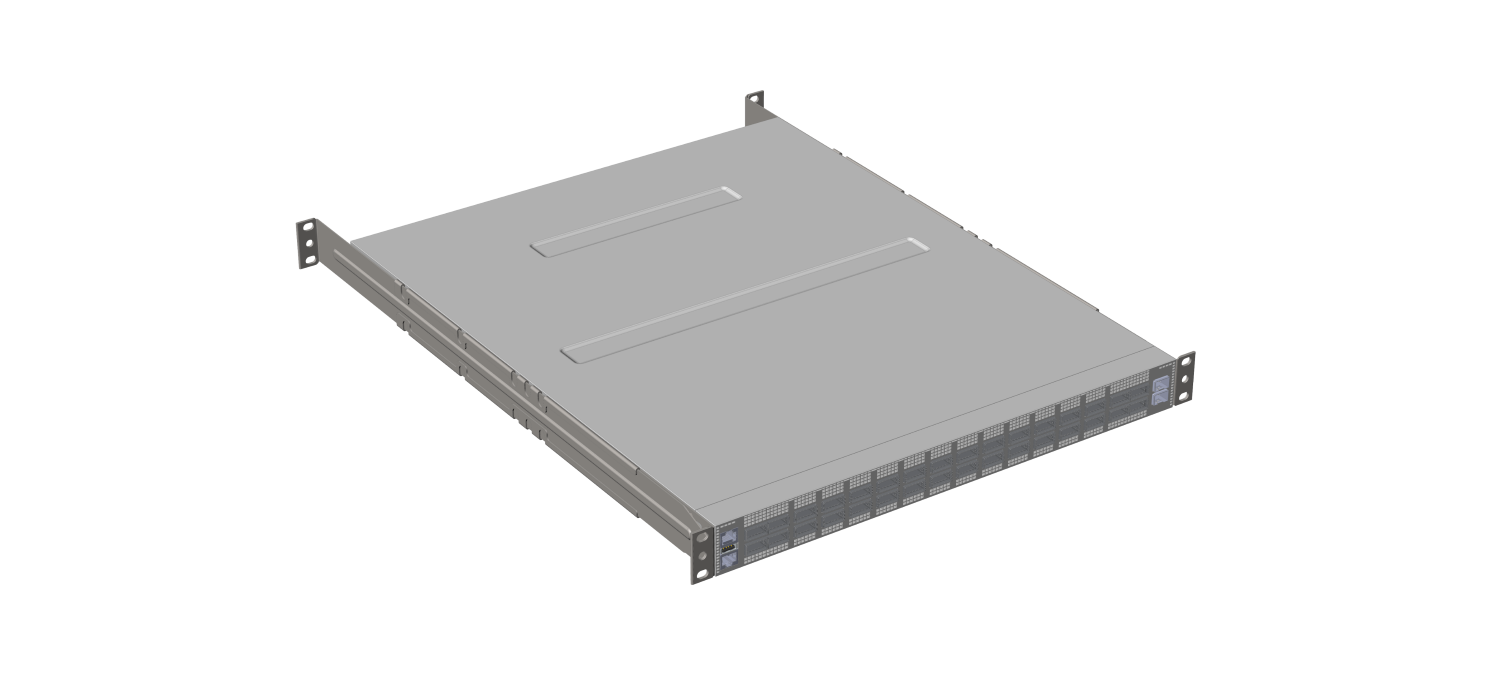

  Извлеките оборудование, крепежные кронштейны и держатели, специально предназначенные для установки коммутатора в стойку, из упаковки. С помощью винтов закрепите держатель на коммутаторе с двух сторон, как показано на рисунках ниже:

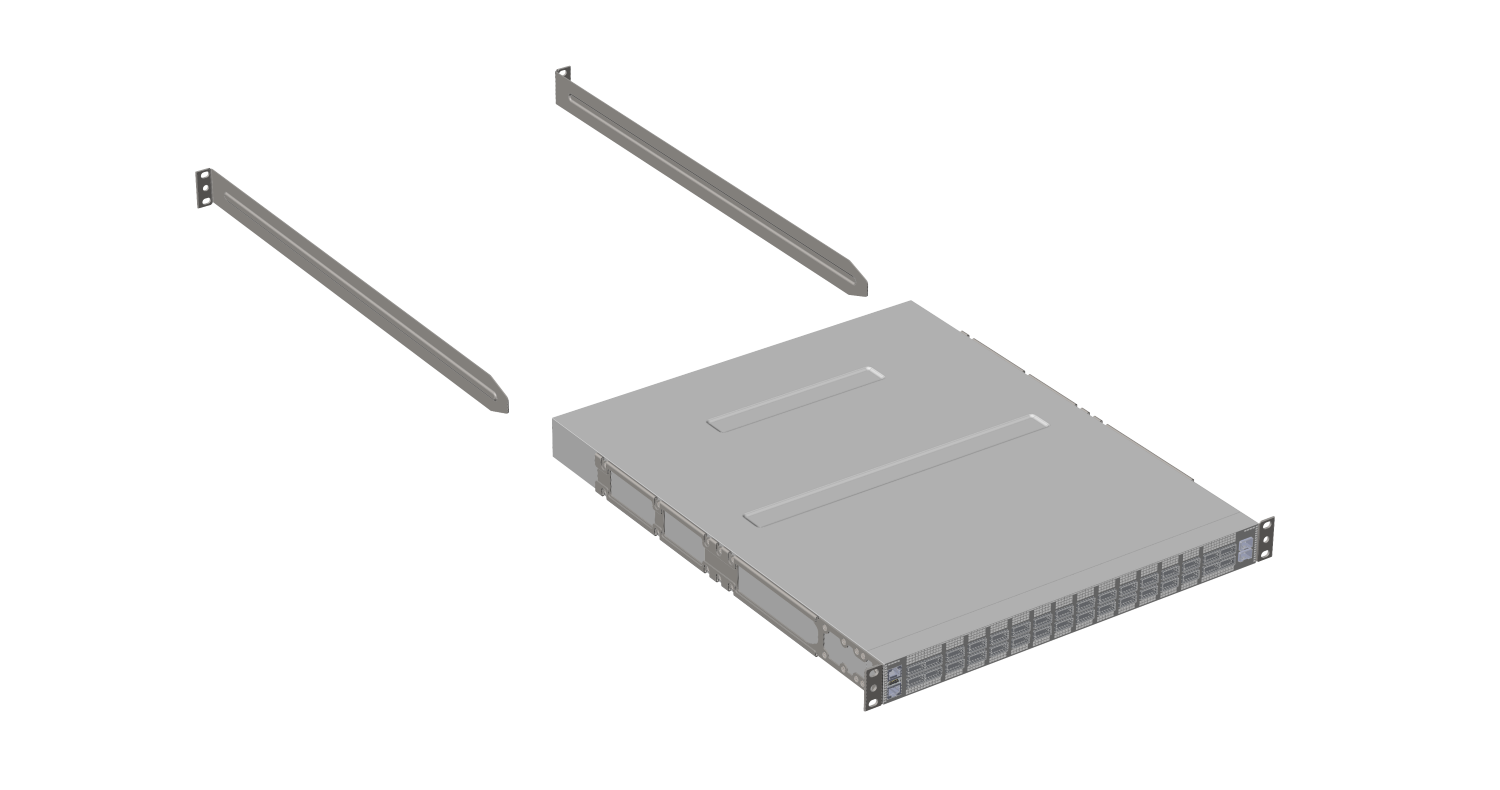

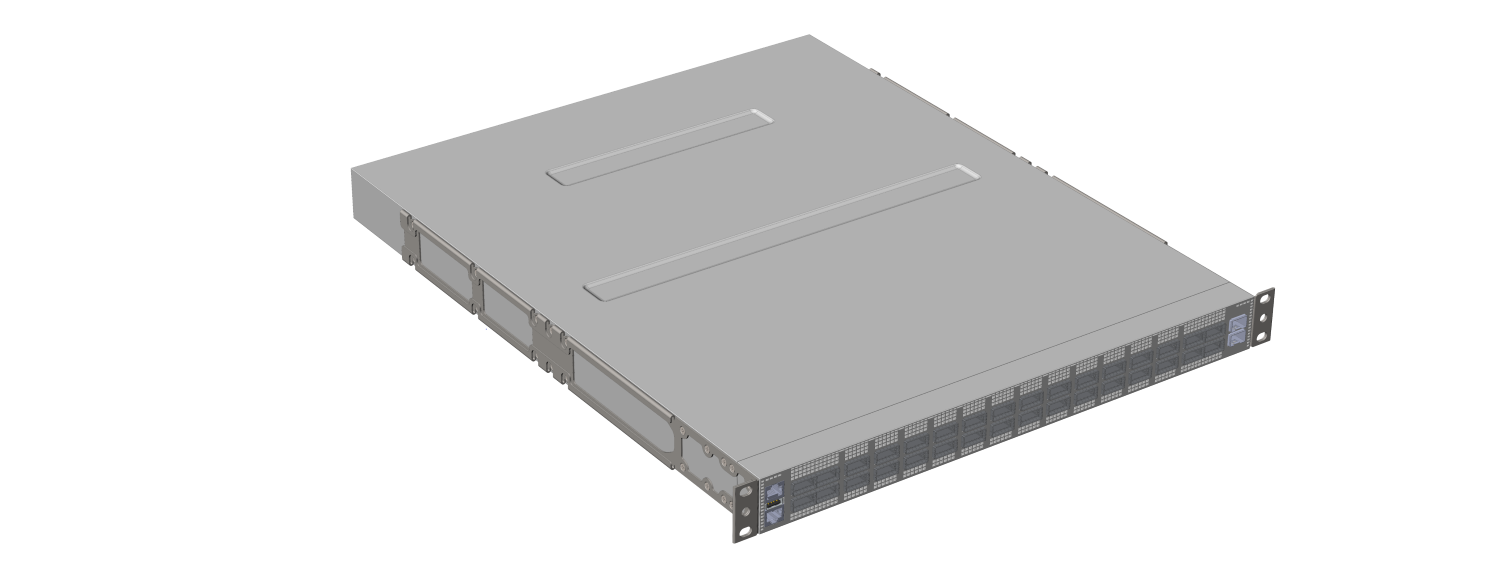

  Установите плавающие гайки в стойку. Для этого отметьте необходимое место установки оборудования с учетом высоты коммутатора и воздушного зазора между ним и следующим, установленным в стойку, оборудованием. Гайки должны быть установлены в монтажные отверстия на равной высоте справа и слева с фасадной и с задней сторон стойки. Закрепите плавающие гайки в каждое монтажное отверстие. С помощью винтов и плавающих гаек на задней части стойки закрепите длинные кронштейны по направлению к фасаду шкафа:
  Поднимите коммутатор горизонтально и, придерживая с передней стороны, вставьте смонтированные длинные кронштейны в слоты держателей на коммутаторе. Прикрутите держатели на передней части коммутатора к фасадной стороне стойки на отмеренной ранее высоте.
  Длинный кронштейн образует направляющую, которая принимает на себя вес коммутатора. Она же позволяет монтировать оборудование в стойки различной глубины, посредством выдвижения кронштейна из держателя на нужную глубину. Для коммутаторов FDS-6532C2/7532D1 глубина стойки может варьироваться от 61 см до 99 см.

Инфо

Оборудование должно быть закреплено с двух сторон. Малые кронштейны и держатели, смонтированные с фасада, так же как и длинные кронштейны, смонтированные с задней стороны, не смогут выдержать вес оборудования по отдельности.

Внимание

Проверьте выдержана ли горизонталь креплений: симметричность расположения плавающих гаек с двух сторон стойки (на границе целого Unit) и высота монтажа кронштейнов.
При ее отсутствие направляющие не смогут одновременно войти в держатели с двух сторон коммутатора, а отверстия под винт на кронштейнах не совпадут с плавающими гайками, установленными в стойку.

Установка компонентов в оборудование

Извлеките комплектующие из упаковки. Установите блоки электропитания и вентиляторов в соответствующие слоты обрудования (в случае, если блоки поставляются отдельно). Более подробную информацию о компонентах различных коммутаторов можно узнать здесь.

Подключение кабелей электропитания

Внимание

Перед подключением кабелей убедитесь, что электропитание выключено, автоматические выключатели в положении OFF.

Оборудование имеет по два блока электропитания в целях резервирования. Каждый из них необходимо подключать к источнику, который, в зависимости от комплектации, может быть как источником постоянного тока, так и источником переменного тока.

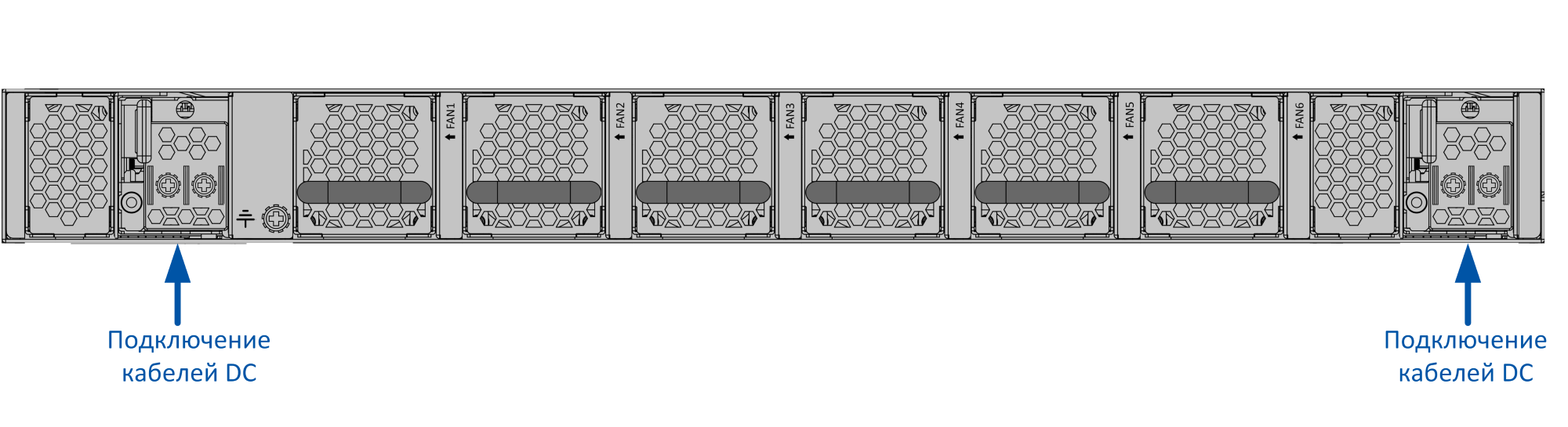

При подключении к источнику постоянного тока:

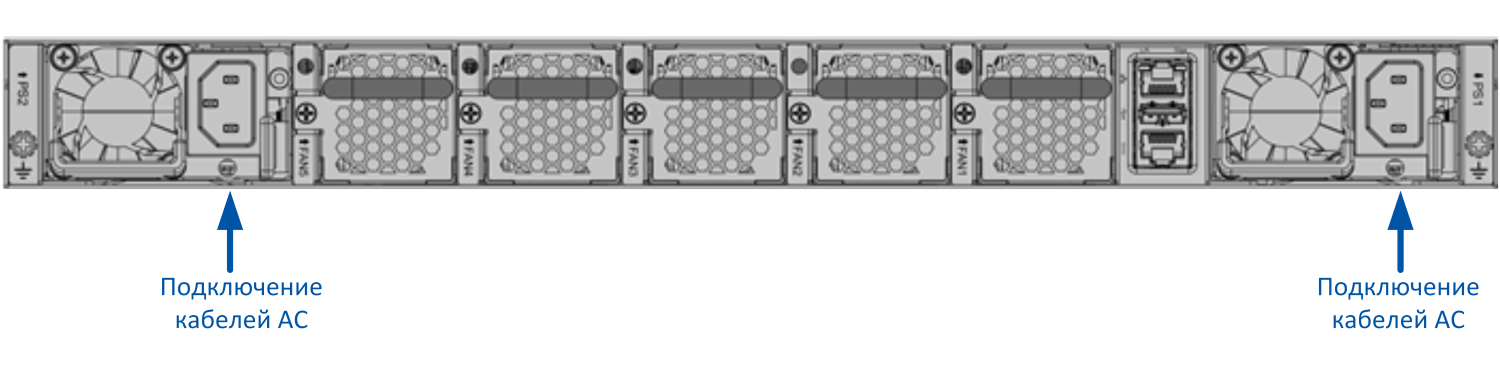

При подключении к источнику переменного тока:

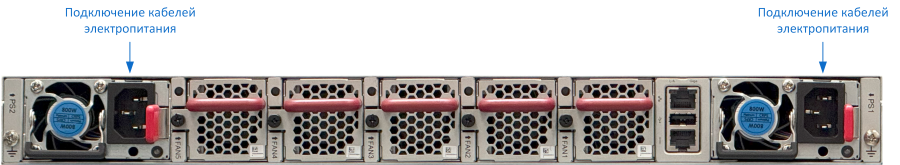

• Коммутатора FDS-5456YC:

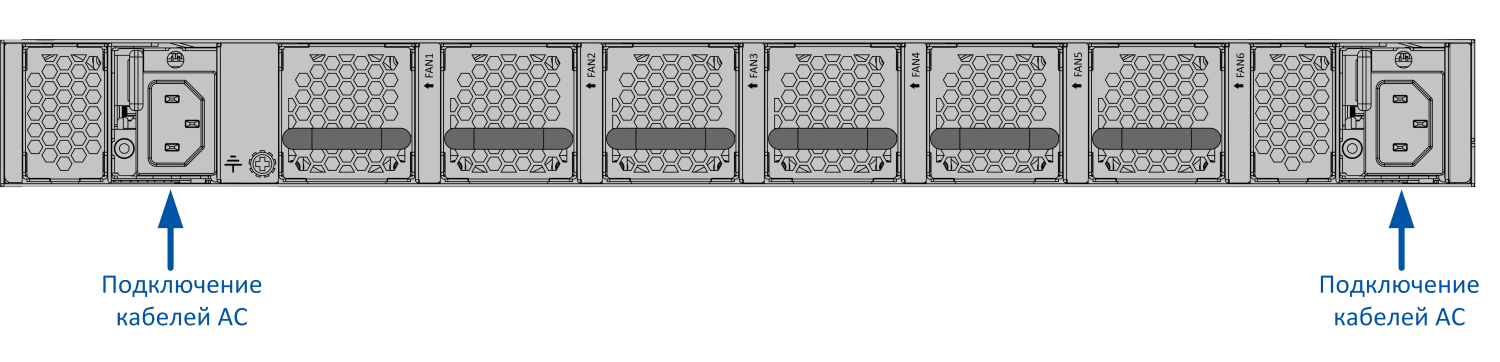

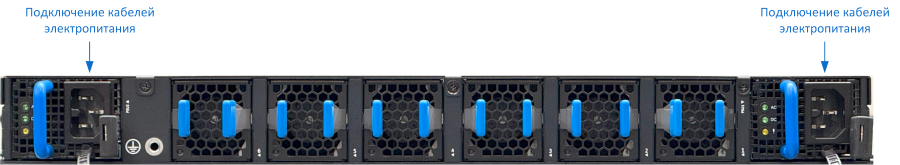

• Коммутаторов FDS-6532C2 и FDS-7532D1:

Подключите кабели электропитания к установленным блокам.

Подключение кабелей заземления

Внимание

Перед подключением кабелей заземления убедитесь, что оборудование выключено, автоматические выключатели в положении OFF.

Коммутаторы FDS, в зависимости от вида, оснащаются одной или двумя точками подключения заземляющего кабеля.

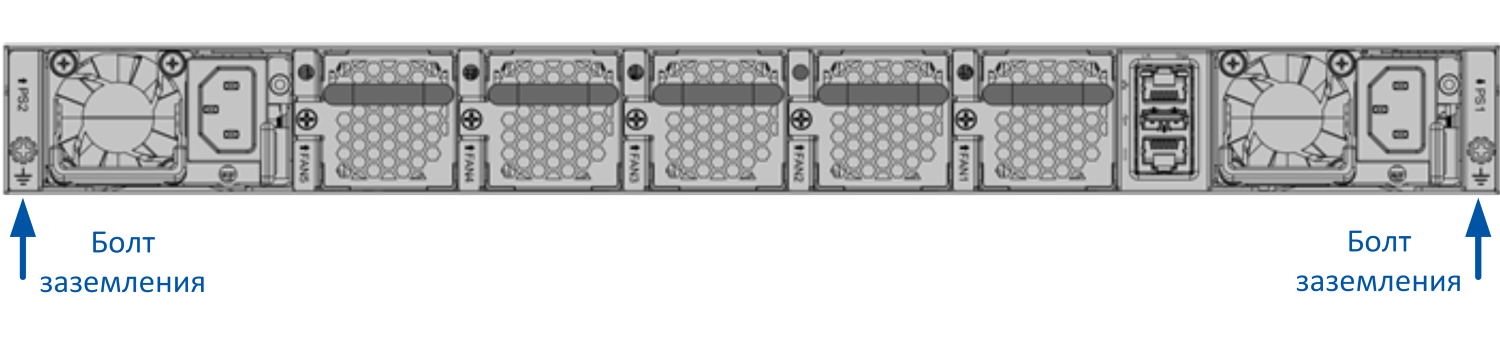

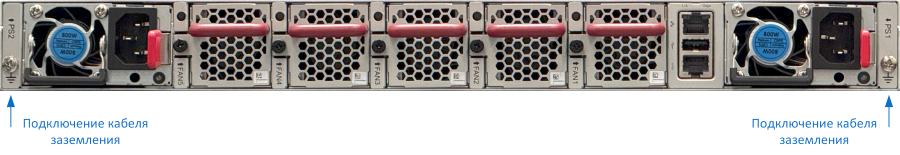

Размещение точки заземления на коммутаторе FDS-5456YC:

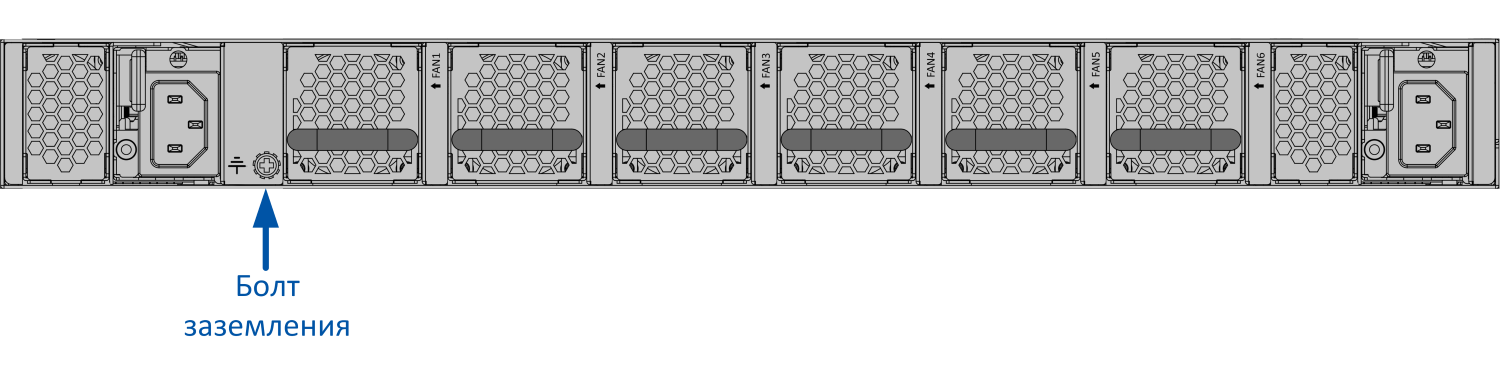

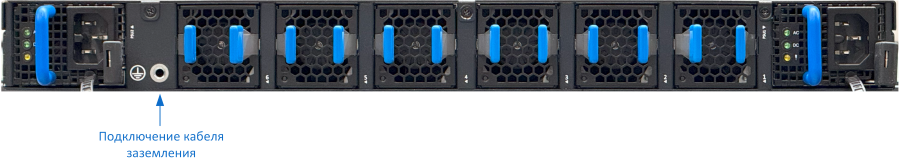

Размещение точки заземления на коммутаторе FDS-6532C2 и FDS-7532D1:

Подключите кабели заземления к болтам заземления коммутаторов FDS. Убедитесь, что сопротивление между направляющей и основным заземляющим болтом меньше 1 Ом.

Проверка и включение оборудования

После установки маршрутизатора в стойку и всех компонентов проведите проверку:

• убедитесь, что маршрутизатор установлен горизонтально и жестко закреплен в стойке,
• проверьте целостность и изолированность всех кабелей,
• проверьте и убедитесь, что условия окружающей среды соответствуют требованиям и вокруг коммутатора достаточно места для отвода тепла.

После проведения всех проверок оборудование можно включать.

Установка оптических трансиверов

При работе с лазерными устройствами необходимо придерживаться техники безопасности.

Оптические трансиверы, указанные в разделе "Трансиверы" могут быть установлены в шасси как до включения питания, так и после. Перед подключением оптических кабелей в трансиверы проведите очистку оптических разъемов и коннекторов патч-кордов, используя стандартные наборы для очистки.
