Настройка 802.1X MAC аутентификации

Для авторизации устройств в сети обычно используется протокол 802.1x, поддерживающий различные режимы аутентификации - по MAC адресу устройства, по имени и паролю пользователя, по сертификату или через сервер портала.

Для устройств не поддерживающих работу супликанта 802.1x используется аутентификация по МАС-адресу, в этом случае не требуется настройка оконечного устройства, и настраивается только коммутатор подключения и сервер авторизации. В данном примере используется Cisco ISE версии 3.1.

Топология

Процедура настройки

Для настройки необходимо настроить IP-интерфейс и подключение к радиус серверу с адресом 10.10.10.253, по стандартным портам (1812, 1813) и с секретной фразой "secret":

FPN_FCS_1#conf t
FPN_FCS_1(config)#interface vlan 1
FPN_FCS_1(config-if)#no ip address dhcp
FPN_FCS_1(config-if)#ip address 10.10.10.1 255.255.255.0
FPN_FCS_1(config-if)#exit
FPN_FCS_1(config-if)#radius-server host 10.10.10.253 key secret usage dot1.x
FPN_FCS_1(config-if)#radius-server host source-interface vlan 1
FPN_FCS_1(config-if)#exit

Для пользователей которые не смогли авторизоваться, можно настроить ограниченный доступ к сети в гостевом VLAN (например для устройств которым требуется скачать супликант). Для этого необходимо назначить один из VLAN гостевым (доступ к L3 интерфейсу для не авторизованных устройств будет закрыт, но они смогут получить доступ к другим устройствам в том же L2 домене). Так же можно изменить время ожидания коммутатором авторизации до перевода порта в гостевой VLAN командой dot1x guest-vlan timeout (по умолчанию 180секунд):

FPN_FCS_1(config)#dot1x guest-vlan timeout 30
FPN_FCS_1(config)#interface vlan 3
FPN_FCS_1(config-if)#dot1x guest-vlan
FPN_FCS_1(config-if)#exit

Необходимо так же глобально включить авторизацию с использованием 802.1X (dot1x system-auth-control). Так же можно включить отправку трап сообщений для системы мониторинга по событиям авторизации:

FPN_FCS_1(config)#dot1x system-auth-control
FPN_FCS_1(config)#dot1x traps authentication failure 802.1x mac
FPN_FCS_1(config)#dot1x supplicant traps authentication failure
FPN_FCS_1(config)#dot1x supplicant traps authentication success

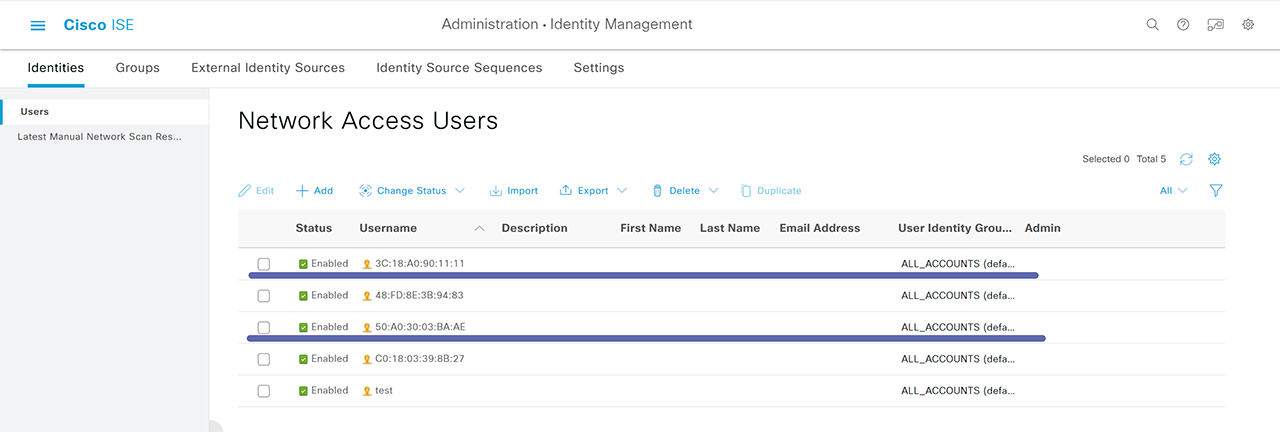

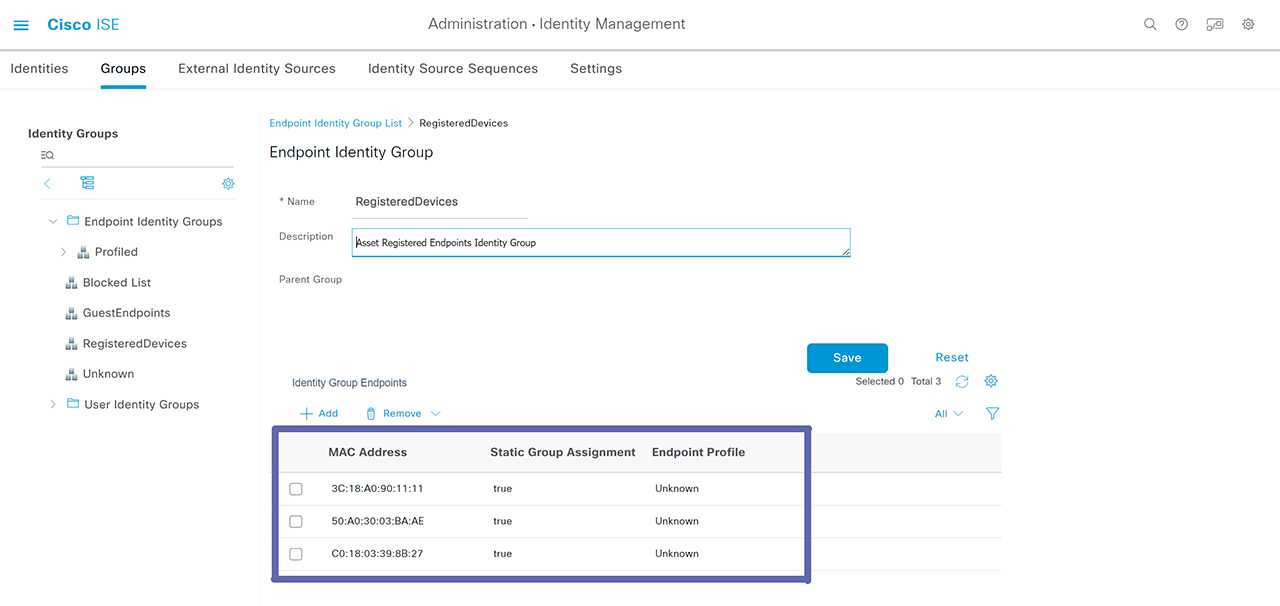

Для авторизации по МАС-адресу коммутатор должен отправить на сервер авторизации данные учетной записи для проверки прав доступа, включающих Username и Password. В качестве Username используется МАС-адрес устройства, однако различные сервера авторизации принимают информацию о МАС-адресе устройства в разных форматах, коммутатор позволяет изменить формат отправки (символы нижнего или верхнего регистра, разделитель, и количество символов между разделителями). Например зададим формат по 2 символа с разделителем ":" и группами по 2 символа:

FPN_FCS_1(config)#dot1x mac-auth eap username groupsize 2 separator : uppercase

Так же зададим пароль для устройств использующих МАС-аутентификацию:

FPN_FCS_1(config)#dot1x mac-auth password Password123

Затем необходимо настроить дополнительные параметры и режимы авторизации на портах коммутатора, определить возможность работы на них гостевого VLAN, порядок используемых методов авторизации в нашем примере только МАС, однако можно задать последовательность, например сначала 802.1x, если не успешно по МАС адерсу. И последнее - включить авторизацию на порту командой dot1x port-control auto:

FPN_FCS_1(config)#interface range GigabitEthernet1/0/9 - 10
FPN_FCS_1(config-if-range)#dot1x guest-vlan enable
FPN_FCS_1(config-if-range)#dot1x authentication mac
FPN_FCS_1(config-if-range)#dot1x port-control auto

Опционально включим режим portfast для spanning-tree и зададим VLAN доступа:

FPN_FCS_1(config-if-range)#spanning-tree portfast
FPN_FCS_1(config-if-range)#switchport access vlan 2

Если все пользователь не смог авторизоваться (учетная запись для него не существует) в выодах мы увидим что порт коммутатора находится в VLAN 3 (гостевом):

FPN_FCS_1#23-Jan-2023 18:38:23 %SEC-W-SUPPLICANTUNAUTHORIZED: MAC 3c:18:a0:90:11:11 was rejected on port gi1/0/9 due to wrong user name or password in Radius server
FPN_FCS_1#show vlan tag 3
Created by: D-Default, S-Static, G-GVRP, R-Radius Assigned VLAN, V-Voice VLAN
Vlan       Name           Tagged Ports      UnTagged Ports      Created by
---- ----------------- ------------------ ------------------ ----------------
 3           3                                gi1/0/9-10            S

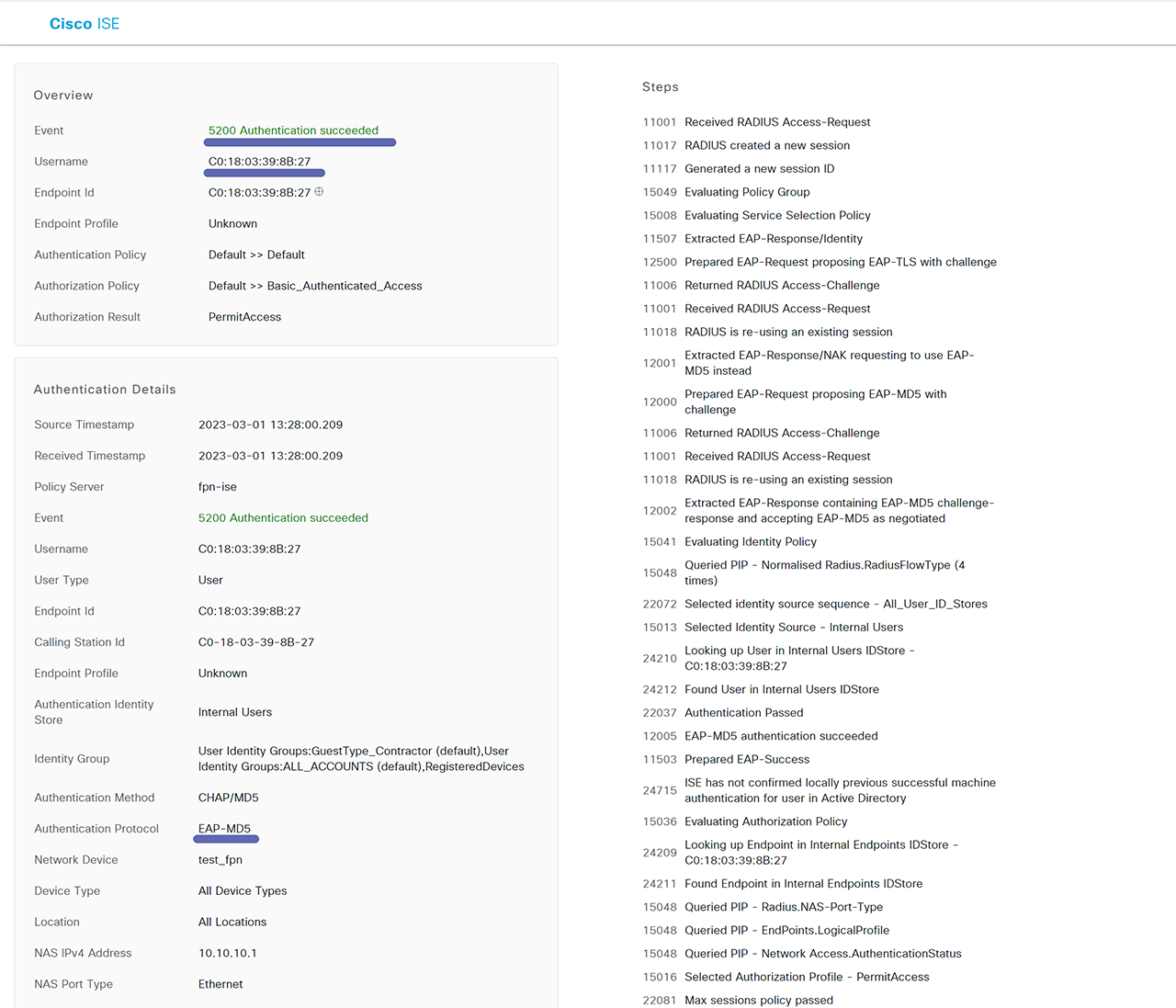

В случае успеха порты будут в VLAN 2, а статус авторизации на порту будет "Authorized":

FPN_FCS_1#show vlan tag 2
Created by: D-Default, S-Static, G-GVRP, R-Radius Assigned VLAN, V-Voice VLAN
Vlan       Name           Tagged Ports      UnTagged Ports      Created by
---- ----------------- ------------------ ------------------ ----------------
 2           2                                gi1/0/2-24            S

FPN_FCS_1#show dot1x detailed
Authentication is enabled
Authenticator Global Configuration:
Authenticating Servers: Radius
MAC-Based Authentication:
  Type: Eap
  Username Groupsize: 2
  Username Separator: :
  Username case: Uppercase
  Password: MD5 checksum 42f749ade7f9e195bf475f37a44cafcb
Unauthenticated VLANs:
Guest VLAN: VLAN 3, timeout 30 sec
Authentication failure traps are enabled for 802.1x, mac
Authentication success traps are disabled
Authentication quiet traps are disabled
Supplicant Global Configuration:
Supplicant Authentication success traps are enabled
Supplicant Authentication failure traps are enabled
gi1/0/1
 Authenticator is disabled
 Supplicant is disabled
 Authenticator Configuration:
 Host mode: multi-host
 Authentication methods: 802.1X
 Port Administrated Status: force-authorized
 Guest VLAN: disabled
 VLAN Radius Attribute: disabled
 Open access: enabled
 Server timeout: 30 sec
 Port Operational Status: authorized
 Reauthentication is disabled
 Reauthentication period: 3600 sec
 Silence period: 0 sec
 Quiet period: 60 sec
 Interfaces 802.1X-Based Parameters
  Tx period: 30 sec
  Supplicant timeout: 30 sec
  Max req: 2
 Authentication success: 0
 Authentication fails: 0
 Supplicant Configuration:
 retry-max: 2
 EAP time period: 30
 Supplicant Held Period: 60
...
gi1/0/9
 Authenticator is enabled
 Supplicant is disabled
 Authenticator Configuration:
 Host mode: multi-host
 Authentication methods: mac
 Port Administrated Status: auto
 Guest VLAN: enabled
 VLAN Radius Attribute: disabled
 Open access: disabled
 Server timeout: 30 sec
 Port Operational Status: authorized
 Reauthentication is disabled
 Reauthentication period: 3600 sec
 Silence period: 0 sec
 Quiet period: 60 sec
 Interfaces 802.1X-Based Parameters
  Tx period: 30 sec
  Supplicant timeout: 30 sec
  Max req: 2
 Authentication success: 6
 Authentication fails: 4
 Supplicant Configuration:
 retry-max: 2
 EAP time period: 30
 Supplicant Held Period: 60
gi1/0/10
 Authenticator is enabled
 Supplicant is disabled
 Authenticator Configuration:
 Host mode: multi-host
 Authentication methods: mac
 Port Administrated Status: auto
 Guest VLAN: enabled
 VLAN Radius Attribute: disabled
 Open access: disabled
 Server timeout: 30 sec
 Port Operational Status: authorized
 Reauthentication is disabled
 Reauthentication period: 3600 sec
 Silence period: 0 sec
 Quiet period: 60 sec
 Interfaces 802.1X-Based Parameters
  Tx period: 30 sec
  Supplicant timeout: 30 sec
  Max req: 2
 Authentication success: 7
 Authentication fails: 2
 Supplicant Configuration:
 retry-max: 2
 EAP time period: 30
 Supplicant Held Period: 60

Просмотреть статус пользователей можно командой show dot1x users:

FPN_FCS_1#show dot1x users
                          MAC               Auth   Auth   Session        VLAN
Port     Username         Address           Method Server Time
-------- ---------------- ----------------- ------ ------ -------------- ----
gi1/0/9  3C:18:A0:90:11:1 3c:18:a0:90:11:11 MAC    Remote 00:01:38
         1
gi1/0/10 50:A0:30:03:BA:A 50:a0:30:03:ba:ae MAC    Remote 00:05:31
         E

Итоговая конфигурация коммутатора

config-file-header
FPN_FCS_1
v3.1.0.39 / RLINUX_930_214
CLI v1.0
@
!
unit-type-control-start
unit-type unit 1 network gi uplink te
unit-type unit 2 network gi uplink te
unit-type unit 3 network gi uplink te
unit-type unit 4 network gi uplink te
unit-type unit 5 network gi uplink te
unit-type unit 6 network gi uplink te
unit-type unit 7 network gi uplink te
unit-type unit 8 network gi uplink te
unit-type-control-end
!
dot1x guest-vlan timeout 30
vlan database
vlan 2-3
exit
dot1x system-auth-control
dot1x traps authentication failure 802.1x mac
dot1x supplicant traps authentication failure
dot1x supplicant traps authentication success
dot1x mac-auth eap username groupsize 2 separator : uppercase
dot1x mac-auth password Password123
hostname FPN_FCS_1
radius-server host 10.10.10.253 key secret usage dot1.x
radius-server host source-interface vlan 1
snmp-server server
snmp-server community READ ro
snmp-server host 10.10.10.254 traps version 2c READ
clock timezone MOS +4
!
interface vlan 1
 ip address 10.10.10.1 255.255.255.0
 no ip address dhcp
!
interface vlan 2
 ip address 20.20.20.1 255.255.255.0
!
interface vlan 3
 dot1x guest-vlan
!
interface GigabitEthernet1/0/1
 authentication open
 spanning-tree portfast
!
...
interface GigabitEthernet1/0/9
 dot1x guest-vlan enable
 dot1x authentication mac
 dot1x port-control auto
 spanning-tree portfast
 switchport access vlan 2
!
interface GigabitEthernet1/0/10
 dot1x guest-vlan enable
 dot1x authentication mac
 dot1x port-control auto
 spanning-tree portfast
 switchport access vlan 2
!
...
