Настройка 802.1X аутентификации пользователя

Для устройств поддерживающих работу супликанта 802.1x используется аутентификация по имени пользователя и паролю или по сертификату. В данном примере рассматривается конфигурация по имени пользователя и паролю, в качестве сервера авторизации используется Cisco ISE версии 3.1.

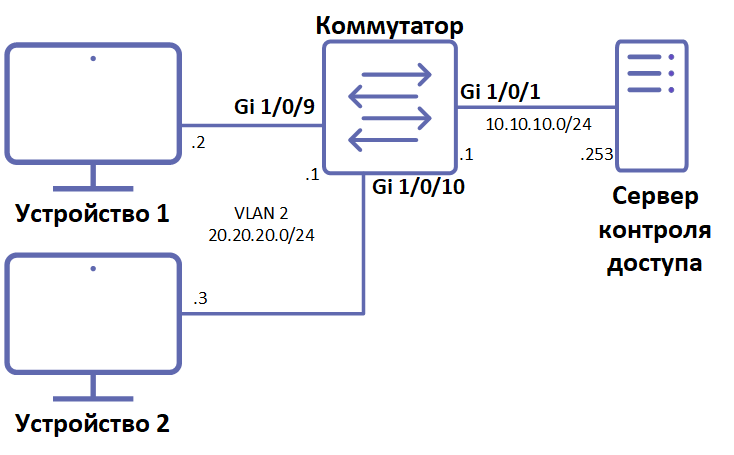

Топология

Процедура настройки

Для настройки необходимо настроить IP-интерфейс и подключение к радиус серверу с адресом 10.10.10.253, по стандартным портам (1812, 1813) и с секретной фразой "secret":

FPN_FCS_1#conf t
FPN_FCS_1(config)#interface vlan 1
FPN_FCS_1(config-if)#no ip address dhcp
FPN_FCS_1(config-if)#ip address 10.10.10.1 255.255.255.0
FPN_FCS_1(config-if)#exit
FPN_FCS_1(config-if)#radius-server host 10.10.10.253 key secret usage dot1.x
FPN_FCS_1(config-if)#radius-server host source-interface vlan 1
FPN_FCS_1(config-if)#exit

Для пользователей которые не смогли авторизоваться, можно настроить ограниченный доступ к сети в гостевом VLAN (например для устройств которым требуется скачать отдельный супликант) и параметры для МАС-аутентификации:

FPN_FCS_1(config)#dot1x guest-vlan timeout 30
FPN_FCS_1(config)#interface vlan 3
FPN_FCS_1(config-if)#dot1x guest-vlan
FPN_FCS_1(config-if)#exit
FPN_FCS_1(config)#dot1x mac-auth eap username groupsize 2 separator : uppercase
FPN_FCS_1(config)#dot1x mac-auth password Password123

Необходимо так же глобально включить авторизацию с использованием 802.1X (dot1x system-auth-control). Так же можно включить отправку трап сообщений для системы мониторинга по событиям авторизации:

FPN_FCS_1(config)#dot1x system-auth-control
FPN_FCS_1(config)#dot1x traps authentication failure 802.1x mac
FPN_FCS_1(config)#dot1x supplicant traps authentication failure
FPN_FCS_1(config)#dot1x supplicant traps authentication success

И настроить режимы авторизации на портах коммутатора, определить возможность работы на них гостевого VLAN, порядок используемых методов авторизации, в нашем примере сначала 802.1x, если не успешно по МАС адерсу. И последнее - включить авторизацию на порту командой dot1x port-control auto:

FPN_FCS_1(config)#interface range GigabitEthernet1/0/9 - 10
FPN_FCS_1(config-if-range)#dot1x guest-vlan enable
FPN_FCS_1(config-if-range)#dot1x authentication 802.1x mac
FPN_FCS_1(config-if-range)#dot1x port-control auto

Опционально включим режим portfast для spanning-tree и зададим VLAN доступа:

FPN_FCS_1(config-if-range)#spanning-tree portfast
FPN_FCS_1(config-if-range)#switchport access vlan 2

Опционально настройки поведения коммутатора относительно динамически назначаемого VLAN-ID в ответе от Radius-сервера используется командаdot1x radius-attribute vlan.

В случае успеха порты будут в VLAN 2, а статус авторизации на порту будет "Authorized". Если от Radius-сервера будет передан идентификатор пользовательского VLAN, пользователь будет помещен в этот VLAN. Просмотреть статус пользователей можно командой show dot1x users:

FPN_FCS_1#show dot1x users
                          MAC               Auth   Auth   Session        VLAN
Port     Username         Address           Method Server Time
-------- ---------------- ----------------- ------ ------ -------------- ----
gi1/0/10 test             00:e0:4c:36:01:e2 802.1X Remote 00:12:53       10

Итоговая конфигурация коммутатора

config-file-header
FPN_FCS_1
v3.1.0.39 / RLINUX_930_214
CLI v1.0
@
!
unit-type-control-start
unit-type unit 1 network gi uplink te
unit-type unit 2 network gi uplink te
unit-type unit 3 network gi uplink te
unit-type unit 4 network gi uplink te
unit-type unit 5 network gi uplink te
unit-type unit 6 network gi uplink te
unit-type unit 7 network gi uplink te
unit-type unit 8 network gi uplink te
unit-type-control-end
!
dot1x guest-vlan timeout 30
vlan database
vlan 2-3
exit
dot1x system-auth-control
dot1x traps authentication failure 802.1x mac
dot1x supplicant traps authentication failure
dot1x supplicant traps authentication success
dot1x mac-auth eap username groupsize 2 separator : uppercase
dot1x mac-auth password Password123
hostname FPN_FCS_1
radius-server host 10.10.10.253 key secret usage dot1.x
radius-server host source-interface vlan 1
snmp-server server
snmp-server community READ ro
snmp-server host 10.10.10.254 traps version 2c READ
clock timezone MOS +4
!
interface vlan 1
ip address 10.10.10.1 255.255.255.0
no ip address dhcp
!
interface vlan 2
ip address 20.20.20.1 255.255.255.0
!
interface vlan 3
dot1x guest-vlan
!
interface GigabitEthernet1/0/1
authentication open
spanning-tree portfast
!
...
interface GigabitEthernet1/0/9
dot1x guest-vlan enable
dot1x authentication 802.1x mac
dot1x port-control auto
spanning-tree portfast
switchport access vlan 2
!
interface GigabitEthernet1/0/10
dot1x guest-vlan enable
dot1x authentication 802.1x mac
dot1x port-control auto
spanning-tree portfast
switchport access vlan 2
!
...

Команды для настройки и диагностики

Команды Radius

Команды 802.1X

Настройки сервера авторизации (на примере Cisco ISE 3.1)

Необходимо создать группу сетевых устройств для коммутаторов F+:

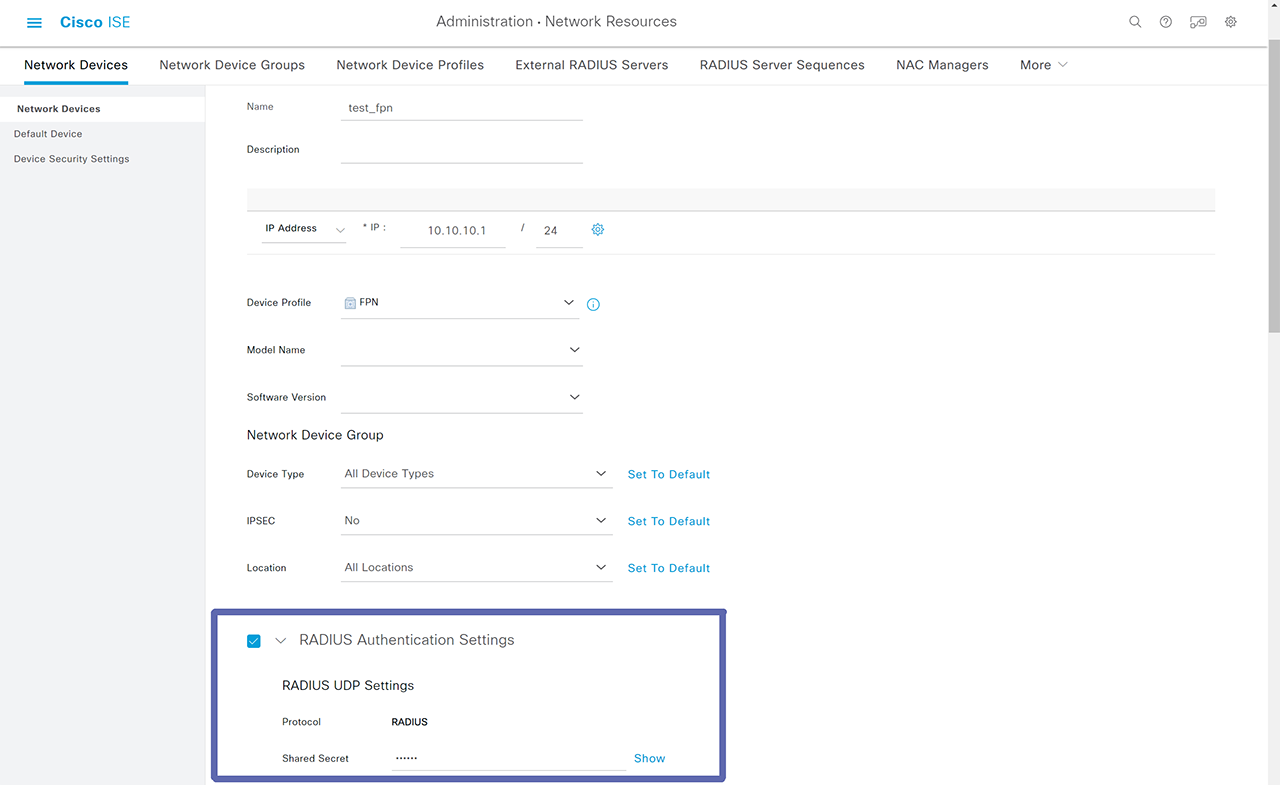

Завести коммутатор как известное устройство и задать секретную фразу соответствующую конфиграции коммутатра (в примере - "secret"):

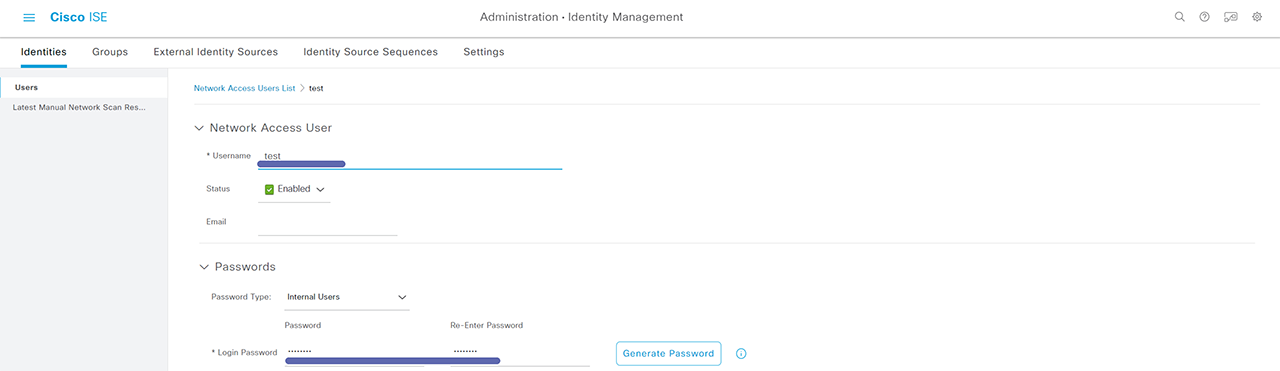

Необходимо создать пользователей с именем пользователя и паролем.

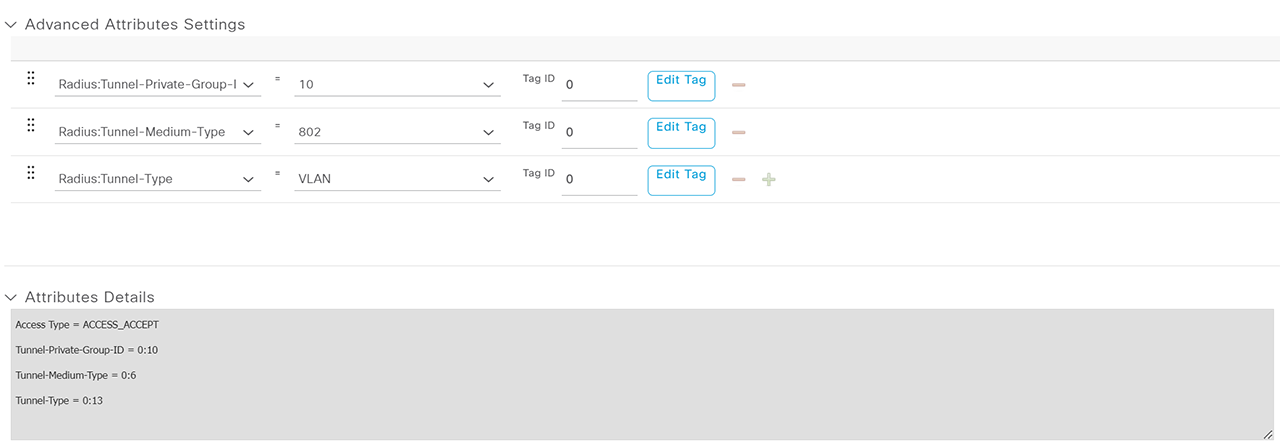

Настройки VLAN в Policy Result:

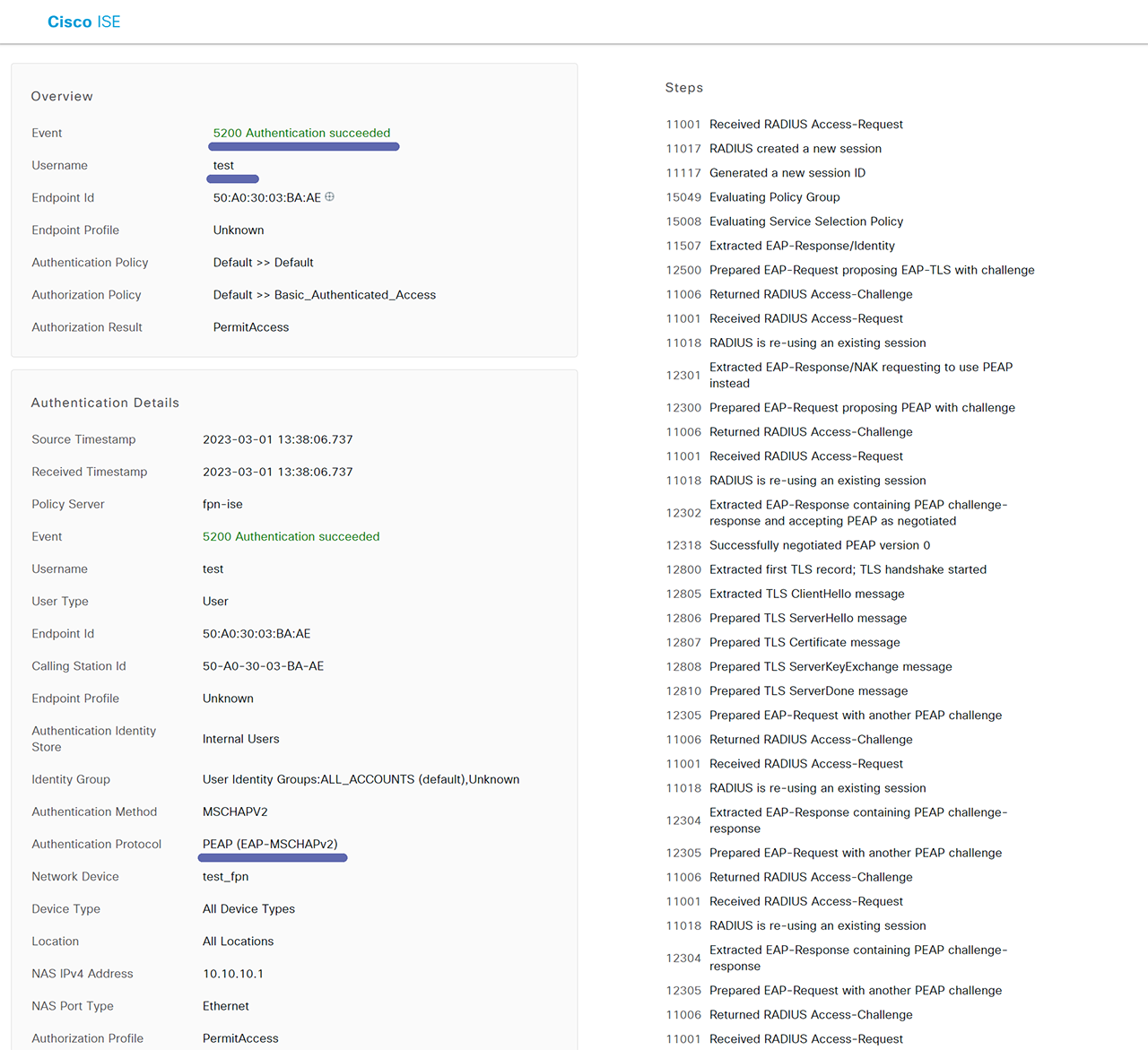

Статус авторизации:

Настройки Windows супликанта 802.1x

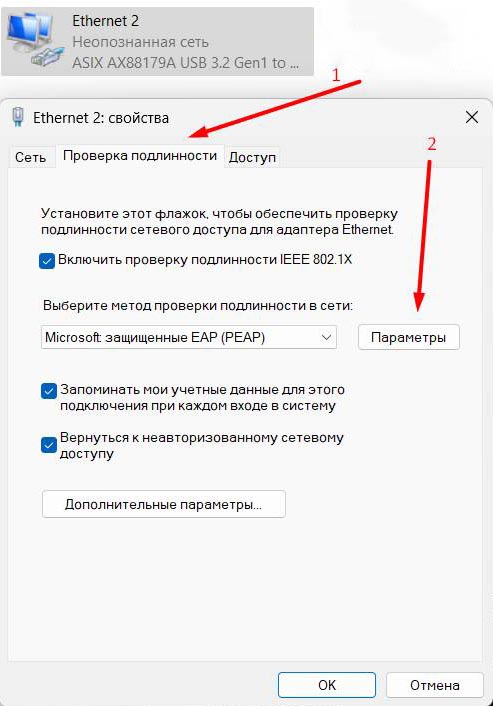

Необходимо включить проверку подлиности для адаптера:

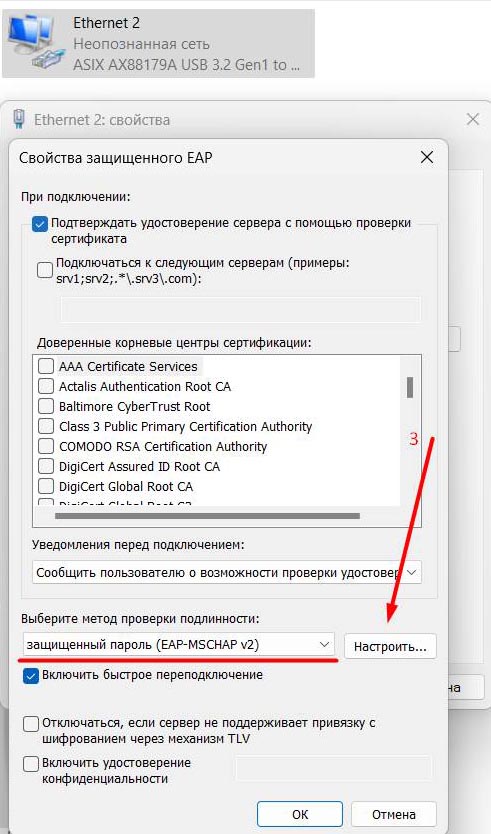

Выбрать в "Параметрах" режим EAP-MSCHAP v2:

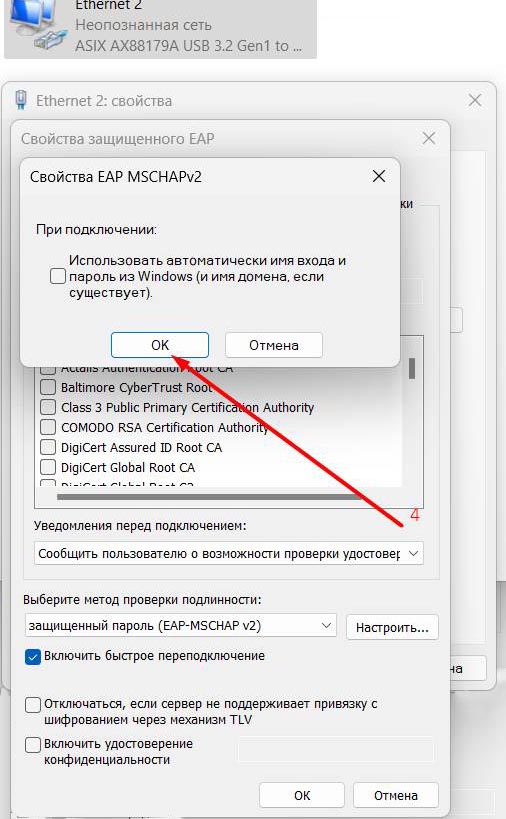

Задать механизм задания логина и пароля (если не ставить отметку об использовании учетной записи Windows при попытке подключения появится окно для ввода логина и пароля:
