FIS-3312TX-D
Общие сведения
Коммутатор FIS-3312TX-D поддерживает 8 портов доступа RJ45 со скоростью 10/100/1000 Мбит/с каждый и реализацией функции Power-over-Ethernet+ (PoE+) и 4 uplink порта SFP+ со скоростью 1/10 Гбит/с.
Внешний вид
Коммутатор FIS-3312TX-D разработан для монтажа в DIN-рейку. Все интерфейсы передачи данных и управления расположены с передней стороны для удобства эксплуатации.

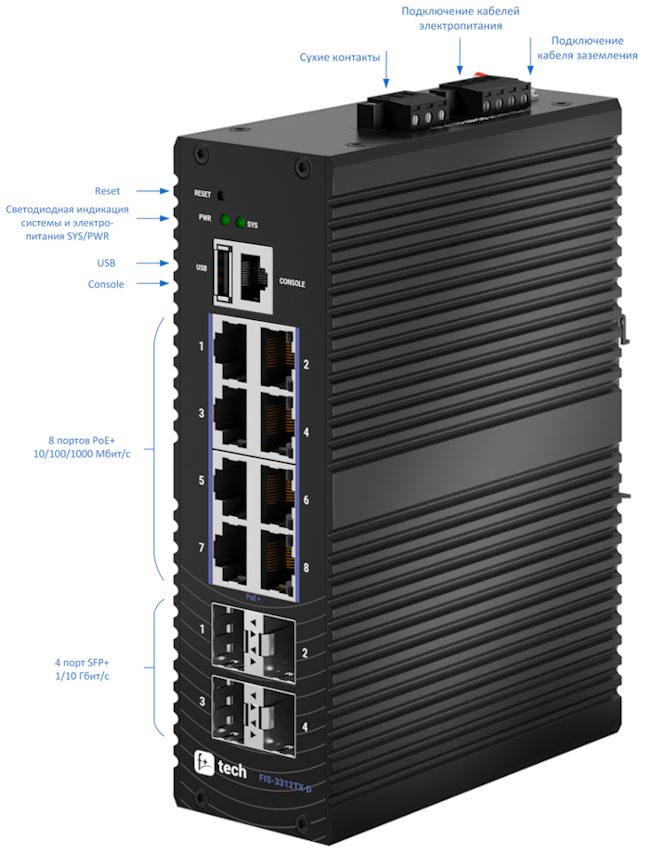

Рисунок 1. Внешний вид и передняя панель коммутатора
Описание светодиодной индикации на передней панели
| Обозна- чение | Описание | Цвет диода | Описание работы диодов |
|---|---|---|---|
| SYS | Индикатор состояния системы | зеленый | Мигает - происходит процесс загрузки операционной системы, Горит - горит постоянно после загрузки операционной системы. |
| PWR | Индикатор работы электропитания | зеленый | Горит - есть электропитание на коммутаторе. |
Описание функциональных портов и кнопок
| Обоз- начение | Описание |
|---|---|
| Console | Последовательный консольный порт для локального управления коммутатором с помощью CLI, скорости подключения: 4800 бит/c, 9600 бит/c, 19200 бит/c, 38400 бит/c, 57600 бит/c или 115200 бит/c. Стандартное значение: 115200 бит/c. |
| USB | USB порт используется для подключения Flash-накопителя при работе с конфигурационными файлами и образами программного обеспечения. |
| Reset | Функция аппаратной перезагрузки коммутатора и сброса к заводским настройкам: - при нажатии и удержании кнопки длительностью менее 10 сек. происходит перезагрузка устройства; - при нажатии и удержании кнопки длительностью более 10 сек. происходит сброс настроек устройства до заводской конфигурации. |
| Сухие контакты | Зарезервированы под будущее использование. |
Описание портов трафика
Порты 10/100/1000 BASE-T
Коммутатор поддерживает 8 электрических портов 10/100/1000 BASE-T со скоростью 10/100/1000 Мбит/c, одновременно подавая электропитание на удаленное клиентское устройство (функция Power-over-Ethernet - PoE/PoE+).
Характеристики портов 10/100/1000 BASE-T:
| Характеристика | Описание |
|---|---|
| Тип коннектора | RJ45 |
| Соответствие стандартам | IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE 802.3at |
| Рабочие режимы | 10/100/1000 Мбит/c с автоопределением |
| Максимальная длина кабеля | Не более 100м |
Порты 1/10 Гбит/c
Порты SFP+ поддерживают автоматическое переключение в режим 1000 Мбит/c. Таким образом возможна передача данных на скоростях 1000 Мбит/c и 10 Гбит/c.
Характеристики портов SFP+:
| Характеристика | Описание |
|---|---|
| Тип коннектора | SFP+ |
| Соответствие стандартам | IEEE802.3ae |
| Рабочие режимы | 1/10 Гбит/c с автоопределением |
Поддерживается широкая номенклатура оригинальных оптических и электрических интерфейсных модулей и соединительных кабелей.
Электропитание
Система электропитания коммутатора FIS-3312TX-D выполнена в виде двух вводов питания от сети постоянного тока.
Охлаждение
Система охлаждения коммутатора FIS-3312TX-D построена на пассивном охлаждении.
Производитель имеет право менять внешний вид коммутатора и комплектующих без предварительного уведомления.
Характеристики
Основные характеристики коммутатора FIS-3312TX-D представлены в таблице:
| Характеристика | Описание |
|---|---|
| Порты 1/10 Гбит/с, шт | 4 |
| Порты 10/100/1000 Мбит/с PoE+, шт | 8 |
| Оперативная память | 512 Мб |
| Накопитель | 512 Мб |
| Габариты (В x Ш x Г), мм | Размер без монтажных элементов: 160*53*115 |
| Вес (без упаковки), кг | 1 |
| Рабочие характеристики системы электропитания | Два DC ввода с напряжением 12-58 В (без PoE) 48-58 В (с PoE) |
| Максимальное энергопотребление без PoE, Вт | 40 |
| Доступный бюджет питания PoE, Вт | 240 |
| Рабочий температурный диапазон, °C | -40 ... +75 |
| Класс защиты | IP40 |
| Монтаж | DIN рейка |
