FIS-3328TX

Общие сведения

Коммутатор FIS-3328TX поддерживает 24 порта доступа RJ45 со скоростью 10/100/1000 Мбит/с каждый и реализацией функции Power-over-Ethernet+ (PoE+) и 4 порта SFP+ со скоростью 1/10 Гбит/с.

Внешний вид

Коммутатор FIS-3328TX разработан для монтажа в 19" стойку. Все интерфейсы передачи данных и управления расположены с передней стороны для удобства эксплуатации.

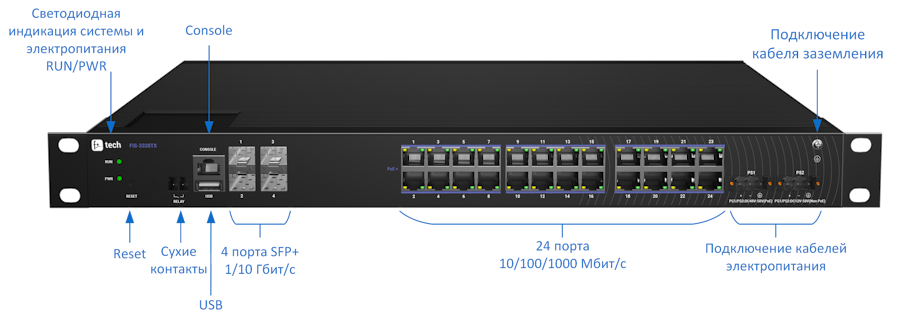

Рисунок 1. Внешний вид и передняя панель коммутатора

Описание светодиодной индикации на передней панели

Обозна- чение	Описание	Цвет диода	Описание работы диодов
RUN	Индикатор состояния системы	зеленый	Мигает - происходит процесс загрузки операционной системы, Горит - горит постоянно после загрузки операционной системы.
PWR	Индикатор работы электропитания	зеленый	Горит - есть электропитание на коммутаторе.

Описание функциональных портов и кнопок

Обоз- начение	Описание
Console	Последовательный консольный порт для локального управления коммутатором с помощью CLI, скорости подключения: 4800 бит/c, 9600 бит/c, 19200 бит/c, 38400 бит/c, 57600 бит/c или 115200 бит/c. Стандартное значение: 115200 бит/c.
USB	USB порт используется для подключения Flash-накопителя при работе с конфигурационными файлами и образами программного обеспечения.
Reset	Функция аппаратной перезагрузки коммутатора и сброса к заводским настройкам: - при нажатии и удержании кнопки длительностью менее 10 сек. происходит перезагрузка устройства; - при нажатии и удержании кнопки длительностью более 10 сек. происходит сброс настроек устройства до заводской конфигурации.
Сухие контакты	Зарезервированы под будущее использование.

Описание портов трафика

Порты 10/100/1000 BASE-T

Коммутатор поддерживает 24 электрических портов 10/100/1000 BASE-T со скоростью 10/100/1000 Мбит/c, одновременно подавая электропитание на удаленное клиентское устройство (функция Power-over-Ethernet - PoE/PoE+).

Характеристики портов 10/100/1000 BASE-T:

Характеристика	Описание
Тип коннектора	RJ45
Соответствие стандартам	IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE 802.3at
Рабочие режимы	10/100/1000 Мбит/c с автоопределением
Максимальная длина кабеля	Не более 100м

Порты 1/10 Гбит/c SFP+

Порты SFP+ поддерживают автоматическое переключение в режим 1000 Мбит/c. Таким образом возможна передача данных на скоростях 1000 Мбит/c и 10 Гбит/c.

Характеристики портов SFP+:

Характеристика	Описание
Тип коннектора	SFP+
Соответствие стандартам	IEEE802.3ae
Рабочие режимы	1/10 Гбит/c с автоопределением

Поддерживается широкая номенклатура оригинальных оптических и электрических интерфейсных модулей и соединительных кабелей.

Электропитание

Система электропитания коммутатора FIS-3328TX выполнена в виде двух вводов питания от сети постоянного тока.

Охлаждение

Система охлаждения коммутатора FIS-3328TX построена на пассивном охлаждении.

Замечание

Производитель имеет право менять внешний вид коммутатора и комплектующих без предварительного уведомления.

Характеристики

Основные характеристики коммутатора FIS-3328TX представлены в таблице:

Характеристика	Описание
Порты 1/10 Гбит/с, шт	4
Порты 10/100/1000 Мбит/с PoE+, шт	24
Оперативная память	512 Мб
Накопитель	512 Мб
Габариты (В x Ш x Г), мм	Размер без монтажных элементов: 44*440*245
Вес (без упаковки), кг	3.8
Рабочие характеристики системы электропитания	Два DC ввода с напряжением 12-58 В (без PoE) 48-58 В (с PoE)
Максимальное энергопотребление без PoE, Вт	80
Доступный бюджет питания PoE, Вт	400
Рабочий температурный диапазон, °C	-40 ... +75
Класс защиты	IP30
Монтаж	19" стойка
