Установка коммутатора на DIN-рейку

Подготовка к установке

Коммутатор и аксессуары поставляются в картонной упаковке. Рекомендуется надевать защитные перчатки, чтобы защитить руки.

Проверьте этикетку на коробке, чтобы убедиться в правильности модели коммутатора.

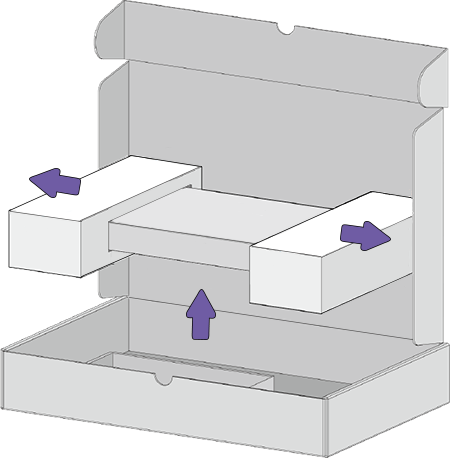

Откройте коробку и достаньте коммутатор, удалите пенопластовые упаковочные материалы.

Извлеките коммутатор из ESD-пакета и проверьте внешний вид устройства. Если на коммутаторе обнаружена эрозия или влага, или повреждена гарантийная пломба, прекратите распаковку и обратитесь к поставщику.

Проверьте, соответствует ли табличка на шасси табличке на коробке.

Рекомендуется использовать антистатический-браслет или перчатки. При использовании браслета убедитесь, что он плотно прилегает к запястью и заземлен надлежащим образом.

Монтаж на DIN рейку и подключение кабелей

Убедитесь что DIN-рейка закреплена в горизонтальном положении.

Поместите заднюю панель коммутатора перед DIN-рейкой и убедитесь, что DIN-рейка помещается между фиксатором в верхней части устройства и защелкой в нижней части.

Наклоните коммутатор, установите верхнюю часть крепления на DIN-рейку. Плавно выровняйте коммутатор чтобы нижняя часть крепления защелкнулась на рейке. Подключите кабели питания к разъемам питания коммутатора на верхней стороне устройства и к источнику постоянного тока.

Подключите кабель заземления к специальному болту на верхней стороне устройства.
