Установка коммутатора в стойку 19"

Подготовка к установке

Коммутатор и аксессуары поставляются в картонной упаковке. Рекомендуется надевать защитные перчатки, чтобы защитить руки.

Проверьте этикетку на коробке, чтобы убедиться в правильности модели коммутатора.

Откройте коробку и достаньте коммутатор, удалите пенопластовые упаковочные материалы.

Извлеките коммутатор из ESD-пакета и проверьте внешний вид устройства. Если на коммутаторе обнаружена эрозия или влага, или повреждена гарантийная пломба, прекратите распаковку и обратитесь к поставщику.

Проверьте, соответствует ли табличка на шасси табличке на коробке.

Рекомендуется использовать антистатический-браслет или перчатки. При использовании браслета убедитесь, что он плотно прилегает к запястью и заземлен надлежащим образом.

Из коробки с аксессуарами достаньте монтажные кронштейны и прикрепите с помощью комплектных винтов к левой и правой стороне коммутатора.

Монтаж в стойку и подключение кабелей

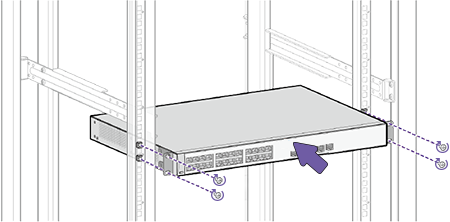

Установите коммутатор горизонтально в стойку используя стоечные винты и гайки.

Подключите кабели питания из комплекта поставки к разъемам питания коммутатора на тыльной стороне устройства и в розетку 220В переменного тока.

Подключите кабель заземления к специальному болту на тыльной стороне устройства.
