Интерфейс управления

PRSP предоставляет полный набор инструментов для управления, настройки и эксплуатации протоколов маршрутизации и коммутации.

Интерфейс управления включает:

• Командный интерфейс
• Протокол SNMP (Simple Network Management Protocol)

Командный интерфейс

Командный интерфейс (CLI) PRSP предлагает полное и унифицированное управление PRSP. Каждая команда обычно связана с определенной задачей.

Оболочка IMI (Integrated Management Interface) — это интерактивная программа для управления конфигурацией PRSP. Оболочка IMI подключается локально с консоли устройства, на котором работает PRSP, или удаленно через программы эмуляции терминала, такие как ssh или telnet.

Через оболочку IMI системный администратор может настраивать и мониторить все протоколы PRSP через одно централизованное подключение. Оболочка IMI сохраняет данные конфигурации и предоставляет расширенные возможности мониторинга и ведения журналов.

CLI может использовать методы безопасной аутентификации операционной системы для управления и проверки имен пользователей и паролей.

       Примечание:      Оболочка Linux bash также может использоваться для выполнения команд, не связанных с сетью, непосредственно в системе Linux.

Однако сетевые команды, такие как ifconfig, route, vconfig, iptunnel, brctl, ipmaddr или их эквиваленты из iproute2, не поддерживаются. Эквивалентные настройки должны быть выполнены через оболочку IMI в PRSP.

Протокол SNMP (Simple Network Management Protocol)

Протокол SNMP (Simple Network Management Protocol) предоставляет стандартизированную структуру и общий язык для мониторинга и управления устройствами в сети. Структура SNMP состоит из трех частей:

• SNMP-менеджер: Система, используемая для управления и мониторинга активности сетевых устройств.
• SNMP-агент: Компонент внутри управляемого устройства, который поддерживает данные для устройства и передает их SNMP-менеджерам.
• База управления информацией (MIB): SNMP предоставляет данные управления в виде переменных на управляемом устройстве, которые агенты управления сетью могут извлекать из протоколов PRSP для всех стандартно определенных MIB.

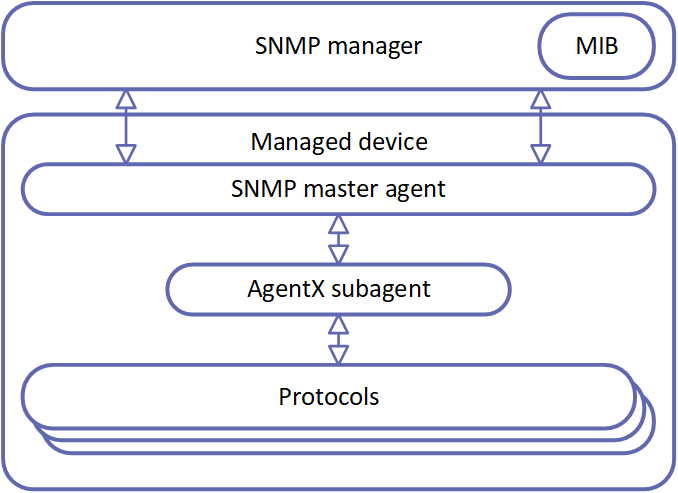

PRSP поддерживает протокол AgentX (Agent Extensibility), определенный в RFC 2741, для взаимодействия между субагентом и главным агентом. Как показано на рисунке 1-2, SNMP-менеджер в сети отправляет пакеты запросов для сбора данных о состоянии. Каждый протокол PRSP отвечает на эти запросы в соответствии с соответствующим MIB для протокола.

Рисунок 1-2: SNMP субагент PRSP может вести журналы как системных событий, так и ошибок.

Для получения подробной информации о поддерживаемых PRSP MIB, см. документы о соответствии MIB.
