Virtual Extensible Local Area Network VxLAN

Virtual extensible LAN (VxLAN) соединяет сети уровня 2 с использованием конечных точек туннеля VxLAN (VTEP) и туннеля уровня 3 (сегмента). VTEP имеет IP-адрес и взаимодействует с локальным сегментом LAN и IP-транспортной сетью. VTEP может быть гипервизором, коммутатором уровня Top-of-Rack (TOR) или шлюзом. VxLAN может работать между VTEP внутри одного центра обработки данных или соединять разные центры обработки данных. VxLAN маркирует сегменты уровня 2 с помощью сетевого идентификатора (VNID), что позволяет создавать до 16 миллионов туннелей в одной административной области.

VxLAN создает сегменты LAN с использованием инкапсуляции MAC Address-in-User Datagram Protocol (MAC-in-UDP).

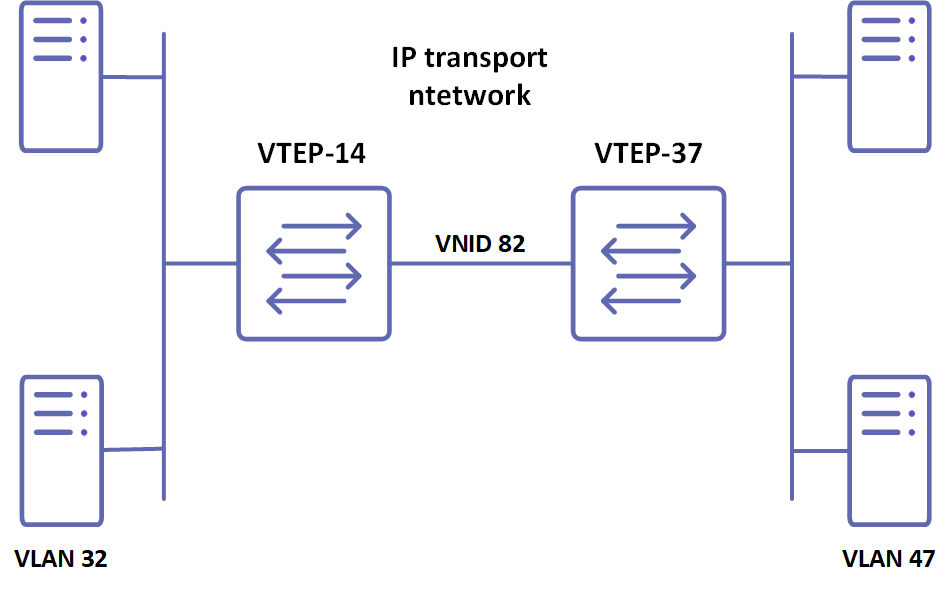

На рисунке 1-6 показаны VLAN 32 и 47, соединенные туннелем VxLAN с именем VNID 82. VTEP-14 маршрутизирует пакеты из VLAN 32 в транспортную сеть на основе IP-адреса VTEP-37. VTEP-37 принимает пакеты, удаляет внешние заголовки и пересылает пакеты хосту, идентифицированному по MAC-адресу назначения в VLAN 47.

Рисунок 1-6: Высокоуровневая архитектура VxLAN

VxLAN EVPN с использованием MP-BGP

PRSP поддерживает VxLAN EVPN (Ethernet Virtual Private Network) с использованием MP-BGP, где обучение MAC-адресов виртуальных машин происходит в плоскости управления с использованием MP-BGP, а не в плоскости данных. Это позволяет динамическое обучение и настройку туннелей и хостов. Отражатели маршрутов BGP могут быть развернуты в магистральной сети оператора. Все устройства на границе провайдера поддерживают пиринговые отношения с отражателями маршрутов BGP. Отражатели маршрутов распространяют маршруты EVPN.
