Таймер задержки отслеживания следующего перехода (Nexthop Tracking Delay Timer)
Интервал задержки между обходами таблицы маршрутизации может быть настроен для отслеживания задержки следующего перехода. Это время определяет, как долго BGP будет ждать перед началом обхода полной таблицы маршрутизации BGP после получения уведомления от NSM об изменении следующего перехода.
Топология

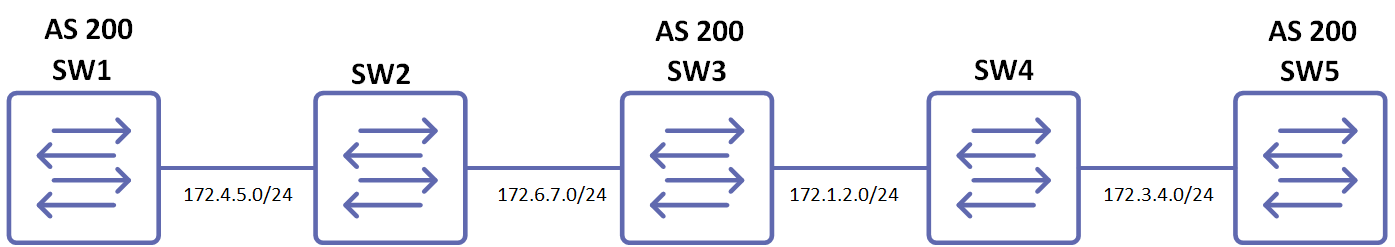

Рисунок 7-129: Топология для таймера задержки отслеживания следующего перехода
SW1
#configure terminal | Перейти в режим конфигурации. |
(config)#interface lo | Указать интерфейс loopback и перейти в режим интерфейса. |
(config-if)#ip address 150.150.150.150/32 secondary | Настроить IP-адрес на этом интерфейсе. |
(config-if)#ip address 100.100.100.100/32 secondary | Настроить IP-адрес на этом интерфейсе. |
(config-if)#exit | Выйти из режима интерфейса. |
(config)#router bgp 200 | Назначить значение ASN (200) маршрутизатору. Диапазон ASN: <1-65535>. |
(config-router)#neighbor 200.200.200.200 remote-as 200 | Указать IP-адрес соседа (200.200.200.200) и значение ASN соседа (200). |
(config-router)#neighbor 200.200.200.200 update-source lo | Указать источник обновлений маршрутизации. |
(config-router)#exit | Выйти из режима маршрутизатора и вернуться в режим конфигурации. |
(config)#router ospf 1 | Настроить процесс OSPF (1). |
(config-router)#network 172.4.5.0/24 area 0 | Анонсировать сеть в area 0. |
(config-router)#redistribute connected | Распространить подключенные маршруты. |
SW2
#configure terminal | Перейти в режим конфигурации. |
(config)#router ospf 1 | Настроить процесс OSPF (1). |
(config-router)#network 172.4.5.0/24 area 0 | Анонсировать сеть в area 0. |
(config-router)#network 172.6.7.0/24 area 0 | Анонсировать сеть в area 0. |
SW3
#configure terminal | Перейти в режим конфигурации. |
(config)#interface lo | Указать интерфейс loopback и перейти в режим интерфейса. |
(config-if)#ip address 200.200.200.200/32 | Настроить IP-адрес на этом интерфейсе. |
(config-if)#exit | Выйти из режима интерфейса. |
(config)#router bgp 200 | Назначить значение ASN (200) маршрутизатору. |
(config-router)#neighbor 100.100.100.100 remote-as 200 | Указать IP-адрес соседа (100.100.100.100) и значение ASN соседа (200). |
(config-router)#neighbor 100.100.100.100 update-source 200.200.200.200 | Указать источник обновлений маршрутизации. |
(config-router)#neighbor 220.220.220.220 remote-as 200 | Указать IP-адрес соседа (220.220.220.220) и значение ASN соседа (200). |
(config-router)#neighbor 220.220.220.220 update-source 150.150.150.150 | Указать источник обновлений маршрутизации. |
(config-router)#exit | Выйти из режима маршрутизатора и вернуться в режим конфигурации. |
(config)#router ospf 1 | Настроить процесс OSPF (1). |
(config-router)#network 172.6.7.0/24 area 0 | Анонсировать сеть в area 0. |
(config-router)#network 172.1.2.0/24 area 0 | Анонсировать сеть в area 0. |
(config-router)#redistribute connected | Распр остранить подключенные маршруты. |
(config-router)#exit | Выйти из режима маршрутизатора и вернуться в режим конфигурации. |
(config)#bgp nexthop-trigger enable | Включить отслеживание следующего перехода. |
(config)#bgp nexthop-trigger delay 20 | Настроить интервал времени задержки для триггера следующего перехода. |
SW4
#configure terminal | Перейти в режим конфигурации. |
(config)#router ospf 1 | Настроить процесс OSPF (1). |
(config-router)#network 172.1.2.0/24 area 0 | Анонсировать сеть в area 0. |
(config-router)#network 172.3.4.0/24 area 0 | Анонсировать сеть в area 0. |
SW5
#configure terminal | Перейти в режим конфигурации. |
(config)#interface lo | Указать интерфейс loopback и перейти в режим интерфейса. |
(config-if)#ip address 220.220.220.220/32 | Настроить IP-адрес на этом интерфейсе. |
(config-if)#exit | Выйти из режима интерфейса. |
(config)#router bgp 200 | Назначить значение ASN (200) маршрутизатору. |
(config-router)#neighbor 150.150.150.150 remote-as 200 | Указать IP-адрес соседа (150.150.150.150) и значение ASN соседа (200). |
(config-router)#neighbor 150.150.150.150 update-source lo | Указать источник обновлений маршрутизации. |
(config-router)#exit | Выйти из режима маршрутизатора и вернуться в режим конфигурации. |
(config)#router ospf 1 | Настроить процесс OSPF (1). |
(config-router)#network 172.3.4.0/24 area 0 | Анонсировать сеть в area 0. |
(config-router)#redistribute connected | Распространить подключенные маршруты. |
Проверка
show ip bgp summary, show ip bgp neighbors, show ip bgp, show bgp nexthop-tracking, show ip bgp scan
SW1
#show ip bgp summary
BGP router identifier 10.12.20.71, local AS number 200
BGP table version is 1
0 BGP AS-PATH entries
0 BGP community entries
Neighbor V AS MsgRcv MsgSen TblVer InQ OutQ Up/ Down State/PfxRcd
200.200.200.200 4 200 15 16 1 0 0 00:06:37 0
Total number of neighbors 1
Total number of Established sessions 1
#show ip bgp neighbors
BGP neighbor is 200.200.200.200, remote AS 200, local AS 200, internal link
BGP version 4, remote router ID 200.200.200.200 local router ID 10.12.20.71
BGP state = Established, up for 00:06:40
Last read 00:06:40, hold time is 90, keepalive interval is 30 seconds
Neighbor capabilities:
Route refresh: advertised and received (old and new)
Address family IPv4 Unicast: advertised and received
Received 15 messages, 0 notifications, 0 in queue
Sent 16 messages, 0 notifications, 0 in queue
Route refresh request: received 0, sent 0
Minimum time between advertisement runs is 5 seconds
Update source is lo
For address family: IPv4 Unicast
BGP table version 1, neighbor version 1
Index 1, Offset 0, Mask 0x2
Community attribute sent to this neighbor (both)
0 accepted prefixes
0 announced prefixes
Connections established 1; dropped 0
Local host: 100.100.100.100, Local port: 37676
Foreign host: 200.200.200.200, Foreign port: 179 Nexthop: 100.100.100.100
Nexthop global: :: Nexthop local: ::
BGP connection: non shared network
#show bgp nexthop-tracking
Configured NHT: DISABLED
NHT Delay time-interval : 5
BGP VRF: (Default) VRF_ID 0
BGP Instance: (Default), AS: 200, router-id 10.12.20.71
#show ip bgp scan
BGP VRF: (Default) VRF_ID 0 BGP scan interval is 60 scan remain-time: 38 Current BGP nexthop cache:
SW3
#show ip bgp summary
BGP router identifier 200.200.200.200, local AS number 200
BGP table version is 1
0 BGP AS-PATH entries
0 BGP community entries
Neighbor V AS MsgRcv MsgSen TblVer InQ OutQ Up/ Down State/PfxRcd
100.100.100.100 4 200 17 19 1 0 0 00:07:41 0
220.220.220.220 4 200 95 101 1 0 0 00:07:12 0
Total number of neighbors 2
Total number of Established sessions 2
#show ip bgp neighbors
BGP neighbor is 100.100.100.100, remote AS 200, local AS 200, internal link
BGP version 4, remote router ID 10.12.20.71 local router ID 200.200.200.200
BGP state = Established, up for 00:07:46
Last read 00:07:46, hold time is 90, keepalive interval is 30 seconds
Neighbor capabilities:
Route refresh: advertised and received (old and new)
Address family IPv4 Unicast: advertised and received
Received 17 messages, 0 notifications, 0 in queue
Sent 19 messages, 0 notifications, 0 in queue
Route refresh request: received 0, sent 0
Minimum time between advertisement runs is 5 seconds
Update source is 200.200.200.200
For address family: IPv4 Unicast
BGP table version 1, neighbor version 1
Index 1, Offset 0, Mask 0x2
Community attribute sent to this neighbor (both)
0 accepted prefixes
0 announced prefixes
Connections established 1; dropped 0
Local host: 200.200.200.200, Local port: 179
Foreign host: 100.100.100.100, Foreign port: 37676 Nexthop: 200.200.200.200
Nexthop global: :: Nexthop local: ::
BGP connection: non shared network
BGP neighbor is 220.220.220.220, remote AS 200, local AS 200, internal link
BGP version 4, remote router ID 220.220.220.220
local router ID 200.200.200.200
BGP state = Established, up for 00:07:17
Last read 00:07:17, hold time is 90, keepalive interval is 30 seconds
Neighbor capabilities:
Route refresh: advertised and received (old and new)
Address family IPv4 Unicast: advertised and received
Received 94 messages, 1 notifications, 0 in queue
Sent 97 messages, 4 notifications, 0 in queue
Route refresh request: received 0, sent 0
Minimum time between advertisement runs is 5 seconds
Update source is 150.150.150.150
For address family: IPv4 Unicast
BGP table version 1, neighbor version 1
Index 2, Offset 0, Mask 0x4
Community attribute sent to this neighbor (both)
0 accepted prefixes
0 announced prefixes
Connections established 6; dropped 5
Local host: 150.150.150.150, Local port: 39831
Foreign host: 220.220.220.220, Foreign port: 179
Nexthop: 150.150.150.150
Nexthop global: :: Nexthop local: ::
BGP connection: non shared network
Last Reset: 00:07:22, due to BGP Notification received
Notification Error Message: (Cease/Other Configuration Change.)
#show bgp nexthop-tracking
Configured NHT: ENABLED
NHT Delay time-interval : 20
BGP VRF: (Default) VRF_ID 0
BGP Instance: (Default), AS: 200, router-id 200.200.200.200
NHT is Enabled
Recvd Msg count from RIB: 0
NHT delay-timer remaining seconds: 0
BGP nexthop(s):
Total number of IPV4 nexthops : 0
Total number of IPV6 nexthops : 0
#show ip bgp scan
BGP VRF: (Default) VRF_ID 0 BGP scan interval is 60 scan remain-time: 11 Current BGP nexthop cache:
SW5
#show ip bgp summary
BGP router identifier 220.220.220.220, local AS number 200
BGP table version is 1
0 BGP AS-PATH entries
0 BGP community entries
Neighbor V AS MsgRcv MsgSen TblVer InQ OutQ Up/ Down State/PfxRcd
150.150.150.150 4 200 99 101 1 0 0 00:08:26 0
Total number of neighbors 1
Total number of Established sessions 1
#show ip bgp neighbors
BGP neighbor is 150.150.150.150, remote AS 200, local AS 200, internal link
BGP version 4, remote router ID 200.200.200.200 local router ID 220.220.220.220
BGP state = Established, up for 00:08:29
Last read 00:08:29, hold time is 90, keepalive interval is 30 seconds
Neighbor capabilities:
Route refresh: advertised and received (old and new)
Address family IPv4 Unicast: advertised and received
Received 96 messages, 3 notifications, 0 in queue
Sent 99 messages, 2 notifications, 0 in queue
Route refresh request: received 0, sent 0
Minimum time between advertisement runs is 5 seconds
Update source is lo
For address family: IPv4 Unicast
BGP table version 1, neighbor version 1
Index 1, Offset 0, Mask 0x2
Community attribute sent to this neighbor (both)
0 accepted prefixes
0 announced prefixes
Connections established 6; dropped 5
Local host: 220.220.220.220, Local port: 179
Foreign host: 150.150.150.150, Foreign port: 39831 Nexthop: 220.220.220.220
Nexthop global: :: Nexthop local: ::
BGP connection: non shared network
Last Reset: 00:08:34, due to BGP Notification sent
Notification Error Message: (Cease/Other Configuration Change.)
#show bgp nexthop-tracking
Configured NHT: DISABLED
NHT Delay time-interval : 5
BGP VRF: (Default) VRF_ID 0
BGP Instance: (Default), AS: 200, router-id 220.220.220.220
#show ip bgp scan
BGP VRF: (Default) VRF_ID 0 BGP scan interval is 60 scan remain-time: 22 Current BGP nexthop cache:
