FDS-5456YC

Общие сведения

FDS-5456YC - 1U коммутатор Fplus - предназначен для выполнения задач коммутации и маршрутизации пакетов в соответствии с технологиями Ethernet и стеком протоколов TCP/IP. Может использоваться в центрах обработки данных (ЦОД), в операторских и кампусных сетях, в сетях передачи данных крупных и малых предприятий.
Коммутатор поддерживает 48 портов SFP28 со скоростью 1/10/25 Гбит/с и 8 портов QSFP28 со скоростью 40/100 Гбит/с.

Внешний вид

Коммутатор FDS-5456YC разработан для монтажа в стандартную 19" стойку. Все интерфейсы передачи данных расположены с передней стороны для удобства эксплуатации. С задней стороны устанавливаются блоки питания и охлаждения.

Внешний вид коммутатора спереди

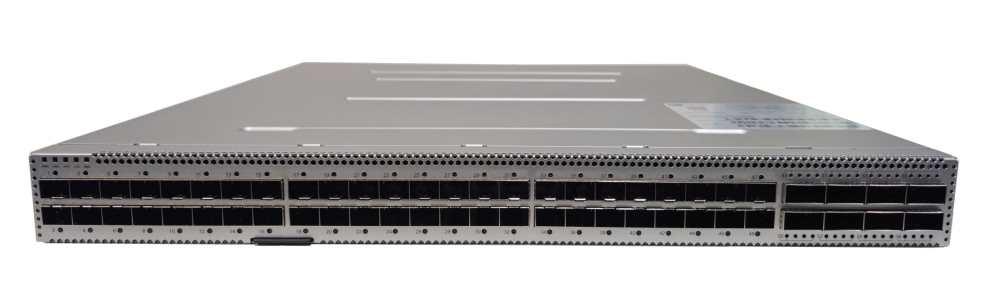

Рисунок 1. Внешний вид коммутатора спереди

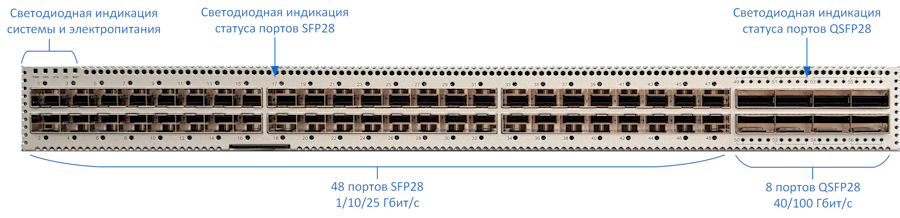

Рисунок 2. Передняя панель коммутатора

Описание светодиодной индикации системы и электропитания

Обозна- чение	Описание	Цвет диода	Описание работы диодов
PWR	Индикатор работы электропитания	зеленый оранжевый	Горит зеленый - оба блока питания работают корректно. Горит оранжевый - один из блоков питания (или оба) не работают или присутствуют ошибки.
FAN	Индикатор работы блоков вентиляторов	зеленый	Горит зеленый - все блоки обдува работают корректно.
SYS	Индикатор состояния системы	зеленый	Мигает - происходит процесс загрузки операционной системы, Горит - горит постоянно после загрузки операционной системы.
LOC	Поиск коммутатора в стойке	зеленый	Зарезервирован для будущих реализаций.
BMC	Индикатор работы контроллера	зеленый	Зарезервирован для будущих реализаций.

Описание светодиодной индикации портов SFP28

Обозна- чение	Описание	Цвет диода	Описание работы диодов
1 - 48	Порты SFP28	зеленый (конфигурация интерфейса 25 Гбит/с); оранжевый (конфигурация интерфейса менее 25 Гбит/с)	Горит - порт в рабочем состоянии; Мигает - на порту есть трафик.

Описание светодиодной индикации портов QSFP28

Обозна- чение	Описание	Цвет диода	Описание работы диодов
49 - 56	Порты QSFP28	зеленый (конфигурация интерфейса 100 Гбит/с); оранжевый (конфигурация интерфейса менее 100 Гбит/с)	Горит - порт в рабочем состоянии; Мигает - на порту есть трафик.

Внешний вид коммутатора сзади

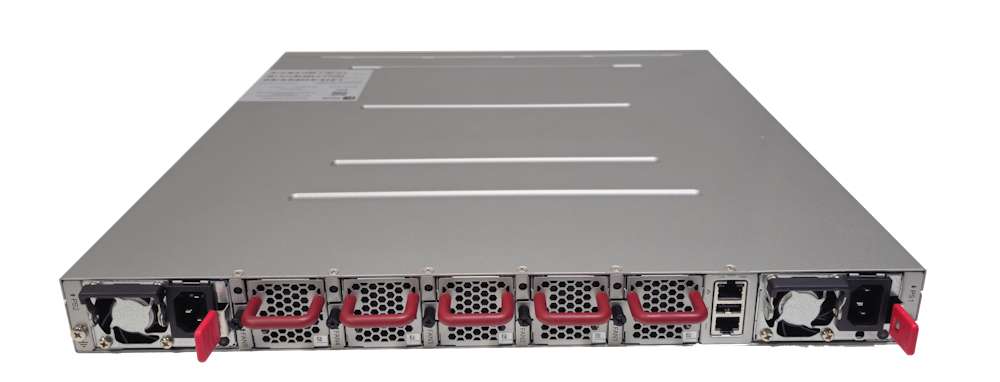

Рисунок 3. Вид коммутатора сзади

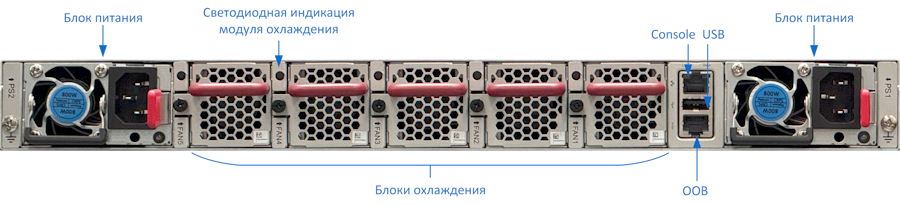

Рисунок 4. Задняя панель коммутатора

Замечание

Производитель имеет право менять внешний вид комплектующих без предварительного уведомления.

Описание функциональных портов и кнопок

Обоз- начение	Описание
Console	Последовательный консольный порт для локального управления коммутатором с помощью CLI. Соответствует стандарту RS232. Поддерживаемые скорости: 115200бит/c. Стандартное значение: 115200бит/c.
USB	USB порт используется для подключения Flash-накопителя при работе с конфигурационными файлами и образами программного обеспечения. Совместимость: USB 2.0.
ETH-порт управления (OOB)	Ethernet порт RJ45 служит для подключения к выделенной сети управления. Поддерживает работу на скорости 1000Мбит/c полный дуплекс. Совместимость: кабель UTP категории 5 и выше.

Описание светодиодной индикации модуля охлаждения

Описание	Цвет диода	Описание работы диодов
Индикатор работы модуля охлаждения	зеленый оранжевый	Горит зеленый - блок охлаждения работает корректно. Горит оранжевый - блок охлаждения не работает или присутствуют ошибки.

Интерфейсные модули

Все сервисные интерфейсы коммутатора реализованы в форм-факторах SFP28/QSFP28:

• 48 портов SFP28, каждый порт поддерживает 1/10/25 Гбит/с,

• 8 портов QSFP28, каждый порт поддерживает 40/100 Гбит/с.

  Порт	Описание	Совместимые компоненты
  1/10/25G SFP28	Соответствует стандарту IEEE802.3by	Трансиверы SFP/SFP+/SFP28 Кабели SFP+/SFP28
  40/100G QSPF28	Соответствует стандарту IEEE 802.3ba Поддерживает разделение на 4 порта 10/25G	Трансиверы QSFP/QSFP28 Кабели QSFP/QSFP28

Поддерживается широкая номенклатура оригинальных оптических и электрических интерфейсных модулей и соединительных кабелей.

Электропитание

Система электропитания коммутатора FDS-5456YC выполнена в виде двух резервируемых (1+1) блоков питания, установленных справа и слева с задней стороны коммутатора. Питание коммутатора может осуществляться как от сети переменного тока AC (220 В, 50/60Гц), так и от сети постоянного тока DC
(-48 ... -60 В), а также комбинацией блоков питания АС и DC.
Блоки питания поддерживают горячую замену.
Доступны четыре версии модулей в зависимости от требуемого направления охлаждения и типа электропитания:

• FPN-PS650DF: DC, обдув со стороны интерфейсов,
• FPN-PS650DB: DC, обдув со стороны блоков питания,
• FPN-PS650AF: AC, обдув со стороны интерфейсов,
• FPN-PS650AB: AC, обдув со стороны блоков питания.

Охлаждение

Коммутатор FDS-5456YC комплектуется 5 модулями охлаждения, которые устанавливаются с задней стороны коммутатора. Каждый из модулей содержит вентиляторы с управляемой скоростью вращения. Скорость вращения меняется автоматически и зависит от внутренней температуры устройства.
В зависимости от требуемого направления охлаждения, коммутатор комплектуется модулями соответствующего типа:

• FPN-FAN005-F: обдув со стороны интерфейсов,
• FPN-FAN005-B: обдув со стороны блоков питания.

Все модули охлаждения в шасси должны быть одного направления обдува.
Поддерживается горячая замена блоков охлаждения.

Внимание

Категорически запрещается переносить коммутатор за ручки модулей охлаждения.

В зависимости от типа электропитания и блоков охлаждения коммутаторы могут поставляться в четырех вариантах:

Модель	Комплектация
1	Блок питания от сети переменного тока с забором воздуха со стороны интерфейсов. Блок вентиляторов с забором воздуха со стороны интерфейсов.
2	Блок питания от сети переменного тока с забором воздуха со стороны блоков питания. Блок вентиляторов с забором воздуха со стороны блоков питания.
3	Блок питания от сети постоянного тока с забором воздуха со стороны интерфейсов. Блок вентиляторов с забором воздуха со стороны интерфейсов.
4	Блок питания от сети постоянного тока с забором воздуха со стороны блоков питания. Блок вентиляторов с забором воздуха со стороны блоков питания.

Характеристики

Основные характеристики коммутаторов серии FDS-5456YC представлены в таблице:

Характеристика	Описание
Порты 1/10/25 Гбит/с, шт	48
Порты 40/100 Гбит/с, шт	8
Оперативная память, Гб	8
Накопитель, Гб	30
Габариты (В x Ш x Г), мм	Размер без монтажных элементов: 44x440x470
Вес (без упаковки), кг	10
Рабочие характеристики системы электропитания	220 В AC - 240 В AC, 50/60Гц или -48 В DC
Типовое энергопотребление, Вт	280
Максимальное энергопотребление, Вт	460
Рабочий температурный диапазон, °C	+5 ... +35
Температурный режим хранения, °C	-40 ... +70
Относительная влажность, %	5 ... 90, без конденсации
