FDS-7532D1

Общие сведения

FDS-7532D1 - 1U коммутатор Fplus - предназначен для выполнения задач коммутации и маршрутизации пакетов в соответствии с технологиями Ethernet и стека протокола TCP/IP. Может использоваться в центрах обработки данных (ЦОД), сетях передачи данных операторов связи, а также на сетях крупных и малых предприятий.
Коммутатор поддерживает 32 порта QSFP56-DD со скоростью 100/200/400 Гбит/с и 2 порта SFP+ 10 Гбит/с (зарезервированы под будущее использование).

Внешний вид

Коммутатор FDS-7532D1 разработан для монтажа в стандартную 19" стойку. Все интерфейсы передачи данных и управления расположены с передней стороны для удобства эксплуатации. С задней стороны устанавливаются блоки питания и охлаждения.

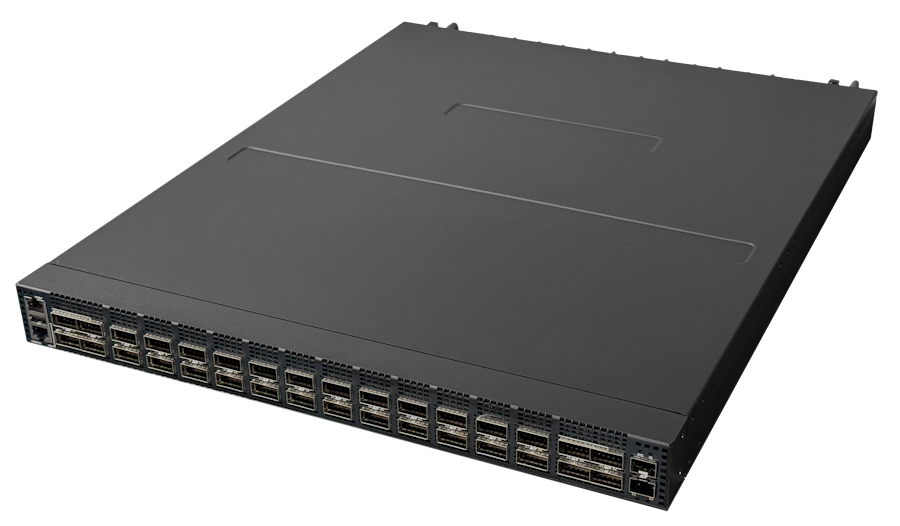

Внешний вид коммутатора спереди

Рисунок 1. Внешний вид коммутатора спереди

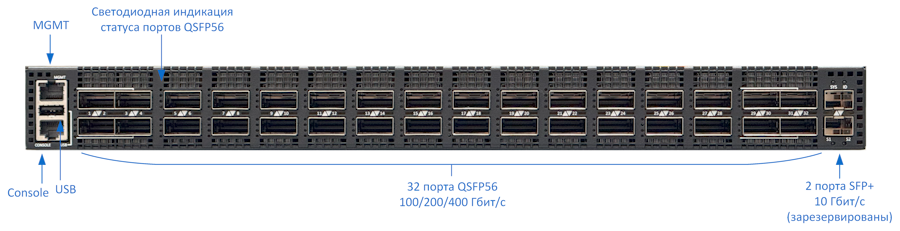

Рисунок 2. Передняя панель коммутатора

Внешний вид коммутатора сзади

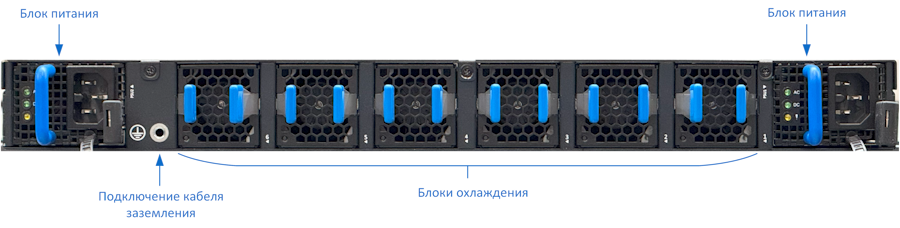

Рисунок 3. Вид коммутатора сзади

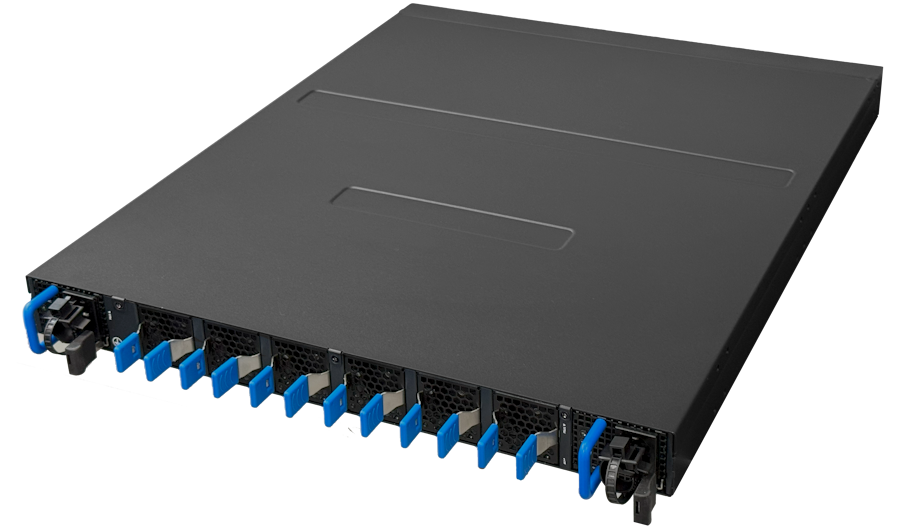

Рисунок 4. Задняя панель коммутатора

Замечание

Производитель имеет право менять внешний вид комплектующих без предварительного уведомления.

Описание функциональных портов и кнопок

Обоз- начение	Описание
Console	Последовательный консольный порт для локального управления коммутатором с помощью CLI. Соответствует стандарту RS232. Поддерживаемые скорости: 115200бит/c. Стандартное значение: 115200бит/c.
USB	USB порт используется для подключения Flash-накопителя при работе с конфигурационными файлами и образами программного обеспечения. Совместимость: USB 2.0.
MGMT	Ethernet порт RJ45 служит для подключения к выделенной сети управления. Поддерживает работу на скорости 1000Мбит/c полный дуплекс. Совместимость: кабель UTP категории 5 и выше.

Интерфейсные модули

Все сервисные интерфейсы коммутатора реализованы в форм-факторах SFP+/QSFP56-DD:

• 32 порта QSFP56-DD, каждый порт поддерживает 100/200/400 Гбит/с,
• 2 порта SFP+ зарезервированы под будущее использование.

Порт	Описание	Совместимые компоненты
10G SFP+	Соответствует стандарту IEEE802.3ae	Зарезервировано
100/200/400G QSFP-DD	Поддерживает сплит интерфейсов на порты 10/25/50/100/200G Гбит/с	Трансиверы QSFP/QSFP28 Кабели QSFP/QSFP28

Поддерживается широкая номенклатура оригинальных оптических и электрических интерфейсных модулей и соединительных кабелей.

Электропитание

Система электропитания коммутатора FDS-7532D1 выполнена в виде двух резервируемых (1+1) блоков питания, установленных справа и слева с задней стороны коммутатора. Питание коммутатора может осуществляться как от сети переменного тока AC (220 В, 50/60Гц), так и от сети постоянного тока DC
(-48 ... -60 В).
Блоки питания поддерживают горячую замену.
Доступны четыре версии модулей в зависимости от требуемого направления охлаждения и типа электропитания:

• FPN-PS1600DF: DC, обдув со стороны интерфейсов,
• FPN-PS1600DB: DC, обдув со стороны блоков питания,
• FPN-PS1600AF: AC, обдув со стороны интерфейсов,
• FPN-PS1600AB: AC, обдув со стороны блоков питания.

Охлаждение

Коммутатор FDS-7532D1 комплектуется 6 модулями охлаждения, которые устанавливаются с задней стороны коммутатора. Каждый из модулей содержит вентиляторы с управляемой скоростью вращения. Скорость вращения меняется автоматически и зависит от внутренней температуры устройства.
В зависимости от требуемого направления охлаждения, коммутатор комплектуется модулями соответствующего типа:

• FPN-FAN006-F: обдув со стороны интерфейсов,
• FPN-FAN006-B: обдув со стороны блоков питания.

Все модули охлаждения в шасси должны быть одного направления обдува.
Поддерживается горячая замена блоков охлаждения.

Внимание

Категорически запрещается переносить коммутатор за ручки модулей охлаждения.

В зависимости от типа электропитания и блоков охлаждения коммутаторы могут поставляться в четырех вариантах:

Модель	Комплектация
1	Блок питания от сети переменного тока с забором воздуха со стороны интерфейсов. Блок вентиляторов с забором воздуха со стороны интерфейсов.
2	Блок питания от сети переменного тока с забором воздуха со стороны блоков питания. Блок вентиляторов с забором воздуха со стороны блоков питания.
3	Блок питания от сети постоянного тока с забором воздуха со стороны интерфейсов. Блок вентиляторов с забором воздуха со стороны интерфейсов.
4	Блок питания от сети постоянного тока с забором воздуха со стороны блоков питания. Блок вентиляторов с забором воздуха со стороны блоков питания.

Внимание

Запрещается установка модулей охлаждения и питания с разным направлением обдува.

Характеристики

Основные характеристики коммутаторов серии FDS-7532D1 представлены в таблице:

Характеристика	Описание
Порты 10 Гбит/с, шт	2
Порты 100/200/400 Гбит/с, шт	32
Оперативная память, Гб	16
Накопитель, Гб	64
Габариты (В x Ш x Г), мм	Размер без монтажных элементов: 44x440x588
Вес (без упаковки), кг	16
Рабочие характеристики системы электропитания	220 В AC - 240 В AC, 50/60Гц или -48 В DC
Типовое энергопотребление, Вт	745
Максимальное энергопотребление, Вт	1300
Рабочий температурный диапазон (при заборе воздуха со стороны блоков питания), °C	+5 ... +35
Рабочий температурный диапазон (при заборе воздуха со стороны интерфейсов), °C	+5 ... +45
Температурный режим хранения, °C	-40 ... +70
Относительная влажность, %	5 ... 90, без конденсации
