LSA Throttling
Этот раздел содержит примеры базовой настройки ограничения LSA в OSPF.
Функция ограничения Link-State Advertisement (LSA) в OSPF предоставляет механизм для динамического замедления обновлений LSA в периоды нестабильности сети. Она также позволяет ускорить сходимость OSPF, обеспечивая ограничение скорости LSA в миллисекундах, когда сеть стабильна.
Как работает ограниче ние LSA в OSPF
Команда timers throttle lsa all управляет генерацией (отправкой) LSA. Первый LSA всегда генерируется немедленно при изменении топологии OSPF, а следующий LSA контролируется минимальным интервалом начала. Последующие LSA для одного и того же LSA ограничиваются по скорости до достижения максимального интервала. "Один и тот же LSA" определяется как instance LSA, содержащий тот же номер LSA ID, тип LSA и router ID анонсирующего маршрутизатора.
Команда timers lsa arrival управляет минимальным интервалом для принятия одного и того же LSA. Если instance одного и того же LSA поступает раньше установленного интервала, он отбрасывается. Рекомендуется, чтобы интервал прибытия был меньше или равен времени удержания команды timers throttle lsa all.
Топология
Диаграмма показывает минимальную конфигурацию, необходимую для включения функции таймеров ограничения LSA в OSPF. SW1 и SW2 — это два маршрутизатора в Area 0, подключенные к сети 10.10.10.0/24.
Примечание: Настройте один интерфейс так, чтобы он принадлежал только одной area. Однако возможно настроить разные интерфейсы маршрутизатора для принадлежности к разным областям.

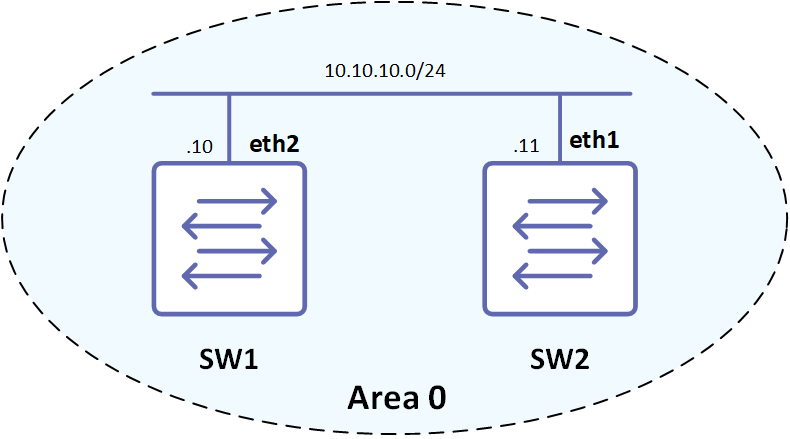

Рисунок 4-70: Базовая топология OSPF
SW1
#configure terminal | Перейти в режим конфигурации. |
(config)#interface lo | Указать интерфейс loopback для настройки. |
(config-if)#ip address 1.1.1.1/32 | Настроить IP-адрес (1.1.1.1) для интерфейса loopback. |
(config-if)#exit | Выйти из режима интерфейса. |
(config)#router ospf 1 | Настроить процесс маршрутизации и указать Process ID (1). Process ID должен быть уникальным положительным числом, идентифицирующим процесс маршрутизации. |
(config-router)#network 10.10.10.0/24 area 0 | Определить интерфейс (10.10.10.0/24), на котором работает OSPF, и связать его с Area ID (0) (Area ID 0 указывает на магистральную area). |
(config-router)#network 1.1.1.1/32 area 0 | Определить интерфейс (1.1.1.1/32), на котором работает OSPF, и связать его с Area ID (0) (Area ID 0 указывает на магистральную area). |
(config-router)#timers throttle lsa all 10000 20000 45000 | Настроить таймеры ограничения LSA (начальный интервал: <0-600000>, минимальный интервал удержания: <1-600000> и максимальный интервал ожидания: <1-600000>) в миллисекундах. Значения по умолчанию: начальный интервал: 0, минимальный интервал удержания: 5 сек, максимальный интервал ожидания: 5 сек. |
(config-router)#logging monitor 7 | Включить глобальный мониторинг логов. |
(config-router)#logging level ospf 7 | Включить глобальный уровень логирования для OSPF. |
(config-router)#end | Выйти из режима маршрутизатора. |
SW2
#configure terminal | Перейти в режим конфигурации. |
(config)#router ospf 1 | Настроить процесс маршрутизации и указать Process ID (1). Process ID должен быть уникальным положительным числом, идентифицирующим процесс маршрутизации. |
(config-router)#network 10.10.10.0/24 area 0 | Определить интерфейс (10.10.10.0/24), на котором работает OSPF, и связать его с Area ID (0). |
Проверка
SW1
Проверьте вывод команды show ip ospf и убедитесь, что начальная задержка, минимальное время удержания и максимальное время ожидания для ограничения LSA настроены.
#show ip ospf 1
Routing Process "ospf 1" with ID 1.1.1.1
Process uptime is 11 minutes
Process bound to VRF default
Conforms to RFC2328, and RFC1583 Compatibility flag is disabled
Supports only single TOS(TOS0) routes
Supports opaque LSA
Supports Graceful Restart
SPF schedule delay initial 0 secs 500 msecs
SPF schedule delay min 0 secs 500 msecs
SPF schedule delay max 50 secs 0 msecs
Refresh timer 10 secs
Number of incoming current DD exchange neighbors 0/64
Number of outgoing current DD exchange neighbors 0/64
Initial LSA throttle delay 10 secs 0 msecs
Minimum hold time for LSA throttle 20 secs 0 msecs
Maximum wait time for LSA throttle 45 secs 0 msecs
Minimum LSA arrival 1 secs 0 msecs
Number of external LSA 0. Checksum 0x000000
Number of opaque AS LSA 0. Checksum 0x000000 Number of non-default external LSA 0
External LSA database is unlimited.
Number of LSA originated 4
Number of LSA received 4
Number of areas attached to this router: 1
MemPool - struct ospf lsa : (0-8) | Total (8/100000) blk_size:160
MemPool - struct rxmt : | Total (0/0) blk_size:8
Area 0.0.0.0 (BACKBONE)
Number of interfaces in this area is 2(2)
Number of fully adjacent neighbors in this area is 1
Area has no authentication
SPF algorithm last executed 00:10:12.807 ago
SPF algorithm executed 5 times
Number of LSA 7. Checksum 0x02c480
Dste Staus: Disabled
#show ip ospf neighbor
Total number of full neighbors: 1
OSPF process 1 VRF(default):
Neighbor ID Pri State Dead Time Address Interface Instance ID
3.1.1.1 1 Full/Backup 00:00:34 10.10.10.11 eth1 0
#debug ospf database-timer rate-limit
#show debugging ospf OSPF debugging status:
OSPF rate limit timer events debugging is on
(config)#int lo
(config-if)#shutdown
2022 Mar 29 16:32:36.838 : PRSP : OSPF : NOTIF : [OSPF_OPR_LINK_DOWN_4]: Received Link down for interface: lo
2022 Mar 29 16:32:36.838 : PRSP : OSPF : INFO : Starting Rate Limit Timer for
LSA[0.0.0.0:Type1:1.1.1.1:(self)]: with 10000 msec delay
2022 Mar 29 16:32:36.838 : PRSP : OSPF : NOTIF : [OSPF_OPR_STATE_4]: [lo:1.1.1.1]: Status change Loopback -> Down
(config-if)#no shutdown
2022 Mar 29 16:32:42.705 : PRSP : OSPF : NOTIF : [OSPF_OPR_LINK_UP_4]:
Received Link up for interface: lo
2022 Mar 29 16:32:42.705 : PRSP : OSPF : NOTIF : [OSPF_OPR_STATE_4]: [lo:1.1.1.1]: Status change Down -> Loopback
2022 Mar 29 16:32:46.853 : PRSP : OSPF : INFO : Rate Limit Timer for LSA[0.0.0.0:Type1:1.1.1.1:(self)]: expired
2022 Mar 29 16:32:46.853 : PRSP : OSPF : INFO : For Next Instance of
LSA[0.0.0.0:Type1:1.1.1.1:(self)]: generation wait 20000 msec (config-if)#shutdown
2022 Mar 29 16:32:54.353 : PRSP : OSPF : NOTIF : [OSPF_OPR_LINK_DOWN_4]: Received Link down for interface: lo
2022 Mar 29 16:32:54.353 : PRSP : OSPF : INFO : Starting Rate Limit Timer for
LSA[0.0.0.0:Type1:1.1.1.1:(self)]: with 12499 msec delay
2022 Mar 29 16:32:54.353 : PRSP : OSPF : NOTIF : [OSPF_OPR_STATE_4]: [lo:1.1.1.1]: Status change Loopback -> Down
(config-if)#no shutdown
2022 Mar 29 16:32:59.252 : PRSP : OSPF : NOTIF : [OSPF_OPR_LINK_UP_4]:
Received Link up for interface: lo
2022 Mar 29 16:32:59.252 : PRSP : OSPF : NOTIF : [OSPF_OPR_STATE_4]: [lo:1.1.1.1]: Status change Down -> Loopback
2022 Mar 29 16:33:06.870 : PRSP : OSPF : INFO : Rate Limit Timer for LSA[0.0.0.0:Type1:1.1.1.1:(self)]: expired
2022 Mar 29 16:33:06.870 : PRSP : OSPF : INFO : For Next Instance of
LSA[0.0.0.0:Type1:1.1.1.1:(self)]: generation wait 40000 msec
SW2
Проверьте вывод команды show ip ospf neighbor и убедитесь, что соседство OSPF ус тановлено.
#show ip ospf neighbor
Total number of full neighbors: 1
OSPF process 1 VRF(default):
Neighbor ID Pri State Dead Time Address Interface Instance ID
1.1.1.1 1 Full/DR 00:00:33 10.10.10.10 eth1 0
Проверьте вывод команды show ip ospf database и убедитесь, что LSA (в данном случае Router LSA) обновляется в соответствии с настроенными таймерами ограничения частоты обновления LSA, сконфигурированными на его соседе.
#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 373 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 71 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 375 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 372 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 373 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 372 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 373 0x80000001 0x566c 8
#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 378 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 76 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 380 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 377 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 378 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 377 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 378 0x80000001 0x566c 8
#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 380 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 78 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 382 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 379 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 380 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 379 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 380 0x80000001 0x566c 8
#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 381 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 79 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 383 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 380 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 381 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 380 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 381 0x80000001 0x566c 8
#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 382 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 80 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 384 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 381 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 382 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 381 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 382 0x80000001 0x566c 8
#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 383 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 81 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 385 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 382 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 383 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 382 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 383 0x80000001 0x566c 8
Настройка таймеров поступления LSA в OSPF
Диаграмма показывает минимальную конфигурацию, необходимую для включения функции минимального времени поступления LSA в OSPF. SW1 и SW2 — это два маршрутизатора в Area 0, подключённые к сети 10.10.10.0/24.
Примечание: Настройте один интерфейс так, чтобы он принадлежал только одной Area. Однако можно настроить разные интерфейсы на маршрутизато ре так, чтобы они принадлежали разным Area.
Топология
Рисунок 4-71: Базовая топология OSPF
Конфигурация
SW1
#configure terminal | Enter configure mode. |
(config)#interface lo | Specify the interface loopback to configure. |
(config-if)#ip address 1.1.1.1/32 | Configure the ip address (1.1.1.1) to interface loopback. |
(config-if)#exit | Exit interface mode. |
(config)#router ospf 1 | Configure the routing process, and specify the Process ID (1). The Process ID should be a unique positive integer identifying the routing process. |
(config-router)#network 10.10.10.0/24 area 0 | Define the interface (10.10.10.0/24) on which OSPF runs, and associate the area ID (0) with the interface (area ID 0 specifies the backbone area). |
(config-router)#network 1.1.1.1/32 area 0 | Define the interface (1.1.1.1/32) on which OSPF runs, and associate the area ID (0) with the interface (area ID 0 specifies the backbone area). |
(config-router)#end | Exit router mode |
SW2
#configure terminal | Enter configure mode. |
(config)#router ospf 1 | Configure the routing process, and specify the Process ID (1\). The Process ID should be a unique positive integer identifying the routing process. |
(config-router)#network 10.10.10.0/24 area 0 | Define the interface (10.10.10.0/24\) on which OSPF runs, and associate the area ID (0\) with the interface. |
(config-router)#timers lsa arrival 100000 | Configure Minimum LSA Arrival timers (Minimum LSA arrival Interval:< 0-600000>) in milliseconds. The Default value for Minimum LSA Arrival timer is: 1 sec. |
Проверка
SW1
Проверьте вывод команды show ip ospf и убедитесь, что минимальный таймер поступления LSA по умолчанию установлен на 1 секунду.
#show ip ospf
Routing Process "ospf 1" with ID 1.1.1.1
Process uptime is 11 minutes
Process bound to VRF default
Conforms to RFC2328, and RFC1583 Compatibility flag is disabled
Supports only single TOS(TOS0) routes
Supports opaque LSA
Supports Graceful Restart
SPF schedule delay initial 0 secs 500 msecs
SPF schedule delay min 0 secs 500 msecs
SPF schedule delay max 50 secs 0 msecs
Refresh timer 10 secs
Number of incoming current DD exchange neighbors 0/64
Number of outgoing current DD exchange neighbors 0/64
Initial LSA throttle delay 10 secs 0 msecs
Minimum hold time for LSA throttle 20 secs 0 msecs
Maximum wait time for LSA throttle 45 secs 0 msecs
Minimum LSA arrival 1 secs 0 msecs
Number of external LSA 0. Checksum 0x000000
Number of opaque AS LSA 0. Checksum 0x000000 Number of non-default external LSA 0
External LSA database is unlimited.
Number of LSA originated 4
Number of LSA received 4
Number of areas attached to this router: 1
MemPool - struct ospf lsa : (0-8) | Total (8/100000) blk_size:160
MemPool - struct rxmt : | Total (0/0) blk_size:8
Area 0.0.0.0 (BACKBONE)
Number of interfaces in this area is 2(2)
Number of fully adjacent neighbors in this area is 1
Area has no authentication
SPF algorithm last executed 00:10:12.807 ago
SPF algorithm executed 5 times
Number of LSA 7. Checksum 0x02c480
**Dste Staus: Disabled**
#show ip ospf neighbor
Total number of full neighbors: 1 OSPF process 1 VRF(default):
Neighbor ID Pri State Dead Time Address Interface Instance ID
3.1.1.1 1 Full/Backup 00:00:34 10.10.10.11 eth1
SW2
Проверьте вывод команды show ip ospf и убедитесь, что минимальный таймер поступления LSA по умолчанию установлен на 100 секунд.
#show ip ospf
Routing Process "ospf 1" with ID 3.1.1.1
Process uptime is 23 minutes
Process bound to VRF default
Conforms to RFC2328, and RFC1583 Compatibility flag is disabled
Supports only single TOS(TOS0) routes
Supports opaque LSA
Supports Graceful Restart
SPF schedule delay initial 0 secs 500 msecs
SPF schedule delay min 0 secs 500 msecs
SPF schedule delay max 50 secs 0 msecs
Refresh timer 10 secs
Number of incoming current DD exchange neighbors 0/64
Number of outgoing current DD exchange neighbors 0/64
Initial LSA throttle delay 0 secs 0 msecs
Minimum hold time for LSA throttle 5 secs 0 msecs
Maximum wait time for LSA throttle 5 secs 0 msecs
Minimum LSA arrival 100 secs 0 msecs
Number of external LSA 0. Checksum 0x000000
Number of opaque AS LSA 0. Checksum 0x000000 Number of non-default external LSA 0
External LSA database is unlimited.
Number of LSA originated 3
Number of LSA received 10
Number of areas attached to this router: 1
MemPool - struct ospf lsa : (0-9) | Total (9/100000) blk_size:160
MemPool - struct rxmt : | Total (0/0) blk_size:8
Area 0.0.0.0 (BACKBONE)
Number of interfaces in this area is 1(1)
Number of fully adjacent neighbors in this area is 1
Area has no authentication
SPF algorithm last executed 00:22:12.911 ago
SPF algorithm executed 4 times
Number of LSA 7. Checksum 0x02c281 Dste Staus: Disabled
Проверьте вывод команды show ip ospf neighbor и убедитесь, что соседство OSPF установлено.
#show ip ospf neighbor
Total number of full neighbors: 1 OSPF process 1 VRF(default):
Neighbor ID Pri State Dead Time Address Interface Instance ID
1.1.1.1 1 Full/DR 00:00:35 10.10.10.10 eth1 0
Проверьте вывод команды show ip ospf database и убедитесь, что LSA принимается только с разницей во времени 100 секунд между двумя последовательными LSA.
PRSP#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 1131 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 829 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 1133 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 1130 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 1131 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 1130 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 1131 0x80000001 0x566c 8
PRSP#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 1132 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 831 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 1134 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 1131 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 1132 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 1131 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 1132 0x80000001 0x566c 8
PRSP#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 1133 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 831 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 1135 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 1132 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 1133 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 1132 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 1133 0x80000001 0x566c 8
PRSP#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 1134 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 832 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 1136 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 1133 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 1134 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 1133 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 1134 0x80000001 0x566c 8
#
PRSP#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 1135 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 834 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 1137 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 1134 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 1135 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 1134 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 1135 0x80000001 0x566c 8
PRSP#show ip ospf database
OSPF Router with ID (3.1.1.1) (Process ID 1 VRF default)
Router Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Link count
3.1.1.1 3.1.1.1 1136 0x80000004 0xc60c 1
1.1.1.1 1.1.1.1 834 0x80000008 0xb9f2 2
Net Link States (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum
10.10.10.10 1.1.1.1 1138 0x80000001 0x18e5
Area-Local Opaque-LSA (Area 0.0.0.0)
Link ID ADV Router Age Seq# CkSum Opaque ID
1.0.0.1 3.1.1.1 1135 0x80000001 0x2cf6 1
1.0.0.1 1.1.1.1 1136 0x80000001 0x2af6 1
1.0.0.8 3.1.1.1 1135 0x80000001 0x7d45 8
1.0.0.8 1.1.1.1 1136 0x80000001 0x566c 8
