Редистрибьюция маршрутов в OSPF
В этом примере конфигурация позволяет импортировать маршруты BGP в таблицу маршрутизации OSPF и анонсировать их как внешние LSA типа 5 в area 0.
Топология

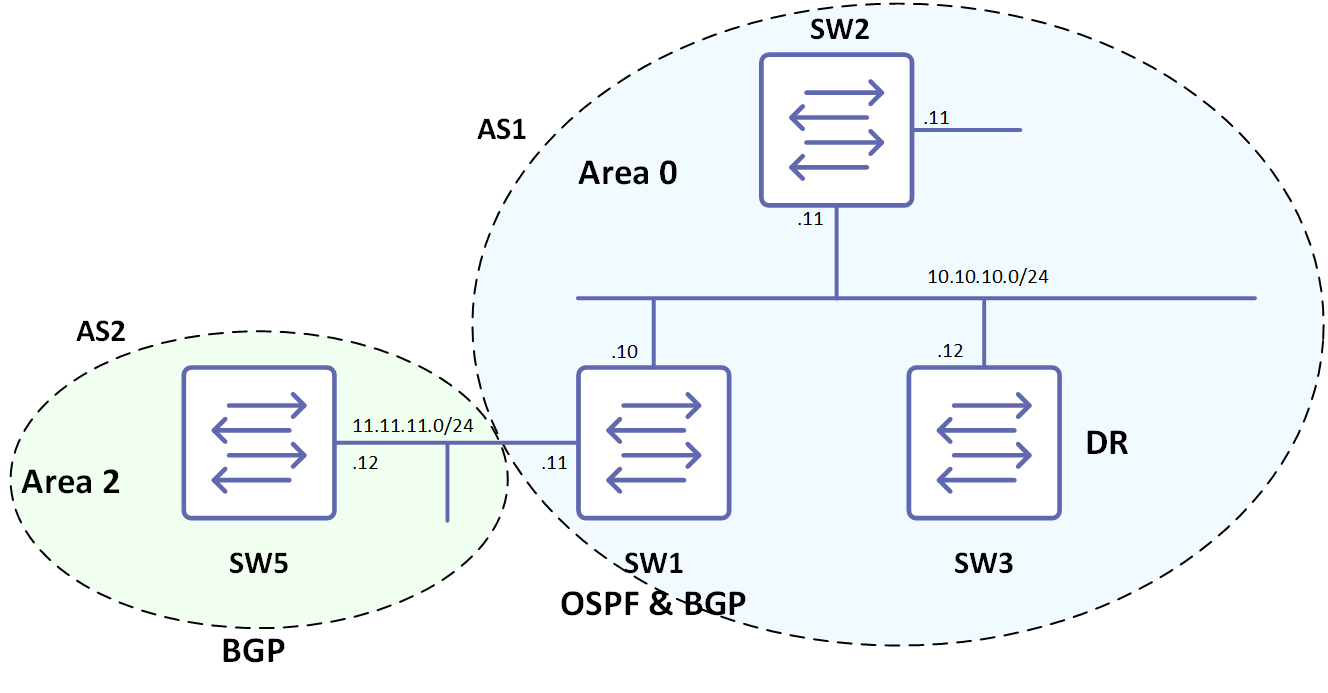

Рисунок 4-63: Redistribute Routes
SW1
#configure terminal | Перейти в режим конфигурации. |
(config)#router ospf 100 | Настроить процесс маршрутизации и указать идентификатор процесса (Process ID) (100). Идентификатор процесса должен быть уникальным положительным числом, идентифицирующим процесс маршрутизации. |
(config-router)#network 10.10.10.0/24 area 0 | Определить интерфейс (10.10.10.0/24), на котором работает OSPF, и ассоциировать идентификатор area (0) с этим интерфейсом (area 0 указывает на магистральную area). |
(config-router)#redistribute bgp | Указать редистрибьюцию маршрутов из другого протокола маршрутизации (BGP) в OSPF. |
Проверка
#show ip ospf route
OSPF process 100:
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
C 10.10.9.0/24 [1] is directly connected, eth2, Area 0.0.0.0
C 10.10.10.0/24 [1] is directly connected, eth3, Area 0.0.0.0
O 10.10.11.0/24 [101] via 10.10.10.11, eth3, Area 0.0.0.0
C 10.10.12.0/24 [1] is directly connected, eth1, Area 0.0.0.0
O 10.10.13.0/24 [102] via 10.10.10.11, eth3, Area 0.0.0.0
O 10.10.14.0/24 [102] via 10.10.10.11, eth3, Area 0.0.0.0
