Один виртуальный маршрутизатор​

В этой конфигурации конечные хосты устанавливают маршрут по умолчанию на IP-адрес виртуального маршрутизатора 1 (VRID = 1), а оба маршрутизатора SW1 и SW2 работают с VRRP. SW1 настроен как Владелец (Owner) для виртуального маршрутизатора 1 (VRID = 1), а SW2 — как Резервный (Backup) для виртуального маршрутизатора 1. Если SW1 выйдет из строя, SW2 возьмет на себя управление виртуальным маршрутизатором 1 и его IP-адресами, обеспечивая непрерывное обслуживание хостов. Настройка только одного виртуального маршрутизатора удваивает стоимость и оставляет SW2 в режиме ожидания все время.

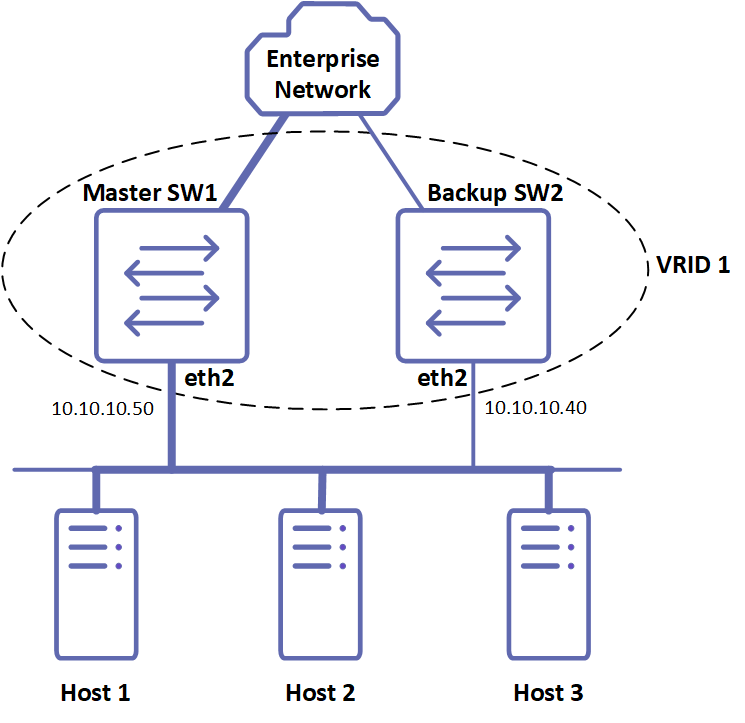

Рисунок 1-46: VRRP с одним виртуальным маршрутизатором

SW1

#configure terminalПерейти в режим конфигурации.
(config)#router vrrp 1 eth2Создать instance VRRP для интерфейса eth2.
(config-router)#virtual-ip 10.10.10.50 ownerУстановить виртуальный IP-адрес для VRRP-сессии. Определить состояние по умолчанию (владелец) маршрутизатора VRRP в рамках виртуального маршрутизатора.
(config-router)#preempt-mode trueУстановить режим preempt, чтобы указать, что маршрутизатор с наивысшим приоритетом будет резервным для мастера, если мастер недоступен.
(config-router)#advertisement-interval 100Настроить интервал объявлений на 100 сотых секунды (значение должно быть кратно 5).
(config-router)#enableВключить VRRP-сессию на маршрутизаторе.

SW2

#configure terminalПерейти в режим конфигурации.
(config)#router vrrp 1 eth2Создать instance VRRP для интерфейса eth2.
(config-router)#virtual-ip 10.10.10.50Установить виртуальный IP-адрес для VRRP-сессии.
(config-router)#priority 200Настроить приоритет на 200 (меньше 255), так как SW2 является резервным маршрутизатором.
(config-router)#preempt-mode trueУстановить режим preempt, чтобы указать, что маршрутизатор с наивысшим приоритетом будет резервным для мастера, если мастер недоступен.
(config-router)#advertisement-interval 100Настроить интервал объявлений на 100 сотых секунды (значение должно быть кратно 5).
(config-router)#enableВключить VRRP-сессию на маршрутизаторе.
Проверка​
show vrrp
