VRRP-Обратная совместимость

Этот раздел содержит примеры настройки обратной совместимости VRRP.

Функция обратной совместимости, реализующая версию 3 протокола VRRP, распознает наличие маршрутизаторов, совместимых с VRRP версии 2, в сети и выполняет все операции в обычном режиме. Эта поддержка предназначена для сценариев обновления и не рекомендуется для постоянного использования. Она должна применяться только в случае перехода маршрутизатора с VRRPv2 на VRRPv3.

Обратная совместимость VRRP применима только для VRRP IPv4.

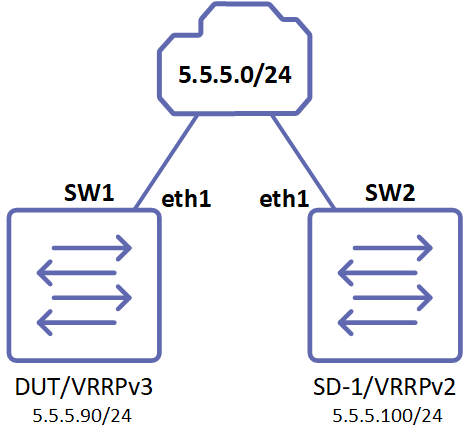

DUT

#configure terminal	Перейти в режим конфигурации.
(config)# interface eth1	Перейти в режим конфигурации интерфейса.
(config-if)# ip address 5.5.5.90/24	Настроить IP-адрес на интерфейсе.
(config-if)#end	Выйти из режима конфигурации.
#configure terminal	Перейти в режим конфигурации.
(config)# router vrrp 1 eth1	Настроить VRRP на DUT с идентификатором виртуального маршрутизатора 1 на интерфейсе eth1.
(config-router)#virtual-ip 5.5.5.190	Настроить виртуальный IP-адрес как IP-адрес владельца, который фактически отсутствует в локальной сети.
(config-router)#enable	Включить VRRP-сессию на DUT.
(config-router)#end	Выйти из режима конфигурации VRRP маршрутизатора.
#configure terminal	Перейти в режим конфигурации.
(config)#vrrp compatible-v2 enable	Включить функцию обратной совместимости VRRP на маршрутизаторе с VRRPv3.

SD-1

#configure terminal	Перейти в режим конфигурации.
(config)# interface eth1	Перейти в режим конфигурации интерфейса.
(config-if)# ip address 5.5.5.100/24	Настроить IP-адрес на интерфейсе.
(config-if)#end	Выйти из режима конфигурации.
#configure terminal	Перейти в режим конфигурации.
(config)#router vrrp 1 eth1	Настроить VRRP на DUT с идентификатором виртуального маршрутизатора 1 на интерфейсе eth1.
(config-router)#virtual-ip 5.5.5.190	Настроить виртуальный IP-адрес как IP-адрес владельца, который фактически отсутствует в локальной сети.
(config-router)#enable	Включить VRRP-сессию на DUT.
(config-router)#end	Выйти из режима конфигурации VRRP маршрутизатора.

Проверка

DUT# sh vrrp
VRRP Version: 3
VMAC enabled
Backward Compatibility enabled
Address family IPv4
VRRP Id: 20 on interface: eth1
State: AdminUp   - Master
Virtual IP address: 5.5.5.190 (Not-Owner)
Priority is 100
Advertisement interval: 100 centi sec
Master Advertisement interval: 100 centi sec
Skew time: 0 centi sec
Accept mode: FALSE
Preempt mode: TRUE
Multicast membership on IPv4 interface eth1: JOINED
SD-1#sh vrrp
VRRP Version: 2
VMAC enabled
Address family IPv4
VRRP Id: 20 on interface: eth1
State: AdminUp   - Backup
Virtual IP address: 5.5.5.190 (Not-owner)
Priority is 100
Advertisement interval: 1 sec
Preempt mode: TRUE
Multicast membership on IPv4 interface eth1: JOINED
