Два виртуальных маршрутизатора​

В предыдущем примере с одним виртуальным маршрутизатором SW2 не резервируется SW1. Этот пример иллюстрирует, как настроить резервирование SW2 путем конфигурации второго виртуального маршрутизатора. В этой конфигурации SW1 и SW2 являются двумя виртуальными маршрутизаторами, и хосты распределяют свой трафик между SW1 и SW2. SW1 и SW2 функционируют как резерв друг для друга.

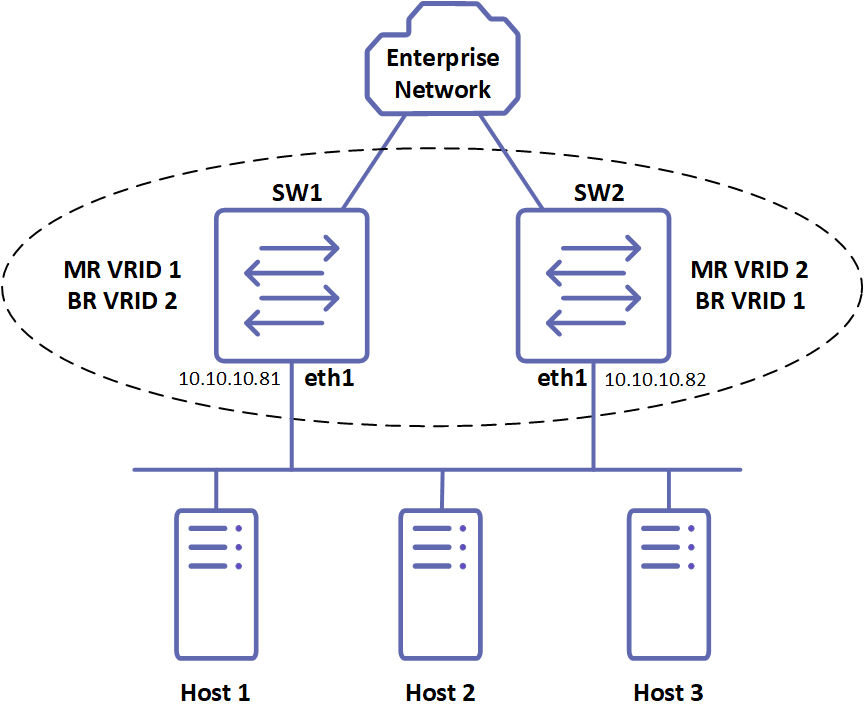

Рисунок 1-47: Настройка VRRP с двумя виртуальными маршрутизаторами

SW1

#configure terminalПерейти в режим конфигурации.
(config)#router vrrp 1 eth1Создать instance VRRP для интерфейса eth1.
(config-router)#virtual-ip 10.10.10.81 ownerУстановить виртуальный IP-адрес для сессии VRRP. Определить состояние по умолчанию (owner) маршрутизатора VRRP в рамках виртуального маршрутизатора.
(config-router)#preempt-mode trueУстановить режим preempt, чтобы указать, что маршрутизатор с наивысшим приоритетом будет резервным для master, если master недоступен.
(config-router)#advertisement-interval 100Настроить интервал объявлений на 100 сотых секунды (значение должно быть кратно 5).
(config-router)#enableВключить сессию VRRP 1 на маршрутизаторе.
(config-router)#exitВыйти из режима Router и перейти в режим конфигурации.
(config)#router vrrp 2 eth2Создать instance VRRP для интерфейса eth2.
(config-router)#virtual-ip 10.10.10.82Установить виртуальный IP-адрес для сессии VRRP.
(config-router)#priority 200Настроить приоритет на 200 (меньше 255), так как SW2 является резервным маршрутизатором.
(config-router)#preempt-mode trueУстановить режим preempt, чтобы указать, что маршрутизатор с наивысшим приоритетом будет резервным для master, если master недоступен.
(config-router)#advertisement-interval 100Настроить интервал объявлений на 100 сотых секунды (значение должно быть кратно 5).
(config-router)#enableВключить сессию VRRP 2 на маршрутизаторе.

SW2

#configure terminalПерейти в режим конфигурации.
(config)#router vrrp 1 eth1Создать instance VRRP для интерфейса eth1.
(config-router)#virtual-ip 10.10.10.81Установить виртуальный IP-адрес для сессии VRRP.
(config-router)#priority 200Настроить приоритет на 200 (меньше 255), так как SW2 является резервным маршрутизатором.
(config-router)#preempt-mode trueУстановить режим preempt, чтобы указать, что маршрутизатор с наивысшим приоритетом будет резервным для master, если master недоступен.
(config-router)#advertisement-interval 100Настроить интервал объявлений на 100 сотых секунды (значение должно быть кратно 5).
(config-router)#enableВключить сессию VRRP 1 на маршрутизаторе.
(config-router)#exitВыйти из режима Router и перейти в режим конфигурации.
(config)#router vrrp 2 eth2Создать instance VRRP для интерфейса eth2.
(config-router)#virtual-ip 10.10.10.82 ownerУстановить виртуальный IP-адрес для сессии VRRP. Определить состояние по умолчанию (owner) маршрутизатора VRRP в рамках виртуального маршрутизатора.
(config-router)#preempt-mode trueУстановить режим preempt, чтобы указать, что маршрутизатор с наивысшим приоритетом будет резервным для master, если master недоступен.
(config-router)#advertisement-interval 100Настроить интервал объявлений на 100 сотых секунды (значение должно быть кратно 5).
(config-router)#enableВключить сессию VRRP 2 на маршрутизаторе.
Проверка​

Следующие выводы на SW1 и SW2 отображают полную конфигурацию для каждой сессии на SW1 и SW2. В первой сессии SW1 является основным маршрутизатором, а во второй сессии SW2 является основным маршрутизатором. SW1

SW1#sh vrrp 1 eth1
VRRP Version: 3
VMAC enabled
Backward Compatibility disabled
Address family IPv4
VRRP Id: 1 on interface: eth1
State: AdminUp   - Master
Virtual IP address: 10.10.10.81 (Owner)
Virtual MAC address is 0000.5e00.0101
Operational primary IP address: 10.10.10.81
Operational master IP address: 10.10.10.81
Priority is 255
Advertisement interval: 100 centi sec
Master Advertisement interval: 100 centi sec
Virtual router uptime: 0 hours 1 minutes 25 seconds (8500 centi sec)
Skew time: 0 centi sec
Accept mode: FALSE
Preempt mode: TRUE
Multicast membership on IPv4 interface eth1: JOINED
V2-Compatible: FALSE
SW1#sh vrrp 2 eth1
VRRP Version: 3
VMAC enabled
Backward Compatibility disabled
Address family IPv4
VRRP Id: 2 on interface: eth1
State: AdminUp   - Backup
Virtual IP address: 10.10.10.82 (Not-owner)
Virtual MAC address is 0000.5e00.0102
Operational primary IP address: 10.10.10.81
Operational master IP address: 10.10.10.82
Priority is 200
Advertisement interval: 100 centi sec
Master Advertisement interval: 100 centi sec
Virtual router uptime: 0 hours 2 minutes 3 seconds (12300 centi sec)
Skew time: 21 centi sec
Accept mode: FALSE
Preempt mode: TRUE
Multicast membership on IPv4 interface eth1: JOINED
V2-Compatible: FALSE
SW1#
**SW2**
SW2#sh vrrp 1 eth1
VRRP Version: 3
VMAC enabled
Backward Compatibility disabled
Address family IPv4
VRRP Id: 1 on interface: eth1
State: AdminUp   - Backup
Virtual IP address: 10.10.10.81 (Not-owner)  Virtual MAC address is 0000.5e00.0101
Operational primary IP address: 10.10.10.82
Operational master IP address: 10.10.10.81  Priority is 200
Advertisement interval: 100 centi sec
Master Advertisement interval: 100 centi sec
Virtual router uptime: 0 hours 0 minutes 37 seconds (3700 centi sec)
Skew time: 21 centi sec
Accept mode: FALSE
Preempt mode: TRUE
Multicast membership on IPv4 interface eth1: JOINED
V2-Compatible: FALSE
SW2#sh vrrp 2 eth1
VRRP Version: 3
VMAC enabled
Backward Compatibility disabled
Address family IPv4
VRRP Id: 2 on interface: eth1
State: AdminUp   - Master
Virtual IP address: 10.10.10.82 (Owner)
Virtual MAC address is 0000.5e00.0102
Operational primary IP address: 10.10.10.82
Operational master IP address: 10.10.10.82
Priority is 255
Advertisement interval: 100 centi sec
Master Advertisement interval: 100 centi sec
Virtual router uptime: 0 hours 0 minutes 12 seconds (1200 centi sec)
Skew time: 0 centi sec
Accept mode: FALSE
Preempt mode: TRUE
Multicast membership on IPv4 interface eth1: JOINED
V2-Compatible: FALSE
SW2#
