Установка приоритета​

Этот пример описывает, как установить приоритет для интерфейса. Установите высокий приоритет для маршрутизатора, чтобы сделать его назначенным IS (DIS). Маршрутизатор SW3 настроен с приоритетом 70, что выше, чем значение по умолчанию (64) для SW1 и SW2. Это делает SW3 назначенным IS (DIS).

Топология​

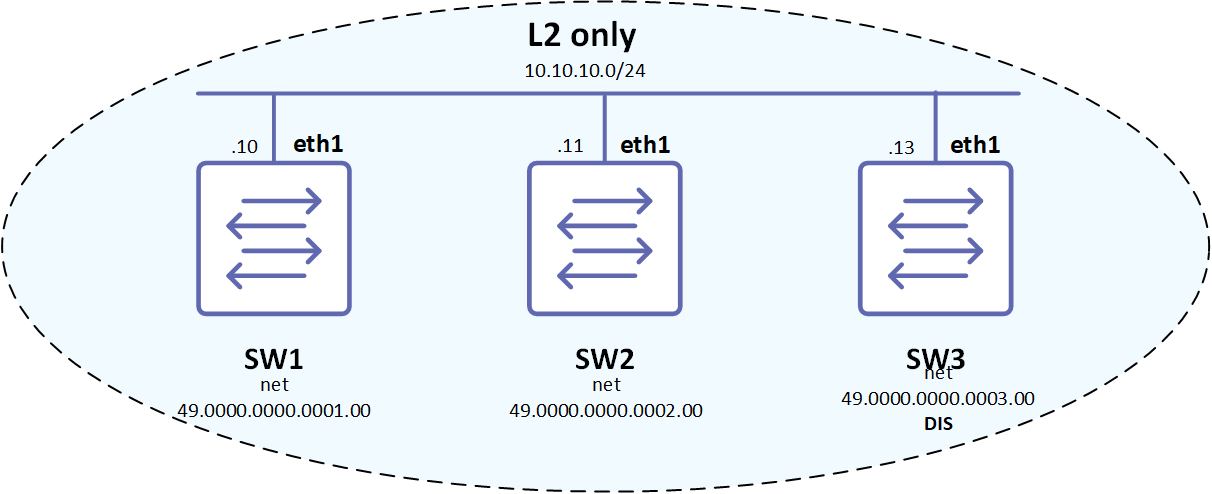

Рисунок 6-91: Установка приоритета IS-IS

Конфигурация​

SW3

#configure terminalПерейти в режим конфигурации.
(config)#interface eth1Перейти в режим конфигурации интерфейса.
(config-if)#ip router isis ABCВключить маршрутизацию IS-IS на интерфейсе для area 49 (ABC).
(config-if)#isis priority 70Указать приоритет маршрутизатора выше (70) для назначения SW3 в качестве назначенного IS (DIS).
(config-if)#exitВыйти из режима конфигурации интерфейса.
(config)#router isis ABCСоздать instance маршрутизации IS-IS для area 49 (ABC).
(config-router)#is-type level-2-onlyНастроить instance как маршрутизацию только уровня 2 (level-2-only).
(config-router)#net 49.0000.0000.0003.00Установить Network Entity Title для этого instances, указав адрес area и системный идентификатор.

SW1

(config)#interface eth1Перейти в режим конфигурации интерфейса.
(config-if)#ip router isis ABCВключить маршрутизацию IS-IS на интерфейсе для area 49 (ABC).
(config-if)#exitВыйти из режима конфигурации интерфейса.
(config)#router isis ABCСоздать instance маршрутизации IS-IS для area 49 (ABC).
(config-router)#is-type level-2-onlyНастроить instance как маршрутизацию только уровня 2 (level-2-only).
(config-router)#net 49.0000.0000.0001.00Установить Network Entity Title для этого instances, указав адрес area и системный идентификатор.

SW2

(config)#interface eth1Перейти в режим конфигурации интерфейса.
(config-if)#ip router isis ABCВключить маршрутизацию IS-IS на интерфейсе для area 49 (ABC).
(config-if)#exitВыйти из режима конфигурации интерфейса.
(config)#router isis ABCСоздать instance маршрутизации IS-IS для area 49 (ABC).
(config-router)#is-type level-2-onlyНастроить instance как маршрутизацию только уровня 2 (level-2-only).
(config-router)#net 49.0000.0000.0002.00Установить Network Entity Title для этого instances, указав адрес area и системный идентификатор.
Проверка​
#show clns neighbors
Tag ABC:  VRF : default
System Id      Interface   SNPA                State  Holdtime  Type Protocol
0000.0000.0002 eth1        5254.0099.1e21      Up     24        L2   IS-IS
0000.0000.0003 eth1        5254.0010.fa26      Up     9         L2   IS-IS
#show isis database
Tag ABC:  VRF : default
IS-IS Level-2 Link State Database:
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime      ATT/P/OL
0000.0000.0001.00-00* 0x00000003   0xE8EE        576               0/0/0
0000.0000.0001.01-00* 0x00000002   0xEF09        0 (576)           0/0/0
0000.0000.0002.00-00  0x00000003   0xEEE6        575               0/0/0
0000.0000.0003.00-00  0x00000002   0x05CE        604               0/0/0
0000.0000.0003.01-00  0x00000001   0x2920        575               0/0/0
#show isis topology
Tag ABC:  VRF : default
IS-IS paths to level-2 routers
System Id            Metric     Next-Hop             Interface   SNPA
0000.0000.0001       --
0000.0000.0002       10         0000.0000.0002       eth1        5254.0099.1e21
0000.0000.0003       10         0000.0000.0003       eth1        5254.0010.fa26
#show isis interface eth1 is up, line protocol is up   Routing Protocol: IS-IS (ABC)
Network Type: Broadcast
Circuit Type: level-1-2
Local circuit ID: 0x01
Extended Local circuit ID: 0x00000003
Local SNPA: 5254.00bf.7d18
IP interface address:
10.10.10.10/24
IPv6 interface address:
fe80::5054:ff:febf:7d18/64
Level-2 Metric: 10/10, Priority: 64, Circuit ID: 0000.0000.0003.01
Number of active level-2 adjacencies: 2
Level-2 LSP MTU: 1492
Next IS-IS LAN Level-2 Hello in 4 seconds
