Конфигурация LACP Force-Up

В агрегированной среде существуют определённые параметры, которые задаются для портов-участников в LAG. Когда параметры установлены и условия выполнены, порт-канал будет находиться в состоянии SYNC. Если для порта-участника включён режим force-up, порт-канал всегда будет находиться в состоянии SYNC, даже если параметры не установлены, то есть трафик не будет затронут, и порт-канал никогда не перейдёт в состояние down.

LACP force-up с динамическим LAG

Топология

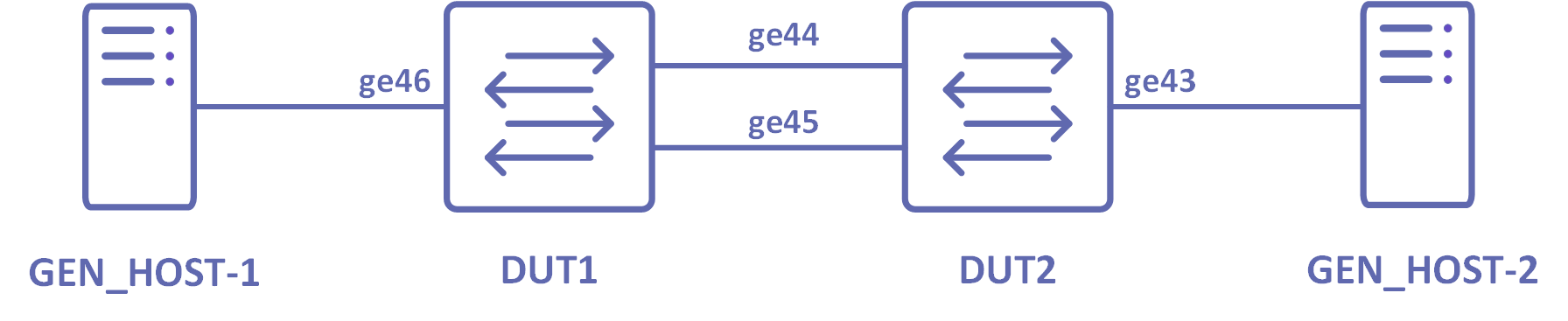

Рисунок 7-41: LACP force-up с динамическим LAG

DUT1


`#configure terminal`	Перейти в режим конфигурации.
`(config)#hostname DUT1`	Настроить имя хоста.
`(config)#bridge 1 protocol rstp vlan-bridge`	Создать RSTP VLAN bridge на стороне клиента.
`(config)#vlan 2-100 bridge 1 state enable`	Настроить VLAN для bridge.
`(config)#interface ge46`	Перейти в режим интерфейса.
`(config-if)#switchport`	Настроить интерфейс как switchport.
`(config-if)#bridge-group 1`	Ассоциировать интерфейс с bridge.
`(config-if)#switchport mode hybrid`	Настроить режим как hybrid.
`(config-if)#switchport hybrid allowed vlan all`	Настроить разрешённые VLAN на интерфейсе.
`(config-if)#load-interval 30`	Настроить интервал загрузки в 30 секунд.
`(config)#interface po1`	Перейти в режим интерфейса.
`(config-if)#switchport`	Настроить интерфейс как switchport.
`(config-if)#bridge-group 1`	Ассоциировать интерфейс с bridge.
`(config-if)#switchport mode hybrid`	Настроить режим как hybrid.
`(config-if)#switchport hybrid allowed vlan all`	Настроить разрешённые VLAN для режима hybrid.
`(config-if)#load-interval 30`	Настроить интервал загрузки в 30 секунд.
`(config)#interface ge44`	Перейти в режим интерфейса.
`(config-if)#channel-group 1 mode active`	Добавить интерфейс в channel-group 1.
`(config)#interface ge45`	Перейти в режим интерфейса.
`(config-if)#channel-group 1 mode active`	Добавить интерфейс в channel-group 1.

DUT2


`#configure terminal`	Перейти в режим конфигурации.
`(config)#hostname DUT2`	Настроить имя хоста.
`(config)#bridge 1 protocol provider-rstp edge`	Создать provider RSTP edge bridge.
`(config)#vlan database`	Перейти в режим базы данных VLAN.
`(config-vlan)#vlan 2-100 type customer bridge` `1 state enable`	Настроить клиентский VLAN для bridge.
`(config-vlan)#vlan 100 type service pointpoint bridge 1 state enable`	Настроить сервисный VLAN для bridge.
`(config)#exit`	Выйти из режима базы данных VLAN.
`(config)#cvlan registration table map1 bridge 1`	Создать таблицу регистрации.
`(config)#cvlan 2-100 svlan 100`	Настроить отображение CVLAN в SVLAN.
`(config)#interface ge43`	Перейти в режим интерфейса.
`(config-if)#switchport`	Настроить интерфейс как switchport.
`(config-if)#bridge-group 1`	Ассоциировать интерфейс с bridge.
`(config-if)#switchport mode provider-network`	Настроить режим как provider-network.
`(config-if)# switchport provider-network allowed vlan all`	Настроить разрешённые VLAN на интерфейсе.
`(config-if)#load-interval 30`	Настроить интервал загрузки в 30 секунд.
`(config)#interface po1`	Перейти в режим интерфейса.
`(config-if)#switchport`	Настроить интерфейс как switchport.
`(config-if)#bridge-group 1`	Ассоциировать интерфейс с bridge group 1.
`(config-if)#switchport mode customer-edge hybrid`	Настроить режим интерфейса как customer-edge hybrid.
`(config-if)#switchport customer-edge hybrid allowed vlan all`	Настроить режим интерфейса как customer-edge hybrid и разрешить все VLAN.
`(config-if)#switchport customer-edge vlan registration map1`	Настроить таблицу регистрации на интерфейсе LAG.
`(config-if)#load-interval 30`	Настроить интервал загрузки в 30 секунд.
`(config)#interface ge44`	Перейти в режим интерфейса.
`(config-if)#channel-group 1 mode active`	Добавить интерфейс в channel-group 1.
`(config-if)#lacp force-up`	Включить LACP force-up для интерфейса.
`(config)#interface ge45`	Перейти в режим интерфейса.
`(config-if)#channel-group 1 mode active`	Добавить интерфейс в channel-group 1.

Отправьте L2-трафик с инкрементальным source MAC 1000 и VLAN 100 с TrafficGenerator1, а также с инкрементальным source MAC 1000, SVLAN 100 (TPID 0x88a8) и CVLAN 100 с TrafficGenerator2.

Проверка

DUT1

DUT1#show mac address-table count bridge 1
MAC Entries for all vlans:
Dynamic Address Count: 2001
Static (User-defined) Unicast MAC Address Count: 0
Static (User-defined) Multicast MAC Address Count: 0
Total MAC Addresses in Use: 2001
DUT1#show etherchannel summary
Aggregator po1 100001
Aggregator Type: Layer2
Admin Key: 0001 - Oper Key 0001
Link: ge44 (5043) sync: 1
Link: ge45 (5046) sync: 1
DUT1#show interface counters rate mbps
+-------------------+--------------+-------------+--------------+-------------+
|    Interface      |    Rx mbps   |    Rx pps   |    Tx mbps   |    Tx pps   |
+-------------------+--------------+-------------+--------------+-------------+
ge44                363.65         710252        772.76         1420506
ge45                363.63         710222        0.00           0
ge46                772.77         1420525       727.31         1420526
po1                 728.56         1422971       774.09         1422966
DUT2#show mac address-table count bridge 1
MAC Entries for all vlans:
Dynamic Address Count: 2001
Static (User-defined) Unicast MAC Address Count: 0
Static (User-defined) Multicast MAC Address Count: 0
Total MAC Addresses in Use: 2001
DUT2#show interface counters rate mbps
+-------------------+--------------+-------------+--------------+-------------+
|    Interface      |    Rx mbps   |    Rx pps   |    Tx mbps   |    Tx pps   |
+-------------------+--------------+-------------+--------------+-------------+
ge43                774.26          1423267       784.17         1361411
ge44                774.26          1423268       364.36         711634
ge45                0.00            0             364.36         711634
po1                 774.26          1423267       728.71         1423267
DUT2#show etherchannel summary
Aggregator po1 100001
Aggregator Type: Layer2
Admin Key: 0001 - Oper Key 0001
Link: ge44 (5020) sync: 1
Link: ge45 (5022) sync: 1

На стороне сервера (DUT1), чтобы отключить LAG, можно удалить конфигурации channel-group 1 и проверить, что force-up включён на DUT2. Для симуляции force-up:


DUT1(config)#interface ge44	Перейти в режим интерфейса.
DUT1(config-if)#no channel-group	Удалить конфигурации channel-group с интерфейса.
DUT1(config)#interface ge45	Перейти в режим интерфейса.
DUT1(config-if)#no channel-group	Удалить конфигурации channel-group с интерфейса.

DUT2

DUT2#show interface brief | include po1
po1           AGG   1     customer-edge     up       none    1g
DUT2#show etherchannel summary
Aggregator po1 100001
Aggregator Type: Layer2
Admin Key: 0001 - Oper Key 0001
Link: ge44 (5020) sync: 0 (force-up)
Link: ge45 (5022) sync: 0
DUT2#show etherchannel detail
Aggregator po1 100001
Aggregator Type: Layer2
Mac address: b8:6a:97:4d:65:d5
Admin Key: 0001 - Oper Key 0001
Actor LAG ID- 0x8000,b8-6a-97-28-a5-c0,0x0001
Receive link count: 0 - Transmit link count: 0    Individual: 0 - Ready: 1
Partner LAG ID- 0x0000,00-00-00-00-00-00,0x0000
Link: ge44 (5020) sync: 0 (force-up)
Link: ge45 (5022) sync: 0
Collector max delay: 5

Для передачи трафика с ge44 DUT1:


DUT1(config)#interface ge44	Перейти в режим интерфейса.
DUT1(config-if)#switchport	Настроить интерфейс как switchport.
DUT1(config-if)#bridge-group 1	Ассоциировать интерфейс с bridge.
DUT1(config-if)#switchport mode hybrid	Настроить режим как hybrid.
DUT1(config-if)#switchport hybrid allowed vlan all	Настроить разрешённые VLAN для режима hybrid.
DUT1(config-if)#load-interval 30	Настроить интервал загрузки в 30 секунд.

DUT2#show interface counters rate mbps
+-------------------+--------------+-------------+--------------+-------------+
|     Interface     |    Rxmbps    |    Rx pps   |    Tx mbps   |    Tx pps   |
+-------------------+--------------+-------------+--------------+-------------+
ge43                774.25         1423257       784.17         1361400
ge44                774.25         1423258       728.71         1423257
ge45                0.00           0             0.00           0
po1                 774.25         1423247       728.70         1423245
DUT2#
DUT1#show interface counters rate mbps
+-------------------+--------------+-------------+--------------+-------------+
|     Interface     |    Rx mbps   |    Rx pps   |    Tx mbps   |    Tx pps   |
+-------------------+--------------+-------------+--------------+-------------+
ge44                657.67         1284505       640.77         1177884
ge45                0.00           0             0.00           0
ge46                772.71         1420426       603.08         1177886
