Конфигурация VLAN
Настройка тегов VLAN
Топология
Этот раздел демонстрирует настройку VLAN на различных типах портов.

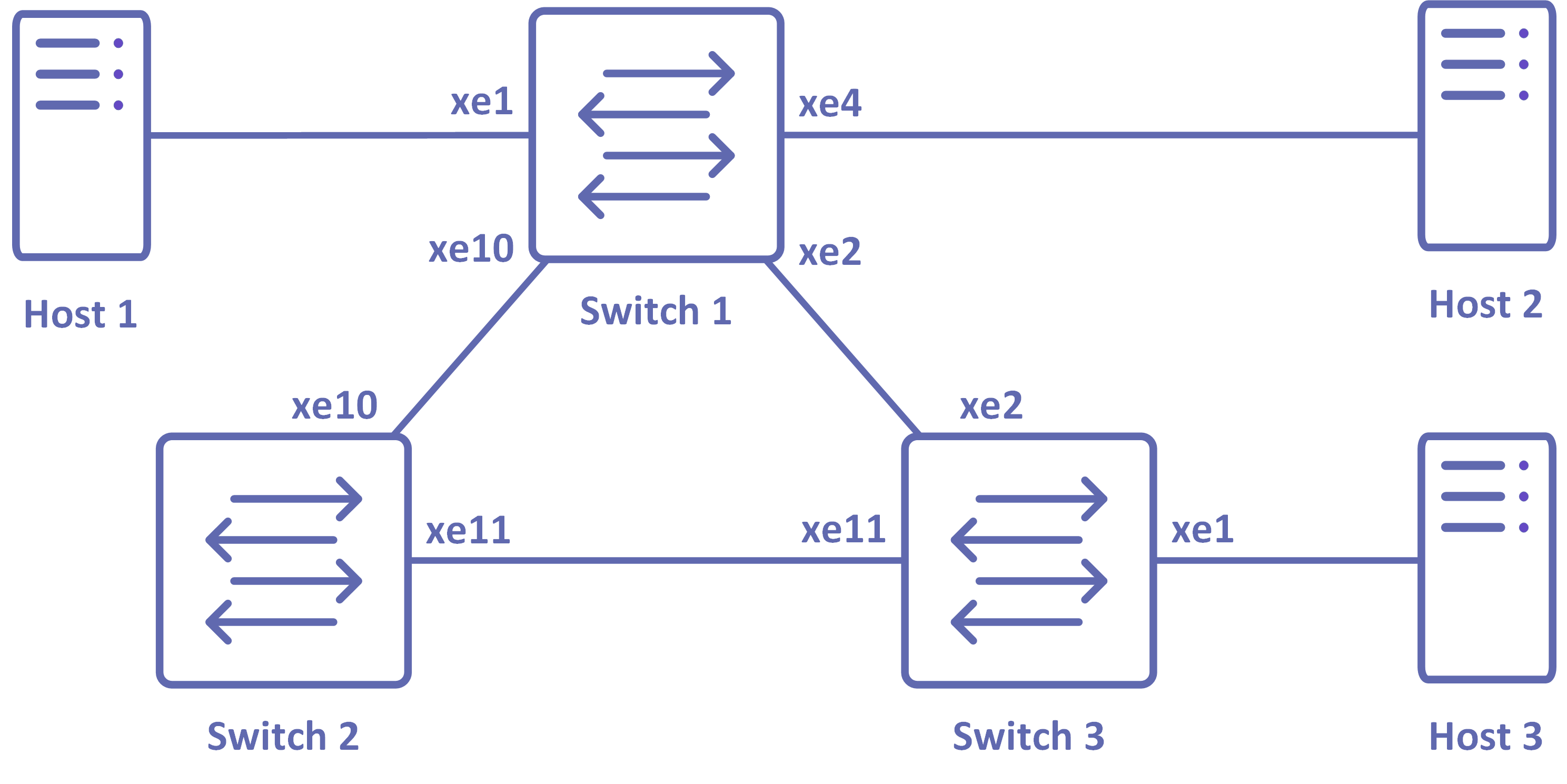

Рисунок 1-33: Топология VLAN
Примечание: Выполните команду switchport на каждом порту, чтобы переключить его в режим уровня 2 (Layer-2).
Switch 1
Указание и включение VLAN для bridge 1
Switch1#configure terminal
Switch1(config)#bridge 1 protocol ieee vlan-bridge
Switch1(config)#vlan database
Switch1(config-vlan)#vlan 5 bridge 1 state enable
Switch1(config-vlan)#vlan 10 bridge 1 state enable
Switch1(config-vlan)#exit
Настройка порта xe1 в режиме trunk с VLAN
Switch1(config)#interface xe1
Switch1(config-if)#switchport
Switch1(config-if)#bridge-group 1
Switch1(config-if)#switchport mode trunk
Switch1(config-if)#switchport trunk allowed vlan add 5
Switch1(config-if)#exit
Настройка порта xe2 в режиме trunk с VLAN
Switch1(config)#interface xe2
Switch1(config-if)#switchport
Switch1(config-if)#bridge-group 1
Switch1(config-if)#switchport mode trunk
Switch1(config-if)#switchport trunk allowed vlan add 10
Switch1(config-if)#exit
Настройка порта xe4 в режиме trunk с VLAN
Switch1(config)#interface xe4
Switch1(config-if)#switchport
Switch1(config-if)#bridge-group 1
Switch1(config-if)#switchport mode trunk
Switch1(config-if)#switchport trunk allowed vlan add 10
Switch1(config-if)#exit
Настройка порта xe10 в режиме trunk с VLAN
Switch1(config)#interface xe10
Switch1(config-if)#switchport
Switch1(config-if)#bridge-group 1
Switch1(config-if)#switchport mode trunk
Switch1(config-if)#switchport trunk allowed vlan add 5
Switch1(config-if)#exit
Switch 2
Указание и включение VLAN для bridge 2
Switch2#configure terminal
Switch2(config)#bridge 2 protocol ieee vlan-bridge
Switch2(config)#vlan database
Switch2(config-vlan)#vlan 5 bridge 2 state enable
Switch2(config-vlan)#vlan 10 bridge 2 state enable
Switch2(config-vlan)#exit
Настройка порта xe10 в режиме trunk с VLAN
Switch2(config)#interface xe10
Switch2(config-if)#switchport
Switch2(config-if)#bridge-group 2
Switch2(config-if)#switchport mode trunk
Switch2(config-if)#switchport trunk allowed vlan add 5
Switch2(config-if)#switchport trunk allowed vlan add 10
Switch2(config-if)#exit
Настройка порта xe11 в режиме trunk с VLAN
Switch2(config)#interface xe11
Switch2(config-if)#switchport
Switch2(config-if)#bridge-group 2
Switch2(config-if)#switchport mode trunk
Switch2(config-if)#switchport trunk allowed vlan add 5
Switch2(config-if)#switchport trunk allowed vlan add 10
Switch2(config-if)#exit
Switch 3
Указание и включение VLAN для bridge 3
Switch3#configure terminal
Switch3(config)#bridge 3 protocol ieee vlan-bridge
Switch3(config)#vlan database
Switch3(config-vlan)#vlan 5 bridge 3 state enable
Switch3(config-vlan)#vlan 10 bridge 3 state enable
Switch3(config-vlan)#exit
Настройка порта xe1 в режиме access с VLAN
Switch3(config)#interface xe1
Switch3(config-if)#switchport
Switch3(config-if)#bridge-group 3
Switch3(config-if)#switchport mode access
Switch3(config-if)#switchport access vlan 5
Switch3(config-if)#exit
Настройка порта xe2 в режиме trunk с VLAN
Switch3(config)#interface xe2
Switch3(config-if)#switchport
Switch3(config-if)#bridge-group 3
Switch3(config-if)#switchport mode trunk
Switch3(config-if)#switchport trunk allowed vlan add 10
Switch3(config-if)#exit
Настройка порта xe11 в режиме trunk с VLAN
Switch3(config)#interface xe11
Switch3(config-if)#switchport
Switch3(config-if)#bridge-group 3
Switch3(config-if)#switchport mode trunk
Switch3(config-if)#switchport trunk allowed vlan add 5
Switch3(config-if)#exit
Проверка
Switch 1
Switch1#show vlan all bridge 1
Bridge VLAN ID Name State H/W Status Member ports
(u)-Untagged, (t)-Tagged
======= ======= ================ ======= ========== ==========================
1 1 default ACTIVE Up xe1(u) xe2(u) xe4(u) xe10(u)
1 5 VLAN0005 ACTIVE Up xe1(t) xe10(t)
1 10 VLAN0010 ACTIVE Up xe2(t) xe4(t)
Switch 2
Switch2#show vlan all bridge 2
Bridge VLAN ID Name State H/W Status Member ports
(u)-Untagged, (t)-Tagged
======= ======= ================ ======= ========== ==========================
2 1 default ACTIVE Up xe10(u) xe11(u)
2 5 VLAN0005 ACTIVE Up xe10(t) xe11(t)
2 10 VLAN0010 ACTIVE Up xe10(t) xe11(t)
Switch 3
Switch3#show vlan all bridge 3
Bridge VLAN ID Name State H/W Status Member ports
(u)-Untagged, (t)-Tagged
======= ======= ================ ======= ========== ==========================
3 1 default ACTIVE Up xe2(u) xe11(u)
3 5 VLAN0005 ACTIVE Up xe1(u) xe11(t)
3 10 VLAN0010 ACTIVE Up xe2(t)
