Конфигурация LACP force-up с McLAG

Топология

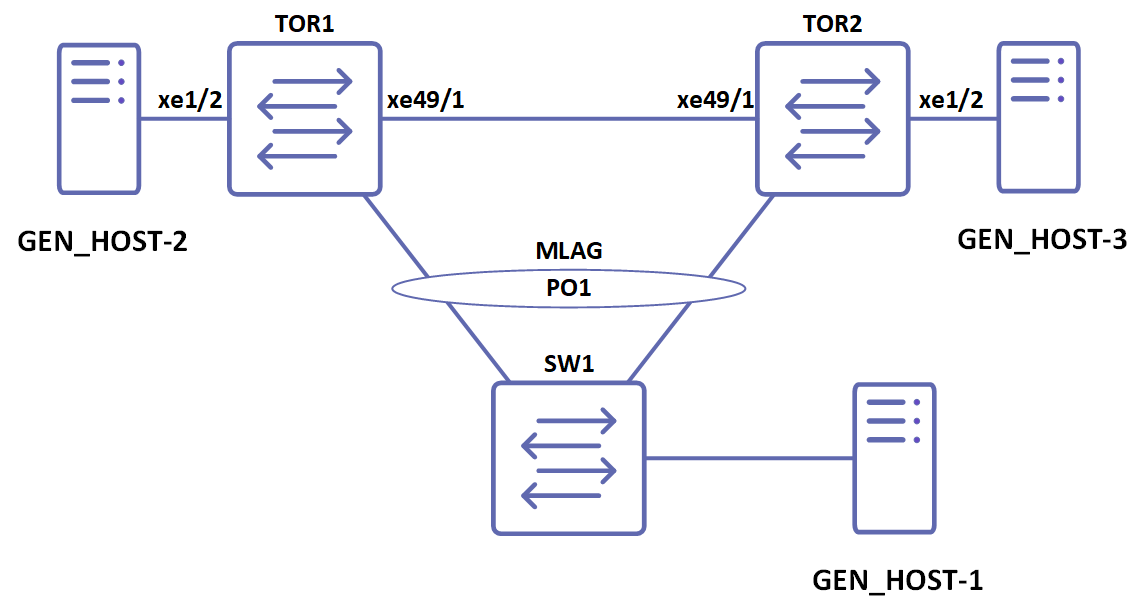

Рисунок 7-42: LACP force-up с McLAG

TOR1


`(config)#bridge 1 protocol provider-rstp edge`	Создание bridge provider rstp.
`(config)#vlan database`	Перейти в режим базы данных VLAN.
`(config-vlan)#vlan 2-10 type customer bridge` `1 state enable`	Включение customer VLAN для bridge.
`(config-vlan)#vlan 2-10 type service pointpoint bridge 1 state enable`	Включение service VLAN для bridge.
`(config)#cvlan registration table map1 bridge 1`	Создание таблицы регистрации.
`(config-cvlan-registration)#cvlan 2 svlan 2`	Сопоставление cvlan с svlan.
`(config-cvlan-registration)#cvlan 10 svlan 2`	Сопоставление cvlan с svlan.
`(config)#interface xe49/1`	Перейти в режим интерфейса.
`(config-if)#switchport`	Настройка интерфейса как switchport.
`(config-if)#bridge-group 1`	Ассоциация интерфейса с bridge group 1.
`(config-if)#switchport mode provider-network`	Установка характеристик коммутируемого интерфейса как provider network.
`(config-if)#switchport provider-network allowed vlan all`	Установка характеристик коммутируемого интерфейса как provider network и разрешение всех VLAN.
`(config-if)#interface mlag1`	Перейти в режим интерфейса MLAG.
`(config-if)#switchport`	Настройка интерфейса как switchport.
`(config-if)#bridge-group 1 spanning-tree disable`	Ассоциация интерфейса с bridge group 1 и отключение spanning-tree.
`(config-if)#switchport mode customer-edge hybrid`	Установка характеристик коммутируемого интерфейса как customer-edge hybrid.
`(config-if)#switchport customer-edge hybrid vlan 2`	Установка характеристик коммутируемого интерфейса как customer-edge hybrid и разрешение VLAN 2.
`(config-if)#switchport customer-edge hybrid allowed vlan all`	Установка характеристик коммутируемого интерфейса как customer-edge hybrid и разрешение всех VLAN.
`(config-if)#switchport customer-edge vlan registration map1`	Настройка таблицы регистрации на интерфейсе MLAG.
`(config-if)#interface po1`	Перейти в режим динамического LAG интерфейса.
`(config-if)#switchport`	Настройка интерфейса как switchport.
`(config-if)#mlag 1`	Включение MLAG группы с номером 1.
`(config-if)#interface ge1`	Перейти в режим интерфейса.
`(config-if)#lacp force-up`	Включение LACP force-up для интерфейса.
`(config-if)#channel-group 1 mode active`	Добавление интерфейса в channel group 1.
`(config-if)#exit`	Выход из режима интерфейса.
`(config)#mcec domain configuration`	Перейти в режим конфигурации MCEC.
`(config-mcec-domain)#domain-address` `2222.2222.2222`	Указание адреса домена для MLAG.
`(config-mcec-domain)#domain-system-number 1`	Указание номера для идентификации узла в домене.
`(config-mcec-domain)#intra-domain-link xe49/1`	Указание внутридоменной линии между MLAG доменами.

TOR2


`(config)#bridge 1 protocol provider-rstp edge`	Создание bridge provider rstp.
`(config)#vlan database`	Перейти в режим базы данных VLAN.
`(config-vlan)#vlan 2-10 type customer bridge` `1 state enable`	Включение customer VLAN для bridge.
`(config-vlan)#vlan 2-10 type service pointpoint bridge 1 state enable`	Включение service VLAN для bridge.
`(config)#cvlan registration table map1 bridge 1`	Создание таблицы регистрации.
`(config-cvlan-registration)#cvlan 2 svlan 2`	Сопоставление cvlan с svlan.
`(config-cvlan-registration)#cvlan 10 svlan 2`	Сопоставление cvlan с svlan.
`(config)#interface xe49/1`	Перейти в режим интерфейса.
`(config-if)#switchport`	Настройка интерфейса как switchport.
`(config-if)#bridge-group 1`	Ассоциация интерфейса с bridge group 1.
`(config-if)#switchport mode provider-network`	Установка характеристик коммутируемого интерфейса как provider network.
`(config-if)#switchport provider-network allowed vlan all`	Установка характеристик коммутируемого интерфейса как provider network и разрешение всех VLAN.
`(config-if)#interface mlag1`	Перейти в режим интерфейса MLAG.
`(config-if)#switchport`	Настройка интерфейса как switchport.
`(config-if)#bridge-group 1 spanning-tree disable`	Ассоциация интерфейса с bridge group 1 и отключение spanning-tree.
`(config-if)#switchport mode customer-edge hybrid`	Установка характеристик коммутируемого интерфейса как customer-edge hybrid.
`(config-if)#switchport customer-edge hybrid vlan 2`	Установка характеристик коммутируемого интерфейса как customer-edge hybrid и разрешение VLAN 2.
`(config-if)#switchport customer-edge hybrid allowed vlan all`	Установка характеристик коммутируемого интерфейса как customer-edge hybrid и разрешение всех VLAN.
`(config-if)#switchport customer-edge vlan registration map1`	Настройка таблицы регистрации на интерфейсе MLAG.
`(config-if)#interface po1`	Перейти в режим динамического LAG интерфейса.
`(config-if)#switchport`	Настройка интерфейса как switchport.
`(config-if)#mlag 1`	Включение MLAG группы с номером 1.
`(config-if)#interface ge21`	Перейти в режим интерфейса.
`(config-if)#lacp force-up`	Включение LACP force-up для интерфейса.
`(config-if)#channel-group 1 mode active`	Добавление интерфейса в channel group 1.
`(config-if)#exit`	Выход из режима интерфейса.
`(config)#mcec domain configuration`	Перейти в режим конфигурации MCEC.
`(config-mcec-domain)#domain-address` `2222.2222.2222`	Указание адреса домена для MLAG.
`(config-mcec-domain)#domain-system-number 2`	Указание номера для идентификации узла в домене.
`(config-mcec-domain)#intra-domain-link xe49/1`	Указание внутридоменной линии между MLAG доменами.

SW1


`(config)#config t`	Перейти в режим конфигурации терминала.
`(config)#bridge 1 protocol rstp vlan-bridge`	Настройка RSTP VLAN bridge.
`(config)#vlan 4000-4040 bridge 1 state enable`	Настройка customer VLAN.
`(config)#interface po1`	Перейти в режим интерфейса.
`(config-if)#switchport`	Настройка интерфейса как switchport.
`(config-if)#bridge-group 1 spanning-tree disable`	Ассоциация интерфейса с bridge group 1 и отключение spanning-tree.
`(config-if)#switchport mode access`	Настройка режима switchport как access.
`(config-if)#switchport access vlan 4001`	Настройка access VLAN 4001.
`(config-if)#interface ge1`	Перейти в режим интерфейса.
`(config-if)#channel-group 1 mode active`	Добавление интерфейса в channel group 1.
`(config-if)#interface ge21`	Перейти в режим интерфейса.
`(config-if)#channel-group 1 mode active`	Добавление интерфейса в channel group 1.
`(config-if)#interface ge46`	Перейти в режим интерфейса.
`(config-if)#switchport`	Настройка интерфейса как switchport.
`(config-if)#bridge-group 1 spanning-tree disable`	Ассоциация интерфейса с bridge group 1 и отключение spanning-tree.
`(config-if)#switchport mode hybrid`	Установка характеристик коммутируемого интерфейса как hybrid.
`(config-if)#switchport hybrid allowed vlan all`	Установка характеристик коммутируемого интерфейса как hybrid и разрешение всех VLAN.

Проверка

TOR1#show etherchannel summary
Aggregator po1 100001
Aggregator Type: Layer2
Admin Key: 32769 - Oper Key 16385
Link: ge1 (5026) sync: 1
TOR2#show etherchannel summary
Aggregator po1 100001
Aggregator Type: Layer2
Admin Key: 16385 - Oper Key 16385
Link: ge21 (5046) sync: 1
SW1#show etherchannel summary
Aggregator po2 100002
Aggregator Type: Layer2
Admin Key: 0002 - Oper Key 0002
Link: ge2 (5001) sync: 1
Link: ge22 (5021) sync: 1 TOR1#show mlag domain summary
------------------------------------
Domain Configuration
------------------------------------
Domain System Number            : 2
Domain Address                  : 1111.2222.3333
Domain Priority                 : 32768
Intra Domain Interface          : po99
Domain Adjacency                : UP
-----------------------------------
MLAG Configuration
-----------------------------------
MLAG-1
Mapped Aggregator            : po1
Physical properties Digest   : 1 ef 71 4b 7f 37 5b 6a a5 8c e1 2f 95 9a fe cf
Total Bandwidth              : 2g
Mlag Sync                    : IN_SYNC
Mode                         : Active
TOR2#show mlag domain summary
-----------------------------------
Domain Configuration
------------------------------------
Domain System Number            : 1
Domain Address                  : 1111.2222.3333
Domain Priority                 : 32768
Intra Domain Interface          : po99
Domain Adjacency                : UP
------------------------------------
MLAG Configuration
-----------------------------------
MLAG-1
Mapped Aggregator            : po1
Physical properties Digest   : 1 ef 71 4b 7f 37 5b 6a a5 8c e1 2f 95 9a fe cf
Total Bandwidth              : 2g
Mlag Sync                    : IN_SYNC
Mode                         : Active
TOR1#show mac address-table count bridge 1 interface mlag1
MAC Entries for all vlans:
Dynamic Address Count: 1001
Static (User-defined) Unicast MAC Address Count: 0
Static (User-defined) Multicast MAC Address Count: 0
Total MAC Addresses in Use: 1001
TOR1#show mac address-table l count bridge 1 interface mlag1
MAC Entries for all vlans:
Total MAC Addresses in Use: 500
TOR1#show mac address-table r count bridge 1 interface mlag1
MAC Entries for all vlans:
Total MAC Addresses in Use: 501
TOR2#show mac address-table count bridge 1 interface mlag1
MAC Entries for all vlans:
Dynamic Address Count: 1001
Static (User-defined) Unicast MAC Address Count: 0
Static (User-defined) Multicast MAC Address Count: 0
Total MAC Addresses in Use: 1001
TOR2#show mac address-table l count bridge 1 interface mlag1
MAC Entries for all vlans:
Total MAC Addresses in Use: 501
TOR2#show mac address-table r count bridge 1 interface mlag1
MAC Entries for all vlans:
Total MAC Addresses in Use: 500

Примечание: Для случая с MLAG администратор должен настроить порт с 'force-up' либо на мастер-узле, либо на подчинённом узле.

Пример: В среде со статическим trunk, образы Preboot eXecution Environment (PXE) слишком малы для большинства операционных систем, чтобы использовать LACP во время процесса загрузки. В результате, во время процесса сборки PXE, трафик, отправляемый сервером, отбрасывается, и процесс сборки может завершиться неудачей.

Чтобы исправить эту ситуацию, порт на устройстве ICX 7750, подключённый к серверу, который настроен как клиент MCT, может быть переведён в состояние "force-up", чтобы даже если LACPDU не получен от сервера, подключённый порт оставался активным и передавал пакеты.

Для симуляции этой ситуации мы можем удалить конфигурации channel-group с коммутатора сервера SW1 и проверить, включён ли LACP force-up на TOR1:


DUT1(config)#interface ge1	Перейти в режим интерфейса.
DUT1(config-if)#no channel-group	Удаление конфигураций channel-group с интерфейса.
DUT1(config)#interface ge21	Перейти в режим интерфейса.
DUT1(config-if)#no channel-group	Удаление конфигураций channel-group с интерфейса.

DUT2

TOR1#show etherchannel summary
Aggregator po1 100001
Aggregator Type: Layer2
Admin Key: 32769 - Oper Key 16385
Link: ge1 (5026) sync: 0 (force-up)
TOR2#show etherchannel summary
Aggregator po1 100001
Aggregator Type: Layer2
Admin Key: 16385 - Oper Key 16385
Link: ge21 (5046) sync: 0
TOR1#show mlag domain summary
-----------------------------------
Domain Configuration
------------------------------------
Domain System Number            : 2
Domain Address                  : 1111.2222.3333
Domain Priority                 : 32768
Intra Domain Interface          : po99
Domain Adjacency                : UP
-----------------------------------
MLAG Configuration
------------------------------------
MLAG-1
Mapped Aggregator            : po1
Physical properties Digest   : 1 ef 71 4b 7f 37 5b 6a a5 8c e1 2f 95 9a fe cf
Total Bandwidth              : 1g
Mlag Sync                    : IN_SYNC
Mode                         : Active
TOR2#show mlag domain summary
-----------------------------------
Domain Configuration
------------------------------------
Domain System Number            : 1
Domain Address                  : 1111.2222.3333
Domain Priority                 : 32768
Intra Domain Interface          : po99
Domain Adjacency                : UP
-----------------------------------
MLAG Configuration
-----------------------------------
MLAG-1
Mapped Aggregator            : po1
Physical properties Digest   : 1 ef 71 4b 7f 37 5b 6a a5 8c e1 2f 95 9a fe cf
Total Bandwidth              : 1g
Mlag Sync                    : IN_SYNC
Mode                         : Standby

Для передачи трафика с ge1 SW2:


DUT1(config)#interface ge1	Перейти в режим интерфейса.
DUT1(config-if)#switchport	Настройка интерфейса как switchport.
DUT1(config-if)#bridge-group 1 spanning-tree disable	Ассоциация интерфейса с bridge.
DUT1(config-if)#switchport mode access	Настройка режима как access.
DUT1(config-if)#switchport access vlan 4001	Настройка разрешённого VLAN 4001 для режима access.
DUT1(config-if)#load-interval 30	Настройка периода загрузки в кратных 30 секундах.

TOR1#show mac address-table count bridge 1 interface mlag1
MAC Entries for all vlans:
Dynamic Address Count: 999
Static (User-defined) Unicast MAC Address Count: 0
Static (User-defined) Multicast MAC Address Count: 0
Total MAC Addresses in Use: 999
TOR1#show mac address-table l count bridge 1 interface mlag1
MAC Entries for all vlans:
Total MAC Addresses in Use: 999
TOR1#show mac address-table r count bridge 1 interface mlag1
MAC Entries for all vlans:
Total MAC Addresses in Use: 0
TOR2#show mac address-table count bridge 1 interface mlag1
MAC Entries for all vlans:
Dynamic Address Count: 0
Static (User-defined) Unicast MAC Address Count: 0
Static (User-defined) Multicast MAC Address Count: 0
Total MAC Addresses in Use: 0
TOR2#show mac address-table l count bridge 1 interface mlag1
MAC Entries for all vlans:
Total MAC Addresses in Use: 0
TOR2#show mac address-table r count bridge 1 interface mlag1
MAC Entries for all vlans:
Total MAC Addresses in Use: 0
TOR1#show etherchannel summary
Aggregator po1 100001
Aggregator Type: Layer2
Admin Key: 32769 - Oper Key 16385
Link: ge1 (5026) sync: 0 (force-up)
TOR1#show etherchannel detail
Aggregator po1 100001
Aggregator Type: Layer2
Mac address: 14:02:ec:1c:31:5b
Admin Key: 32769 - Oper Key 16385
Actor LAG ID- 0x8000,11-11-22-22-33-33,0x4001
Receive link count: 0 - Transmit link count: 0    Individual: 0 - Ready: 1
Partner LAG ID- 0x0000,00-00-00-00-00-00,0x0000
Link: ge1 (5026) sync: 0 (force-up)
Collector max delay: 5
SW1#show interface counters rate mbps
+-------------------+--------------+-------------+--------------+-------------+
|     Interface     |    Rxmbps    |    Rx pps   |    Tx mbps   |    Tx pps   |
+-------------------+--------------+-------------+--------------+-------------+
ge1                 0.00           0             726.53         1418994
ge46                772.68         1420362       0.00           0
TOR1#show interface counters rate mbps
+-------------------+--------------+-------------+--------------+-------------+
|     Interface     |    Rxmbps    |    Rx pps   |    Tx mbps   |    Tx pps   |
+-------------------+--------------+-------------+--------------+-------------+
ge1                 729.42         1424656       0.00           0
mlag1               729.42         1424655       0.00           0
po1                 729.43         1424658       0.00           0
