Кабели 400Гбит/с

Описание

Кабели прямого подключения DAC и AOC, оконцованные разъемами QSFP-DD, со скоростью передачи до 400 Гбит/с.

Комплектация

Кабель – 1 шт.

Внешний вид

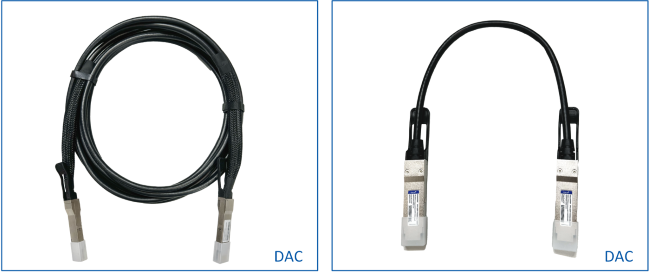

Рисунок 1. Внешний вид кабелей 400G

Назначение контактов

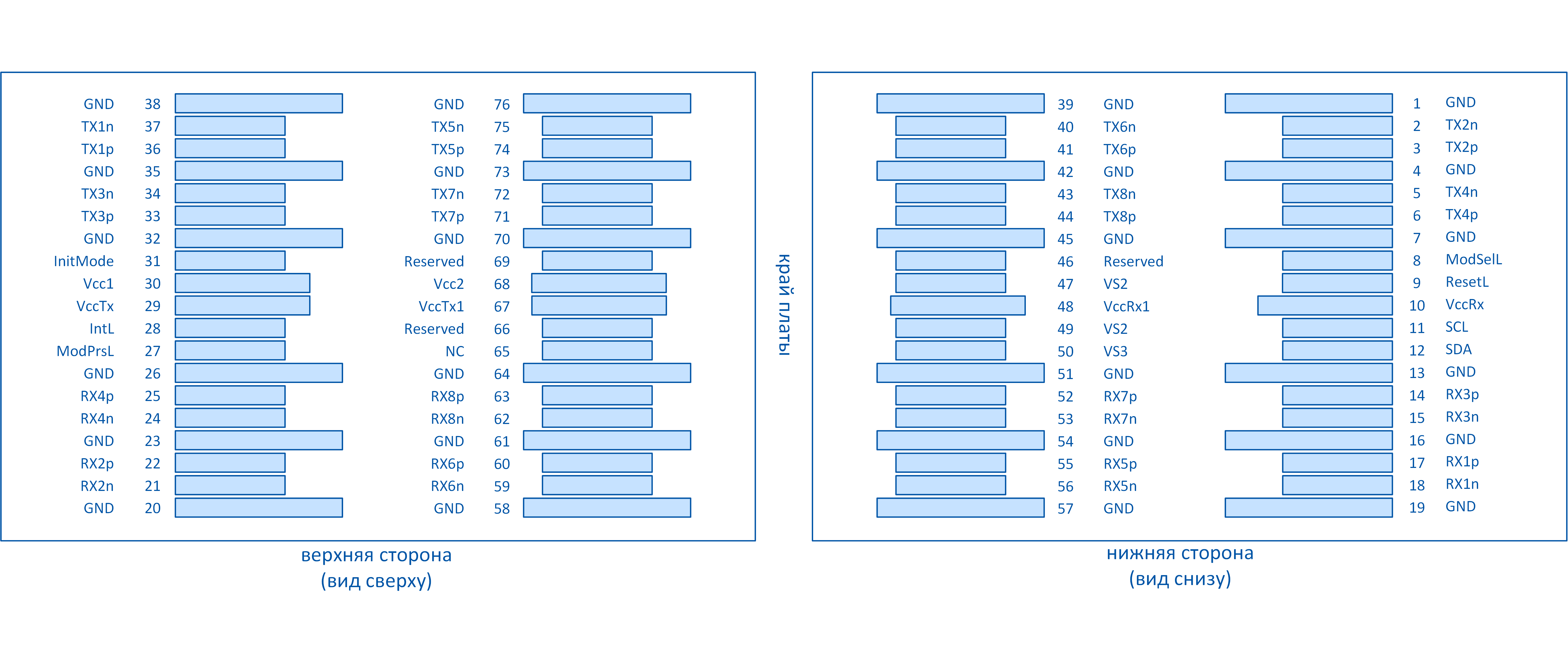

Рисунок 2. Распиновка QSFP-DD-слота

№	Контакт	Описание
1	GND	Заземление
2	Tx2n	Инвертированный вход данных передатчика
3	Tx2p	Неинвертированный вход данных передатчика
4	GND	Заземление
5	Tx4n	Инвертированный вход данных передатчика
6	Tx4p	Неинвертированный вход данных передатчика
7	GND	Заземление
8	ModSelL	Выбор модуля (Module Select)
9	ResetL	Сброс модуля (Module Reset)
10	VccRx	Rx, питание модуля-приемника 3,3 В
11	SCL	Тактовый генератор 2-проводного последовательного интерфейса
12	SDA	Линия данных 2-проводного последовательного интерфейса
13	GND	Заземление
14	Rx3p	Неинвертированный выход данных приемника
15	Rx3n	Инвертированный выход данных приемника
16	GND	Заземление
17	Rx1p	Неинвертированный выход данных приемника
18	Rx1n	Инвертированный выход данных приемника
19	GND	Заземление
20	GND	Заземление
21	Rx2n	Инвертированный выход данных приемника
22	Rx2p	Неинвертированный выход данных приемника
23	GND	Заземление
24	Rx4n	Инвертированный выход данных приемника
25	Rx4p	Неинвертированный выход данных приемника
26	GND	Заземление
27	ModPrsL	Наличие модуля (Module Present)
28	IntL	Прерывание
29	VccTx	Питание модуля-передатчика 3,3 В
30	Vcc1	Питание 3,3 В
31	InitMode	Режим инициализации
32	GND	Заземление
33	Tx3p	Неинвертированный вход данных передатчика
34	Tx3n	Инвертированный вход данных передатчика
35	GND	Заземление
36	Tx1p	Неинвертированный вход данных передатчика
37	Tx1n	Инвертированный вход данных передатчика
38	GND	Заземление
39	GND	Заземление
40	Tx6n	Инвертированный вход данных передатчика
41	Tx6p	Неинвертированный вход данных передатчика
42	GND	Заземление
43	Tx8n	Инвертированный вход данных передатчика
44	Tx8p	Неинвертированный вход данных передатчика
45	GND	Заземление
46	Reserved	Для будущего использования
47	VS1	Особенность производителя 1
48	VccRx1	Rx, питание модуля-приемника 3,3 В
49	VS2	Особенность производителя 2
50	VS3	Особенность производителя 3
51	GND	Заземление
52	Rx7p	Неинвертированный выход данных приемника
53	Rx7n	Инвертированный выход данных приемника
54	GND	Заземление
55	Rx5p	Неинвертированный выход данных приемника
56	Rx5n	Инвертированный выход данных приемника
57	GND	Заземление
58	GND	Заземление
59	Rx6n	Инвертированный выход данных приемника
60	Rx6p	Неинвертированный выход данных приемника
61	GND	Заземление
62	Rx8n	Инвертированный выход данных приемника
63	Rx8p	Неинвертированный выход данных приемника
64	GND	Заземление
65	NC	Нет соединения (Not Connected)
66	Reserved	Для будущего использования
67	VccTx1	Питание модуля-передатчика 3,3 В
68	Vcc2	Питание 3,3 В
70	GND	Заземление
71	Tx7p	Неинвертированный вход данных передатчика
72	Tx7n	Инвертированный вход данных передатчика
73	GND	Заземление
74	Tx5p	Неинвертированный вход данных передатчика
75	Tx5n	Инвертированный вход данных передатчика
76	GND	Заземление

Подключение в устройство

• Убрать защитный колпачок с разъема кабеля
• Установить модуль в порт устройства

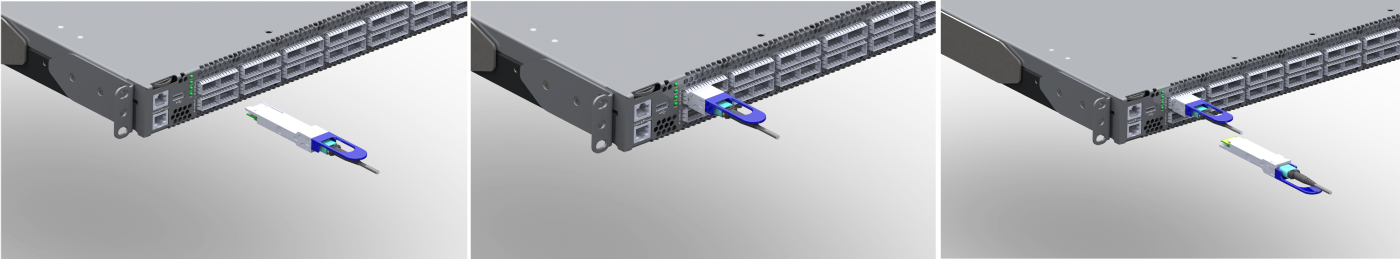

Рисунок 2. Схема установки кабеля 400G

Замечание

Производитель имеет право изменять технические характеристики, размеры и комплектацию изделия без предварительного уведомления.

Технические характеристики пассивных кабелей DAC 400 Гбит/c

Напряжение питания: 3.3 В
Рабочий температурный режим: 0°C ... +70°C

Модель	Артикул	Длина кабеля	Описание
FPT-QDD-400G-DAC-1M	023652GLY	1 м	Пассивный DAC кабель QSFP-DD - QSFP-DD
FPT-QDD-400G-DAC-3M	023218DVU	3 м	Пассивный DAC кабель QSFP-DD - QSFP-DD
FPT-QDD-400G-2QSFP200G-DAC-3M	023967KCP	3 м	Пассивный сплиттерный кабель 400G QSFP-DD<-->2x200G QSFP56

Технические характеристики активных кабелей AOC 400 Гбит/c

Напряжение питания: 3.3 В
Рабочий температурный режим: 0°C ... +70°C

Тип трансивера	Артикул	Длина кабеля	Описание
FPT-QDD-400G-AOC-5M	023986HTC	5 м	Активный оптический кабель QSFP-DD - QSFP-DD

Замечание

Лазерная аппаратура класса 1 по ГОСТ IEC 60825-1-2013.
