Кабели FPT-QSFP-40G
Описание
Кабели прямого подключения DAC и AOC, оконцованные разъемами QSFP+, со скоростью передачи до 40 Гбит/с.
Комплектация
Кабель – 1 шт.
Внешний вид

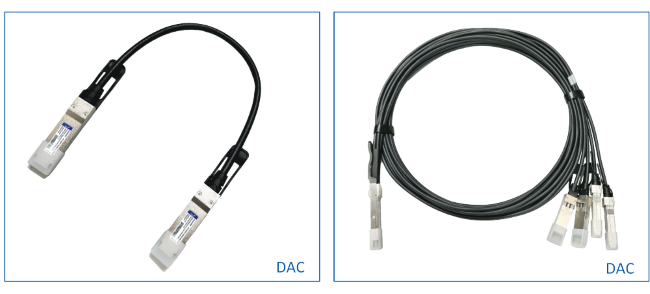

Рисунок 1. Внешний вид кабелей 40G
Назначение контактов
Рисунок 2. Распиновка QSFP+ слота
| № | Контакт | Описание |
|---|---|---|
| 1 | GND | Заземление |
| 2 | Tx2n | Инвертированный вход данных передатчика |
| 3 | Tx2p | Неинвертированный вход данных передатчика |
| 4 | GND | Заземление |
| 5 | Tx4n | Инвертированный вход данных передатчика |
| 6 | Tx4p | Неинвертированный вход данных передатчика |
| 7 | GND | Заземление |
| 8 | ModSelL | Выбор модуля (Module Select) |
| 9 | ResetL | Сброс модуля (Module Reset) |
| 10 | Vcc | Rx, питание модуля-приемника 3,3 В |
| 11 | SCL | Тактовый генератор 2-проводного последовательного интерфейса |
| 12 | SDA | Линия данных 2-проводного последовательного интерфейса |
| 13 | GND | Заземление |
| 14 | Rx3p | Неинвертированный выход данных приемника |
| 15 | Rx3n | Инвертированный выход данных приемника |
| 16 | GND | Заземление |
| 17 | Rx1p | Неинвертированный выход данных приемника |
| 18 | Rx1n | Инвертированный выход данных приемника |
| 19 | GND | Заземление |
| 20 | GND | Заземление |
| 21 | Rx2n | Инвертированный выход данных приемника |
| 22 | Rx2p | Неинвертированный выход данных приемника |
| 23 | GND | Заземление |
| 24 | Rx4n | Инвертированный выход данных приемника |
| 25 | Rx4p | Неинвертированный выход данных приемника |
| 26 | GND | Заземление |
| 27 | ModPrsL | Наличие модуля (Module Present) |
| 28 | IntL | Прерывание |
| 29 | Vcc Tx | Питание модуля-передатчика 3,3 В |
| 30 | Vcc1 | Питание 3,3 В |
| 31 | LPMode | Режим низкого энергопотребления |
| 32 | GND | Заземление |
| 33 | Tx3p | Неинвертированный вход данных передатчика |
| 34 | Tx3n | Ин вертированный вход данных передатчика |
| 35 | GND | Заземление |
| 36 | Tx1p | Неинвертированный вход данных передатчика |
| 37 | Tx1n | Инвертированный вход данных передатчика |
| 38 | GND | Заземление |
Подключение в устройство
- Убрать защитный колпачок с разъема кабеля
- Установить модуль в порт устройства
Рисунок 3. Схема установки кабеля 40G
Замечание
Производитель имеет право изменять технические характеристики, размеры и комплектацию изделия без предварительного уведомления.
Технические характеристики пассивных кабелей DAC 40 Гбит/c
Напряжение питания: 3.3 В
Рабочий температурный режим: 0°C ... +70°C
| Модель | Артикул | Длина кабеля | Описание |
|---|---|---|---|
| FPT-QSFP-40G-DAC-3M | 023324GPH | 3 м | Пассивный DAC кабель QSFP+ - QSFP+ |
| FPT-QSFP-40G-4SFP10G-DAC-3M | 023213THP | 3 м | Пассивный сплиттерный кабель 40G QSFP+ <--> 4x10G SFP+ |
Технические характеристики активных кабелей AOC 40 Гбит/c
Напряжение питания: 3.3 В
Рабочий температурный режим: 0°C ... +70°C
| Модель | Артикул | Длина кабеля | Описание |
|---|---|---|---|
| FPT-QSFP-40G-AOC-5M | 023312SRQ | 5 м | Активный оптический кабель QSFP+ - QSFP+ |
| FPT-QSFP-40G-4SFP10G-AOC-5M | 023064NMW | 5 м | Активный оптический сплиттерный кабель 40G QSFP+ <--> 4x10G SFP+ |
Замечание
Лазерная аппаратура класса 1 по ГОСТ IEC 60825-1-2013.
