Трансиверы FPT-SFP-10G

Описание

SFP+ (англ. Enhanced Small Form-factor Pluggable) — стандарт компактных приёмопередатчиков (трансиверов), используемых для передачи данных в сетях связи на скоростях до 10 Гбит/с. Трансиверы SFP+, являющиеся следующим поколением приемопередатчика SFP, поддерживают функцию цифровой диагностики (DDM/DOM) и соответствуют рекомендациям MSA. По типу интерфейса SFP+ делятся на оптические и электрические модули. Оптические трансиверы, в свою очередь, могут быть однонаправленными и двунаправленными:

• Однонаправленный двухволоконный приемопередатчик - это традиционный вариант, когда для связи требуется два отдельных оптических волокна: одно волокно для передачи данных (Tх), а другое для приема данных (Rх).
• Двунаправленный одноволоконный трансивер (BiDi) используется в решениях, при которых и для направления передачи и для направления приема задействуется одно волокно, но трафик идет на разных длинах волн, разделяясь внутри модуля с помощью встроенного WDM-мультиплексора. В этом случае трансиверы должны работать в паре: длина волны Tx на передающей стороне должна соответствовать длине волны Rx на приемной.

Комплектация

Трансивер – 1 шт.

Внешний вид

Рисунок 1. Внешний вид SFP+ модулей

Назначение контактов

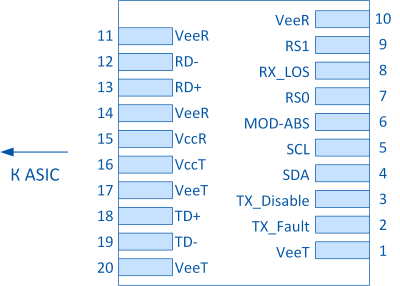

Рисунок 2. Распиновка SFP+ слота

№	Контакт	Описание
1	VeeT	Заземление передатчика
2	TX_Fault	Индикация неисправности передатчика
3	TX_Disable	Отключение передатчика (отключение лазерного излучателя)
4	SDA	Линия данных 2-проводного последовательного интерфейса (MOD-DEF2)
5	SCL	Тактовый генератор 2-проводного последовательного интерфейса (MOD-DEF1)
6	MOD_ABS	Индикатор наличия установленного трансивера
7	RS0	Rate Select 0, опционально управляет приемником модуля SFP+
8	RX_LOS	Индикатор потери сигнала приемником (в FC обозначается как Rx_LOS, а в Ethernet - как NOT Signal Detect)
9	RS1	Rate Select 1, опционально управляет передатчиком модуля SFP+
10	VeeR	Заземление приемника модуля
11	VeeR	Заземление приемника модуля
12	RD-	Инвертированный вывод данных приемника
13	RD+	Вывод данных приемника
14	VeeR	Заземление приемника модуля
15	VccR	Питание модуля-приемника 3,3 В
16	VccT	Питание модуля-передатчика 3,3 В
17	VeeT	Заземление модуля-передатчика
18	TD+	Вход данных передатчика
19	TD-	Инвертированный вход данных передатчика
20	VeeT	Заземление передатчика

Подключение в устройство

1. Вытащить защитный колпачок из разъема трансивера
2. Открыть фиксатор трансивера
3. Установить модуль в порт устройства
4. Закрыть фиксатор трансивера
5. Подключить оптические кабели

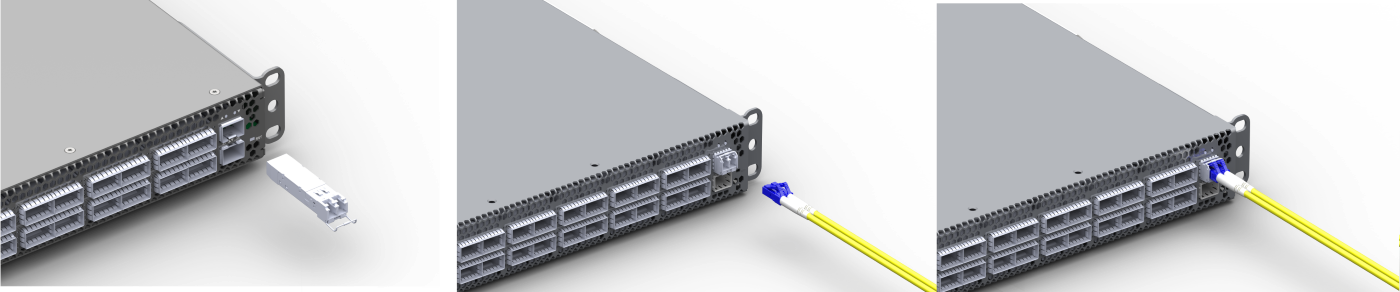

Рисунок 3. Схема установки SFP+ модуля

Замечание

Производитель имеет право изменять технические характеристики, размеры и комплектацию изделия без предварительного уведомления.

Технические характеристики электрических трансиверов 10 Гбит/c

Тип разъема: RJ45
Напряжение питания: 3.3 В

Модель трансивера	Артикул	Стандарт	Рабочий температурный режим, °C	Дистанция передачи, до
FPT-SFP-10G-T	023031WHR	10GBASE-T	0 ... +70	30 м

Технические характеристики оптических трансиверов 10 Гбит/c

1. Многомодовые

Тип оптического волокна: MMF
Напряжение питания: 3.3 В
Рабочий температурный режим: 0 ... +70 °C

Основные параметры многомодовых трансиверов SFP+ варьируются в зависимости от модели и представлены в таблице:

Модель трансивера	Артикул	Стандарт	Длина волны, нм	Тип разъема	Дистанция передачи, до	Мощность, дБм	Чувствит. приемника, дБм	Мощность перегрузки приемника, дБм
FPT-SFP-10G-SR	023198QDP	10GBASE-SR	850	2LC	300 м (ОМ3)	-6.5 ... -1	-9.9	-1
FPT-SFP-10G-LRM	023326TYE	10GBASE-LRM	1310	2LC	220 м	-6.5 ... 0.5	-12	0.5

2. Одномодовые

Тип оптического волокна: SMF
Напряжение питания: 3.3 В
Рабочий температурный режим: 0 ... +70 °C

Основные параметры одномодовых трансиверов SFP+ варьируются в зависимости от модели и представлены в таблице:

Модель трансивера	Артикул	Стандарт	Длина волны, нм	Тип разъема	Дистанция передачи, до	Мощность, дБм	Чувствит. приемника, дБм	Мощность перегрузки приемника, дБм
FPT-SFP-10G-LR	023358YZD	10GBASE-LR	1310	2LC	10 км	-8 ... 0.5	-14	-3
FPT-SFP-10G-ER	023371MQE	10GBASE-ER	1550	2LC	40 км	-3 ... 4	-16	-1
FPT-SFP-10G-ZR	023415ZTQ	10GBASE-ZR	1550	2LC	80 км	0 ... 5	-22	-8
FPT-SFP-10G-B10-D	023604TNS	10GBASE-BR10	1330(Tx) 1270(Rx)	LC	10 км	-3 ... 3	-14	-1
FPT-SFP-10G-B10-U	023534AVU	10GBASE-BR10	1270(Tx) 1330(Rx)	LC	10 км	-3 ... 3	-14	-1
FPT-SFP-10G-B40-D	023230DVA	10GBASE-BR40	1330(Tx) 1270(Rx)	LC	40 км	-2 ... 5	-15	-3
FPT-SFP-10G-B40-U	023256MGZ	10GBASE-BR40	1270(Tx) 1330(Rx)	LC	40 км	-2 ... 5	-15	-3
FPT-SFP-10G-B80-D	023796RAC	10GBASE-BR40+	1550(Tx) 1490(Rx)	LC	80 км	0 ... 4	-23	-8
FPT-SFP-10G-B80-U	023428TKM	10GBASE-BR40+	1490(Tx) 1550(Rx)	LC	80 км	0 ... 4	-23	-8

Замечание

Лазерная аппаратура класса 1 по ГОСТ IEC 60825-1-2013.
