Трансиверы FPT-SFP-25G
Описание
SFP28 (англ. Enhanced Small Form-factor Pluggable 28) - это трансиверы, относящиеся к третьему поколению компактных модулей SFP, конструктивно не отличающиеся от своих предшественников SFP+, но способные передавать данные со скоростью до 28 Гбит/с. Так же как и обычные SFP+, более современные SFP28 могут работать как на многомодовом, так и на одномодовом волокне, и поддерживать одноволоконную (BiDi) и двухволоконную передачу данных.
Комплектация
Трансивер – 1 шт.
Внешний вид

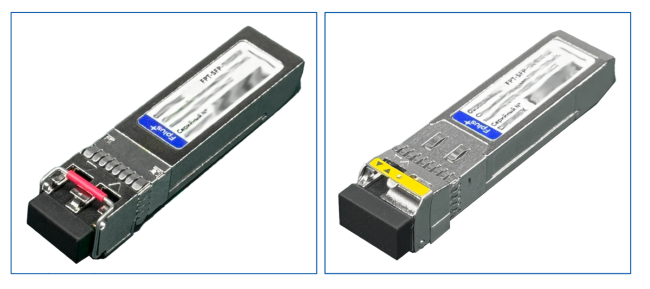

Рисунок 1. Внешний вид SFP28 модулей
Назначение контактов
Рисунок 2. Распиновка SFP28 слота
| № | Контакт | Описание |
|---|---|---|
| 1 | VeeT | Заземление передатчика |
| 2 | TX_Fault | Индикация неисправности передатчика |
| 3 | TX_Disable | Отключение передатчика (отключение лазерного излучателя) |
| 4 | SDA | Линия данных 2-проводного последовательного интерфейса (MOD-DEF2) |
| 5 | SCL | Тактовый генератор 2-проводного последовательного интерфейса (MOD-DEF1) |
| 6 | MOD_ABS | Индикатор наличия установленного трансивера |
| 7 | RS0 | Rate Select 0, опционально управляет приемником модуля SFP |
| 8 | RX_LOS | Индикатор потери сигнала приемником (в FC обозначается как Rx_LOS, а в Ethernet - как NOT Signal Detect) |
| 9 | RS1 | Rate Select 1, опционально управляет передатчиком модуля SFP |
| 10 | VeeR | Заземление приемника модуля |
| 11 | VeeR | Заземление приемника модуля |
| 12 | RD- | Инвертированный вывод данных приемника |
| 13 | RD+ | Вывод данных приемника |
| 14 | VeeR | Заземление приемника модуля |
| 15 | VccR | Питание модуля-приемника 3,3 В |
| 16 | VccT | Питание модуля-передатчика 3,3 В |
| 17 | VeeT | Заземление модуля-передатчика |
| 18 | TD+ | Вход данных передатчика |
| 19 | TD- | Инверт ированный вход данных передатчика |
| 20 | VeeT | Заземление передатчика |
Подключение в устройство
- Вытащить защитный колпачок из разъема трансивера
- Открыть фиксатор трансивера
- Установить модуль в порт устройства
- Закрыть фиксатор трансивера
- Подключить оптические кабели
Рисунок 3. Схема установки SFP28 модуля
Производитель имеет право изменять технические характеристики, размеры и комплектацию изделия без предварительного уведомления.
Технические характеристики оптических трансиверов 25 Гбит/c
- Многомодовые
Тип оптического волокна: MMF
Напряжение питания: 3.3 В
Рабочий температурный режим: 0 ... +70 °C
Основные параметры многомодовых трансиверов SFP28 варьируются в зависимости от модели и представлены в таблице:
| Модель трансивера | Артикул | Стандарт | Длина волны, нм | Тип разъема | Дистанция передачи, до | Мощность, дБм | Чувствит. приемника, дБм | Мощность перегрузки приемника, дБм |
|---|---|---|---|---|---|---|---|---|
| FPT-SFP-25G-SR | 023068PVU | 25GBASE-SR | 850 | 2LC | 70 м (ОМ3) 100 м (OM4) | -8.4 ... +2.4 | -10.3 | 2.5 |
| FPT-SFP-25G-SR-MP* | 023068PVX | 25GBASE-SR | 850 | 2LC | 70 м (ОМ3) 100 м (OM4) | -8.4 ... +2.4 | -10.3 | 2.5 |
* тип упаковки: блистер
- Одномодовые
Тип оптического волокна: SMF
Напряжение питания: 3.3 В
Рабочий температурный режим: 0 ... +70 °C
Основные параметры одномодовых трансиверов SFP28 варьируются в зависимости от модели и представлены в таблице:
| Модель трансивера | Артикул | Стандарт | Длина волны, нм | Тип разъема | Дистанция передачи, до | Мощность, дБм | Чувствит. приемника, дБм | Мощность перегрузки приемника, дБм |
|---|---|---|---|---|---|---|---|---|
| FPT-SFP-25G-LR | 023134LCS | 25GBASE-LR | 1310 | 2LC | 10 км | -4.5 ... +2.5 | -11.4 | 2.5 |
| FPT-SFP-25G-B10-D | 023865HNR | 25GBASE-BR10 | 1330(Tx) 1270(Rx) | LC | 10 км | -5...+2 | -9.5 | 2.5 |
| FPT-SFP-25G-B10-U | 023259YME | 25GBASE-BR10 | 1270(Tx) 1330(Rx) | LC | 10 км | -5...+2 | -9.5 | 2.5 |
Лазерная аппаратура класса 1 по ГОСТ IEC 60825-1-2013.
