Трансиверы FPT-QSFP-40G
Описание
QSFP+ (англ. Enhanced Quad Small Form-factor Pluggable) — стандарт компактных приёмопередатчиков (трансиверов), используемых для передачи данных в сетях связи на скоростях до 40 Гбит/с. Трансиверы в зависимости от модификации могут быть оснащены оптическими разъемами Duplex LC (2LC) или MPO.
Комплектация
Трансивер – 1 шт.
Внешний вид
\

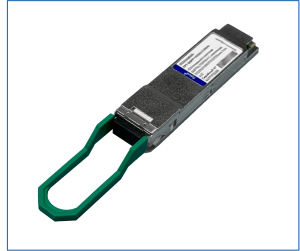

Рисунок 1. Внешний вид QSFP+ модуля
Назначение контактов

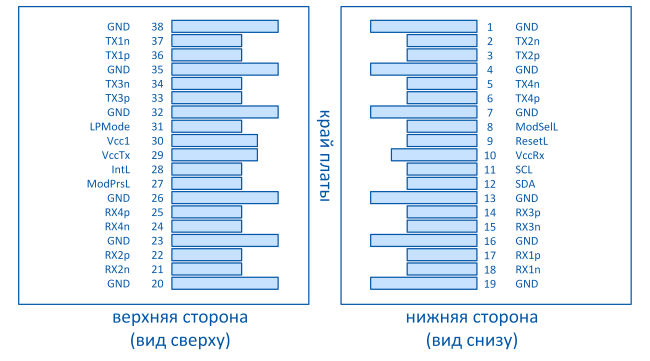

Рисунок 2. Распиновка QSFP+ слота
| № | Контакт | Описание |
|---|---|---|
| 1 | GND | Заземление |
| 2 | Tx2n | Инвертированный вход данных передатчика |
| 3 | Tx2p | Неинвертированный вход данных передатчика |
| 4 | GND | Заземление |
| 5 | Tx4n | Ин вертированный вход данных передатчика |
| 6 | Tx4p | Неинвертированный вход данных передатчика |
| 7 | GND | Заземление |
| 8 | ModSelL | Выбор модуля (Module Select) |
| 9 | ResetL | Сброс модуля (Module Reset) |
| 10 | Vcc | Rx, питание модуля-приемника 3,3 В |
| 11 | SCL | Тактовый генератор 2-проводного последовательного интерфейса |
| 12 | SDA | Линия данных 2-проводного последовательного интерфейса |
| 13 | GND | Заземление |
| 14 | Rx3p | Неинвертированный выход данных приемника |
| 15 | Rx3n | Инвертированный выход данных приемника |
| 16 | GND | Заземление |
| 17 | Rx1p | Неинвертированный выход данных приемника |
| 18 | Rx1n | Инвертированный выход данных приемника |
| 19 | GND | Заземление |
| 20 | GND | Заземление |
| 21 | Rx2n | Инвертированный выход данных приемника |
| 22 | Rx2p | Неинвертированный выход данных приемника |
| 23 | GND | Заземление |
| 24 | Rx4n | Receiver Inverted Data Output |
| 25 | Rx4p | Неинвертированный выход данных приемника |
| 26 | GND | Заземление |
| 27 | ModPrsL | Наличие модуля (Module Present) |
| 28 | IntL | Прерывание |
| 29 | Vcc Tx | Питание модуля-передатчика 3,3 В |
| 30 | Vcc1 | Питание 3,3 В |
| 31 | LPMode | Режим низкого энергопотребления |
| 32 | GND | Заземление |
| 33 | Tx3p | Неинвертированный вход данных передатчика |
| 34 | Tx3n | Инвертированный вход данных передатчика |
| 35 | GND | Заземление |
| 36 | Tx1p | Неинвертированный вход данных передатчика |
| 37 | Tx1n | Инвертированный вход данных передатчика |
| 38 | GND | Заземление |
Подключение в устройство
- Вытащить защитный колпачок из разъема трансивера
- Установить модуль в порт устройства
Рисунок 3. Схема установки QSFP+ модуля
Производитель имеет право изменять технические характеристики, размеры и комплектацию изделия без предварительного уведомления.
Технические характеристики оптических трансиверов 40 Гбит/c
- Многомодовые
Тип оптического волокна: MMF
Напряжение питания: 3.3 В
Рабочий температурный режим: 0 ... +70 °C
Основные параметры многомодовых трансиверов QSFP+ варьируются в зависимости от модели и представлены в таблице:
| Модель трансивера | Артикул | Стандарт | Длина вол ны, нм | Тип разъема | Дистанция передачи, до | Мощность, дБм | Чувствит. приемника, дБм | Мощность перегрузки приемника, дБм |
|---|---|---|---|---|---|---|---|---|
| FPT-QSFP-40G-SWDM4 | 023847PAW | SWDM4* | 850-940 | 2LC | 100 м | -7.5 ... 2 | -11.5 | 2.4 |
| FPT-QSFP-40G-SR4 | 023940VNS | 40GBASE-SR4 | 850 | MPO12 | 100 м | -8.2 ... +0.5 | -9.5 | 3 |
* не описан в международных стандартах
- Одномодовые
Тип оптического волокна: SMF
Напряжение питания: 3.3 В
Рабочий температурный режим: 0 ... +70 °C
Основные параметры одномодовых трансиверов QSFP+ варьируются в зависимости от модели и представлены в таблице:
| Модель трансивера | Артикул | Стандарт | Длина волны, нм | Тип разъема | Дистанция передачи, до | Мощность, дБм | Чувствит. приемника, дБм | Мощность перегрузки приемника, дБм |
|---|---|---|---|---|---|---|---|---|
| FPT-QSFP-40G-LR4 | 023954FYN | 40GBASE-LR4 | 1270-1330 | 2LC | 10 км | -7 ... +2.3 | -11.5 | 2 |
Лазерная аппаратура класса 1 по ГОСТ IEC 60825-1-2013.
