Трансиверы 200Гбит/с
Описание
Трансиверы для скоростей 200 Гбит/с представлены в двух исполнениях: QSFP56 и QSFP-DD.
QSFP56 - (англ. Quad Small Form-factor Pluggable 56) — следующий этап развития приёмопередатчиков после появления QSFP28. И, если в QSFP28,
организуются четыр е канала по 28 Гбит/с на каждом, то в QSFP56 используются те же 4 канала, только с максимальной скоростью 56 Гбит/с.
Таким образом достигается суммарная скорость 200 Гбит/с.
QSFP-DD (англ. Quad Small Form-factor Double Density) - трансивер, применяемый на скоростях до 400 Гбит/с.
"DD" означает двойную плотность каналов по сравнению с QSFP56. Используются 8 каналов, на каждом из них скорость может варьироваться от 25 до 50 Гбит/с в
зависимости от вида модуляции, что позволяет достичь суммарной скорости 200 или 400 Гбит/с соответственно.
Трансиверы могут быть оснащены оптическими разъемами Duplex LC (2LC) или MPO.
Комплектация
Трансивер – 1 шт.
Внешний вид

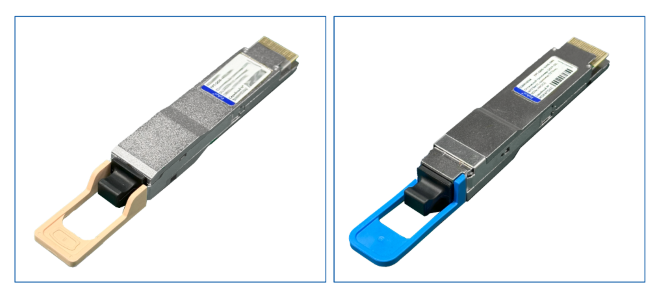

Рисунок 1. Внешний вид QSFP-DD модулей
Назначение к онтактов
Рисунок 2. Распиновка QSFP-DD-слота
| № | Контакт | Описание |
|---|---|---|
| 1 | GND | Заземление |
| 2 | Tx2n | Инвертированный вход данных передатчика |
| 3 | Tx2p | Неинвертированный вход данных передатчика |
| 4 | GND | Заземление |
| 5 | Tx4n | Инвертированный вход данных передатчика |
| 6 | Tx4p | Неинвертированный вход данных передатчика |
| 7 | GND | Заземление |
| 8 | ModSelL | Выбор модуля (Module Select) |
| 9 | ResetL | Сброс модуля (Module Reset) |
| 10 | VccRx | Rx, питание модуля-приемника 3,3 В |
| 11 | SCL | Тактовый генератор 2-проводного последовательного интерфейса |
| 12 | SDA | Линия данных 2-проводного последовательного интерфейса |
| 13 | GND | Заземление |
| 14 | Rx3p | Неинвертированный выход данных приемника |
| 15 | Rx3n | Инвертированный выход данных приемника |
| 16 | GND | Заземление |
| 17 | Rx1p | Неинвертированный выход данных приемника |
| 18 | Rx1n | Инвертированный выход данных приемника |
| 19 | GND | Заземление |
| 20 | GND | Заземление |
| 21 | Rx2n | Инвертированный выход данных приемника |
| 22 | Rx2p | Неинвертированный выход данных приемника |
| 23 | GND | Заземление |
| 24 | Rx4n | Инвертированный выход данных приемника |
| 25 | Rx4p | Неинвертированный выход данных приемника |
| 26 | GND | Заземление |
| 27 | ModPrsL | Наличие модуля (Module Present) |
| 28 | IntL | Прерывание |
| 29 | VccTx | Питание модуля-передатчика 3,3 В |
| 30 | Vcc1 | Питание 3,3 В |
| 31 | InitMode | Режим инициализации |
| 32 | GND | Заземление |
| 33 | Tx3p | Неинвертированный вход данных передатчика |
| 34 | Tx3n | Инвертированный вход данных передатчика |
| 35 | GND | Заземление |
| 36 | Tx1p | Неинвертированный вход данных передатчика |
| 37 | Tx1n | Инвертированный вход данных передатчика |
| 38 | GND | Заземление |
| 39 | GND | Заземление |
| 40 | Tx6n | Инвертированный вход данных передатчика |
| 41 | Tx6p | Неинвертированный вход данных передатчика |
| 42 | GND | Заземление |
| 43 | Tx8n | Инвертированный вход данных передатчика |
| 44 | Tx8p | Неинвертированный вход данных передатчика |
| 45 | GND | Заземление |
| 46 | Reserved | Для будущего использования |
| 47 | VS1 | Особенность производителя 1 |
| 48 | VccRx1 | Rx, питание модуля-приемника 3,3 В |
| 49 | VS2 | Особенность производителя 2 |
| 50 | VS3 | Особенность производителя 3 |
| 51 | GND | Заземление |
| 52 | Rx7p | Неинвертированный выход данных приемника |
| 53 | Rx7n | Инвертированный выход данных приемника |
| 54 | GND | Заземление |
| 55 | Rx5p | Неинвертированный выход данных приемника |
| 56 | Rx5n | Инвертированный выход данных приемника |
| 57 | GND | Заземление |
| 58 | GND | Заземление |
| 59 | Rx6n | Инвертированный выход данных приемника |
| 60 | Rx6p | Неинвертированный выход данных приемника |
| 61 | GND | Заземление |
| 62 | Rx8n | Инвертированный выход данных приемника |
| 63 | Rx8p | Неинвертированный выход данных приемника |
| 64 | GND | Заземление |
| 65 | NC | Нет соединения (Not Connected) |
| 66 | Reserved | Для будущего использования |
| 67 | VccTx1 | Питание модуля-передатчика 3,3 В |
| 68 | Vcc2 | Питание 3,3 В |
| 70 | GND | Заземление |
| 71 | Tx7p | Неинвертированный вход данных передатчика |
| 72 | Tx7n | Инвертированный вход данных передатчика |
| 73 | GND | Заземление |
| 74 | Tx5p | Неинвертированный вход данных передатчика |
| 75 | Tx5n | Инвертированный вход данных передатчика |
| 76 | GND | Заземление |
Подключение в устройство
- Вытащить защитный колпачок из разъема трансивера
- Установить модуль в порт устройства

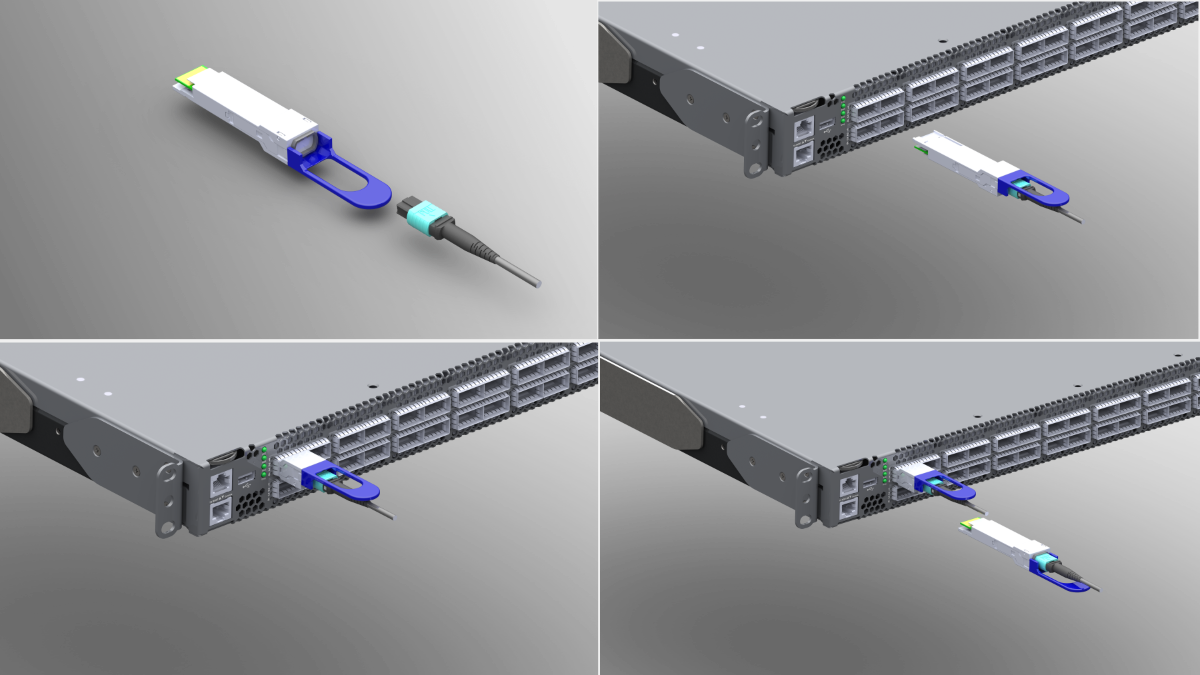

Рисунок 3. Схема установки QSFP56/QSFP-DD модуля
Производитель имеет право изменять технические характеристики, размеры и комплектацию изделия без предварительного уведомления.
Технические характеристики оптических трансиверов 200 Гбит/c
- Многомодовые
Тип оптического волокна: MMF
Напряжение питания: 3.3 В
Рабочий температурный режим: 0 ... +70 °C
Основные параметры многомодовых трансиверов QSFP56/QSFP-DD варьируются в зависимости от модели и представлены в таблице:
| Модель трансивера | Артикул | Стандарт | Длина волны, нм | Тип разъема | Дистанция передачи, до | Мощность, дБм | Чувствит. приемника, дБм | Мощность перегрузки приемника, дБм |
|---|---|---|---|---|---|---|---|---|
| FPT-QDD-200G-2SR4 | 023926CFM | 2x100GBASE-SR4 | 850 | MPO24 | 100 м | -8.4 ... +2.4 | -10.3 | +2.5 |
| FPT-QSFP-200G-SR4 | 023584FTN | 200GBASE-SR4 | 850 | MPO | 100 м | -3 ... +3 | -6.5 | +3 |
где,
FPT-QDD - трансивер QSFP28-DD
FPT-QSFP - трансивер QSFP56
Модули FPT-QSFP-200G-SR4 используются для соединения между собой двух коммутаторов. Модули FPT-QDD-200G-2SR4 только для брейкаута и соединения с парой трансиверов FPT-QSFP-100G-SR4.
Лазерная аппаратура класса 1 по ГОСТ IEC 60825-1-2013.
