Граничный маршрутизатор area​

Этот пример демонстрирует настройку граничного маршрутизатора area (Area Border Router, ABR). Устройство SW2 является граничным маршрутизатором area (ABR). На SW2 интерфейс eth2 находится в area 0, а интерфейс eth1 — в area 1.

Топология​

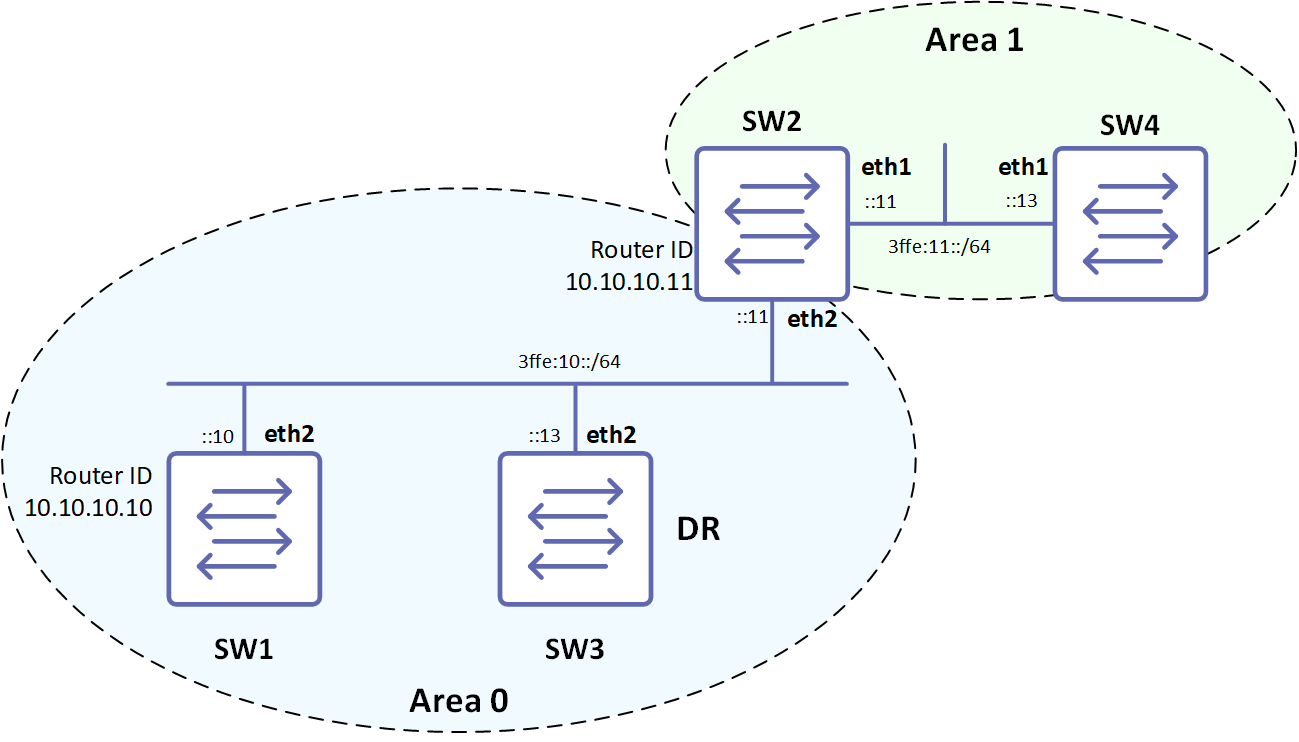

Рисунок 5-74: OSPFv3 Граничный маршрутизатор area

Конфигурация​

SW2

#configure terminalПерейти в режим конфигурации.
(config)#router ipv6 ospfСоздать instance маршрутизации OSPFv3.
(config-router)#router-id 10.10.10.11Указать идентификатор маршрутизатора (10.10.10.11) для процесса маршрутизации OSPFv3.
(config-router)#exitВыйти из режима маршрутизатора OSPF.
(config)#interface eth2Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить идентификатор area (0).
(config-if)#exitВыйти из режима интерфейса.
(config)#interface eth1Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 1Включить маршрутизацию OSPFv3 на другом интерфейсе и назначить другой идентификатор area (1).
Проверка​

SW2

SW2#show ipv6 ospf n
OSPFv3 Process (*null*)
Neighbor ID     Pri   State           Dead Time   Interface  Instance ID
10.10.10.10       1   Full/DROther    00:00:33    eth1       0
10.10.10.12       1   Full/DR         00:00:31    eth1       0
10.10.10.13       1   Full/DR         00:00:36    eth2       0
SW2#show ipv6 ospf database
OSPFv3 Router with ID (10.10.10.11) (Process *null*)
Link-LSA (Interface eth1)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix
0.0.0.3         10.10.10.10      171       0x80000001 0xaa25      1
0.0.0.3         10.10.10.11      139       0x80000001 0x87eb      1
0.0.0.3         10.10.10.12      132       0x80000001 0x2032      1
Link-LSA (Interface eth2)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix
0.0.0.4         10.10.10.11      139       0x80000001 0xb466      1
0.0.0.4         10.10.10.13      130       0x80000001 0x8c5b      1
Router-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum    Link
0.0.0.0         10.10.10.10       83       0x80000005 0xbae6      1
0.0.0.0         10.10.10.11       82       0x80000005 0xb7e7      1
0.0.0.0         10.10.10.12       87       0x80000003 0xb2ee      1
Network-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.3         10.10.10.12       87       0x80000002 0xacad
Inter-Area-Prefix-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.1         10.10.10.11      134       0x80000002 0xfd5e
Intra-Area-Prefix-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix  Reference
0.0.0.2         10.10.10.12       86       0x80000001 0xc954      1  Network-LSA
Intra-Area-Te-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.3         10.10.10.10       83       0x80000003 0x57e0
0.0.0.3         10.10.10.11       77       0x80000004 0x81b3
0.0.0.3         10.10.10.12       87       0x80000003 0xaf84
Router-LSA (Area 0.0.0.1)
Link State ID   ADV Router      Age       Seq#       CkSum    Link
0.0.0.0         10.10.10.11       89       0x80000003 0xf1ac      1
0.0.0.0         10.10.10.13       85       0x80000003 0xe2ba      1
Network-LSA (Area 0.0.0.1)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.4         10.10.10.13       90       0x80000001 0x067e
Inter-Area-Prefix-LSA (Area 0.0.0.1)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.1         10.10.10.11      134       0x80000002 0xccaf
Intra-Area-Prefix-LSA (Area 0.0.0.1)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix  Reference
0.0.0.2         10.10.10.13       84       0x80000001 0x0eec      1  Network-LSA
Intra-Area-Te-LSA (Area 0.0.0.1)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.4         10.10.10.11       89       0x80000002 0xb75c
0.0.0.4         10.10.10.13       89       0x80000002 0xdd33
SW2#show ipv6 ospfv3 topology
OSPFv3 Process (*null*)
OSPFv3 paths to Area (0.0.0.0) routers
Router ID        Bits  Metric     Next-Hop             Interface
10.10.10.10            1          10.10.10.10          eth1
10.10.10.11         B  --
10.10.10.12            1          10.10.10.12          eth1
OSPFv3 paths to Area (0.0.0.1) routers
Router ID        Bits  Metric     Next-Hop             Interface
10.10.10.11         B  --
10.10.10.13            1          10.10.10.13          eth2
SW2#show ipv6 route
IPv6 Routing Table
Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF,
IA - OSPF inter area, E1 - OSPF external type 1,
E2 - OSPF external type 2, E - EVPN  N1 - OSPF NSSA external type 1,
N2 - OSPF NSSA external type 2, I - IS-IS, B - BGP
Timers: Uptime
IP Route Table for VRF "default"
C      ::1/128 via ::, lo, 00:02:52
C      3ffe:10::/64 via ::, eth1, 00:02:51
C      6ffe::/64 via ::, eth2, 00:02:51
C      fe80::/64 via ::, eth2, 00:02:52
SW#show ipv6 ospf route
OSPFv3 Process (*null*)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination                                   Metric      Next-hop
C  3ffe:10::/64                                       1      directly connected, eth1, Area 0.0.0.0
C  6ffe::/64                                          1      directly connected, eth2, Area 0.0.0.1
