Стоимость​

Сделайте маршрут предпочтительным, изменив его стоимость. В этом примере стоимость настроена так, чтобы SW2 был следующим узлом для SW1.

По умолчанию стоимость для каждого интерфейса равна 10. Интерфейс eth2 на SW2 имеет стоимость 100, а интерфейс eth2 на SW3 имеет стоимость 150. Общая стоимость для достижения 10.10.14.0/24 (SW4) через SW2 и SW3 рассчитывается следующим образом:

SW2: 10+100 = 110

SW3: 10+150 = 160

По этой причине SW1 выбирает SW2 в качестве следующего узла для назначения 10.10.14.0/24, так как у него меньшая стоимость.

Топология​

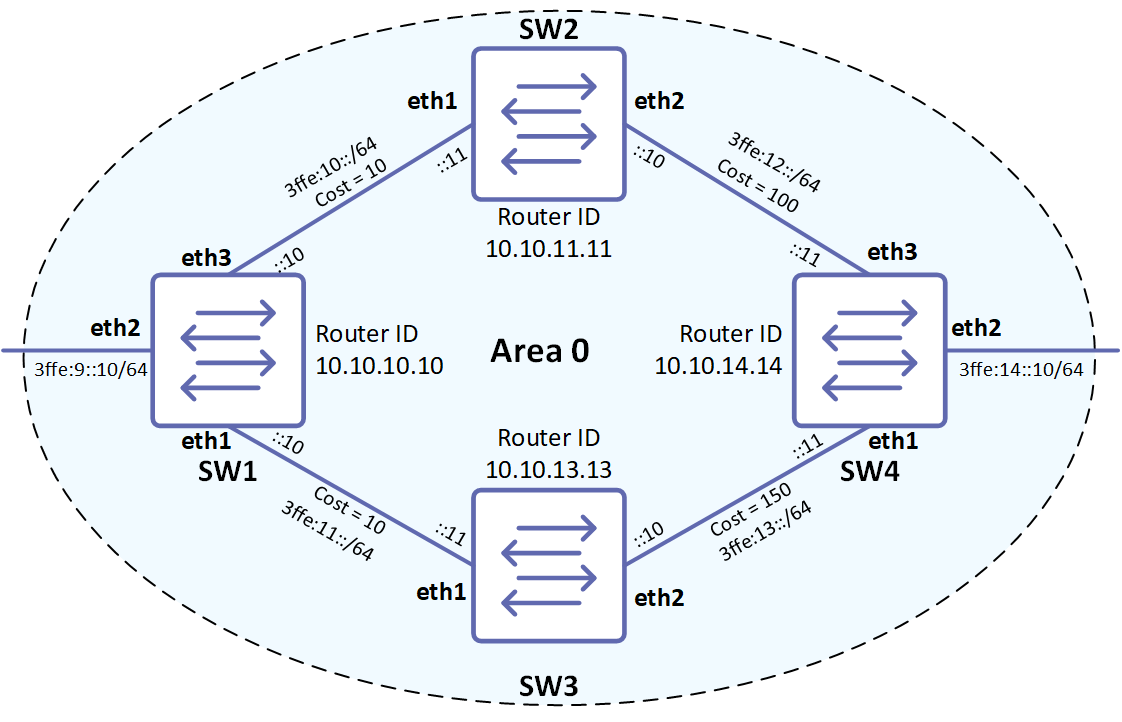

Рисунок 5-76: Настройка стоимости OSPFv3

Конфигурация​

SW1

#configure terminalПерейти в режим конфигурации.
(config)#router ipv6 ospfСоздать instance маршрутизации OSPFv3.
(config-router)#router-id 10.10.10.10Указать Router ID (10.10.10.10) для процесса маршрутизации OSPFv3.
(config-router)#exitВыйти из режима маршрутизатора OSPF.
(config)#interface eth3Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить Area ID (0).
#configure terminalПерейти в режим конфигурации.
(config-if)#exitВыйти из режима интерфейса.
(config)#interface eth1Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить Area ID (0).
(config-if)#exitВыйти из режима интерфейса.
(config)#interface eth2Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить Area ID (0).

SW2

(config)#router ipv6 ospfСоздать instance маршрутизации OSPFv3.
(config-router)#router-id 10.10.11.11Указать Router ID (10.10.11.11) для процесса маршрутизации OSPFv3.
(config-router)#exitВыйти из режима маршрутизатора OSPF.
(config)#interface eth1Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить Area ID (0).
(config-if)#exitВыйти из режима интерфейса.
(config)#interface eth2Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить Area ID (0).
(config-if)#ipv6 ospf cost 100Установить стоимость метрики состояния канала (на eth2) равной 100.

SW3

(config)#router ipv6 ospfСоздать instance маршрутизации OSPFv3.
(config-router)#router-id 10.10.13.13Указать Router ID (10.10.13.13) для процесса маршрутизации OSPFv3.
(config-router)#exitВыйти из режима маршрутизатора OSPF.
(config)#interface eth1Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить Area ID (0).
(config-if)#exitВыйти из режима интерфейса.
(config)#interface eth2Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить Area ID (0).
(config-if)#ipv6 ospf cost 150Установить стоимость метрики состояния канала равной 150.

SW4

(config)#router ipv6 ospfСоздать instance маршрутизации OSPFv3.
(config-router)#router-id 10.10.14.14Указать Router ID (10.10.14.14) для процесса маршрутизации OSPFv3.
(config-router)#exitВыйти из режима маршрутизатора OSPF.
(config)#interface eth3Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить Area ID (0).
(config-if)#exitВыйти из режима интерфейса.
(config)#interface eth1Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить Area ID (0).
Проверка​

SW1

SW1#show ipv6 ospf neighbor
OSPFv3 Process (*null*)
Neighbor ID     Pri   State           Dead Time   Interface  Instance ID
10.10.13.13       1   Full/Backup     00:00:37    eth1       0
10.10.11.11       1   Full/Backup     00:00:34    eth3       0
SW1#show ipv6 ospfv3 topology
OSPFv3 Process (*null*)
OSPFv3 paths to Area (0.0.0.0) routers
Router ID        Bits  Metric     Next-Hop             Interface
10.10.10.10            --
10.10.11.11            1          10.10.11.11          eth3
10.10.13.13            1          10.10.13.13          eth1
10.10.14.14            101        10.10.11.11          eth3
rtr1#show ipv6 ospf database
OSPFv3 Router with ID (10.10.10.10) (Process *null*)
Link-LSA (Interface eth1)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix
0.0.0.3         10.10.10.10      868       0x80000003 0x4839      1
0.0.0.3         10.10.13.13      747       0x80000003 0x5544      1
Link-LSA (Interface eth3)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix
0.0.0.5         10.10.10.10      898       0x80000003 0xf33e      1
0.0.0.3         10.10.11.11      817       0x80000003 0xce7b      1
Router-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum    Link
0.0.0.0         10.10.10.10       58       0x80000008 0xabaf      2
0.0.0.0         10.10.11.11     1767       0x80000008 0x26cd      2
0.0.0.0         10.10.13.13     1753       0x80000008 0x9724      2
0.0.0.0         10.10.14.14     1753       0x80000007 0x96b5      2
Network-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.3         10.10.10.10       58       0x80000003 0x4341
0.0.0.5         10.10.10.10      163       0x80000003 0xf88d
0.0.0.4         10.10.11.11     1767       0x80000002 0x5c22
0.0.0.4         10.10.13.13     1753       0x80000002 0x680e
Intra-Area-Prefix-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix  Reference
0.0.0.1         10.10.10.10      813       0x80000003 0xd34b      1  NetworkLSA
0.0.0.2         10.10.10.10      743       0x80000003 0xcb53      1  NetworkLSA
0.0.0.2         10.10.11.11      652       0x80000003 0xf91f      1  NetworkLSA
0.0.0.3         10.10.13.13      684       0x80000003 0x22ec      1  NetworkLSA
Intra-Area-Te-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.3         10.10.10.10      868       0x80000004 0x4fe8
0.0.0.5         10.10.10.10      898       0x80000004 0x39fb
0.0.0.3         10.10.11.11      817       0x80000004 0x72c1
0.0.0.4         10.10.11.11      802       0x80000005 0xe1ea
0.0.0.3         10.10.13.13      747       0x80000004 0x5ad6
0.0.0.4         10.10.13.13      727       0x80000005 0x8f02
0.0.0.3         10.10.14.14      688       0x80000004 0x2df8
0.0.0.5         10.10.14.14      653       0x80000004 0x9c8c
rtr1#show ipv6 ospf route
OSPFv3 Process (*null*)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination                                   Metric      Next-hop
C  3ffe:10::/64                                       1      directly connected, eth3, Area 0.0.0.0
C  3ffe:11::/64                                       1      directly connected, eth1, Area 0.0.0.0
O  3ffe:12::/64                                     101      via fe80::a00:27ff:fef9:2432, eth3, Area 0.0.0.0
O  3ffe:13::/64                                     102      via fe80::a00:27ff:fef9:2432, eth3, Area 0.0.0.0
rtr1#show ipv6 route IPv6 Routing Table
Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF,
IA - OSPF inter area, E1 - OSPF external type 1,
E2 - OSPF external type 2, N1 - OSPF NSSA external type 1,
N2 - OSPF NSSA external type 2, I - IS-IS, B - BGP Timers: Uptime
IP Route Table for VRF "default"
C      ::1/128 via ::, lo, 01:22:59
C      3ffe:10::/64 via ::, eth3, 00:51:14
C      3ffe:11::/64 via ::, eth1, 00:50:44
O      3ffe:12::/64 [110/101] via fe80::a00:27ff:fef9:2432, eth3, 00:49:33
O      3ffe:13::/64 [110/102] via fe80::a00:27ff:fef9:2432, eth3, 00:48:21
C      fe80::/64 via ::, eth1, 01:13:13
K      ff00::/8 [0/256] via ::, eth0, 01:22:47
