Несколько Instances
Используя несколько OSPFv3 Instances, маршруты OSPFv3 могут быть разделены на основе их номера Instance. Маршруты одного Instance хранятся отдельно от маршрутов другого Instance, работающего на том же маршрутизаторе.
Для настройки нескольких OSPFv3 Instances обратитесь к схеме топологии и выполните следующие шаги.
1. Включите OSPFv3 на интерфейсе.
2. Включите несколько Instances.
3. Настройте редистрибьюцию между несколькими Instances.
Примечание: Редистрибьюция может быть настроена с использованием опций metric, type или route-map.
Топология

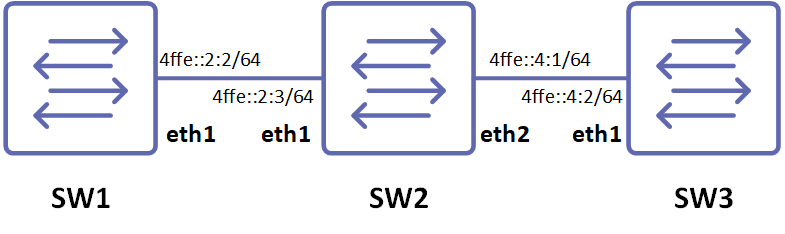

Рисунок 5-78: Несколько OSPFv3 Instances
Включение OSPFv3 на интерфейсе
Этот пример показывает, как включить OSPFv3 на интерфейсе. SW1 и SW2 — это два маршрутизатора в Area 0, подключенные к сети 4ffe::2:/64.
SW1
(config)#router ipv6 ospf 10 | Настройте OSPFv3 Instance с идентификатором Instance 10. |
(config-router)#router-id 151.151.151.151 | Настройте идентификатор маршрутизатора для использования в этом Instance. |
(config-router)#exit | Выйдите из режима маршрутизатора и вернитесь в режим интерфейса. |
(config)#interface eth1 | Укажите интерфейс, на котором будет включен OSPFv3. |
(config-if)#ipv6 address 4ffe::2:2/64 | Настройте IPv6-адрес. |
(config-if)#ipv6 router ospf area 0 tag 10 | Настройте номер Area и значение Instance: сопоставьте идентификатор Instance с ранее созданным идентификатором Instance. |
(config-if)#no shutdown | Активируйте интерфейс. |
SW2
(config)#router ipv6 ospf 10 | Настройте OSPFv3 Instance с идентификатором Instance 10. |
(config-router)#router-id 152.152.152.152 | Настройте идентификатор маршрутизатора для использования в этом Instance. |
(config-router)#exit | Выйдите из режима маршрутизатора и вернитесь в режим интерфейса. |
(config)#interface eth1 | Укажите интерфейс, на котором будет включен OSPFv3. |
(config-if)#ipv6 address 4ffe::2:3/64 | Настройте IPv6-адрес. |
(config-if)#ipv6 router ospf area 0 tag 10 | Настройте номер Area и значение Instance: сопоставьте идентификатор Instance с ранее созданным идентификатором Instance. |
(config-if)#no shutdown | Активируйте интерфейс. |
Проверка
SW1
#show running-config
!
!
Last configuration change at 11:33:37 EDT Tue Mar 12 2022 by prsp
!
no service password-encryption
!
logging monitor 7
!
ip vrf management
!
ip domain-lookup
feature telnet
feature ssh
snmp-server enable
snmp snmp-server view all .1 included
feature ntp
ntp enable
username prsp role network-admin password encrypted
$1$qLd1Mdn0$rrz9r.00v.xla6xd2KDw91 feature rsyslog
!
interface lo ip address 127.0.0.1/8
ip address 151.151.151.151/32 secondary
ipv6 address ::1/128 mtu 65536
!
interface eth0
ip address 192.168.20.2/24
!
interface eth1
ipv6 address 4ffe::2:2/64 ipv6 router ospf area 0.0.0.0 tag 10
!
interface eth2
!
interface eth3
!
router ipv6 ospf 10
router-id 151.151.151.151
capability te
capability cspf
!
line con 0
login line vty 0 39
login
!
end
#show ipv6 interface brief
Interface IPv6-Address AdminStatus
eth3 fe80::5054:ff:fe44:c9f9 [up/up]
eth2 fe80::5054:ff:fe49:d3ec [up/up]
eth1 4ffe::2:2
fe80::5054:ff:fef3:2245 [up/up]
eth0 fe80::5054:ff:fec8:55b1 [up/up]
lo ::1 [up/up]
#show ipv6 ospf route
OSPFv3 Process (10)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
IA 3ffe::/64 2 via fe80::5054:ff:fe22:ed80, eth1, Area 0.0.0.0
C 4ffe::/64 1 directly connected, eth1, Area 0.0.0.0
# show ipv6 ospf neighbor
OSPFv3 Process (10)
Neighbor ID Pri State Dead Time Interface Instance ID
10.10.14.14 1 Full/DROther 00:00:34 eth1 0
152.152.152.152 1 Full/DR 00:00:34 eth1 0
SW2
#show running-config
!
!
Last configuration change at 12:34:42 EDT Tue Mar 12 2022 by prsp
!
no service password-encryption
!
logging monitor 7
!
ip vrf management
!
ip domain-lookup
feature telnet
feature ssh
snmp-server enable
snmp snmp-server view all .1 included
feature ntp
ntp enable
username prsp role network-admin password encrypted $1$YLcV3GI1$TV02h9a0/ z2oPtHU95f02/ feature rsyslog
!
interface lo ip address 127.0.0.1/8
ip address 152.152.152.152/32 secondary
ipv6 address ::1/128 mtu 65536
!
interface eth0
ip address 192.168.20.3/24
!
interface eth1
ipv6 address 4ffe::2:3/64 ipv6 router ospf area 0.0.0.0 tag 10
!
interface eth2
!
router ipv6 ospf 10
router-id 152.152.152.152
capability te
capability cspf
!
line con 0
login line vty 0 39
login
!
end
#show ipv6 interface brief
Interface IPv6-Address AdminStatus
eth2 fe80::5054:ff:fe39:f13f [up/up]
eth1 4ffe::2:3
fe80::5054:ff:febc:57d [up/up]
eth0 fe80::5054:ff:fea2:3f3 [up/up]
lo ::1 [up/up]
# show ipv6 ospf route
OSPFv3 Process (10)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
IA 3ffe::/64 2 via fe80::5054:ff:fe22:ed80, eth1, Area 0.0.0.0
C 4ffe::/64 1 directly connected, eth1, Area 0.0.0.0
# show ipv6 ospf neighbor
OSPFv3 Process (10)
Neighbor ID Pri State Dead Time Interface Instance ID
10.10.14.14 1 Full/DROther 00:00:39 eth1 0
151.151.151.151 1 Full/Backup 00:00:40 eth1 0
Включение нескольких OSPFv3 Instances на маршрутизаторе на основе тегов
В этом примере маршрутизаторы SW1, SW2 и SW3 находятся в Area 0, и все работают с OSPFv3.
SW1
(config)#router ipv6 ospf 5 | Настройте OSPFv3 instance с идентификатором 5. |
(config-router)#router-id 5.5.5.5 | Настройте идентификатор маршрутизатора для этого instance. |
(config-router)#exit | Выйдите из режима Router и вернитесь в режим Interface. |
(config)#interface eth1 | Укажите интерфейс, на котором будет включен OSPFv3. |
(config-if)#ipv6 address 4ffe::2:2/64 | Настройте IPv6 адрес. |
(config-if)#ipv6 router ospf area 0 tag 5 | Настройте номер Area и значение instance: совпадающее с идентификатором instance, созданным ранее. |
(config-if)#no shutdown | Активируйте интерфейс. |
SW2
(config)#router ipv6 ospf 5 | Настройте OSPFv3 instance с идентификатором 5. |
(config-router)#router-id 149.149.149.149 | Настройте идентификатор маршрутизатора для этого instance. |
(config-router)#exit | Выйдите из режима Router и вернитесь в режим Interface. |
(config)#interface eth1 | Настройте интерфейс для подключения к SW1. |
(config-if)#ipv6 address 4ffe::2:3/64 | Настройте IPv6 адрес. |
(config-if)#ipv6 router ospf area 0 tag 5 | Настройте номер Area и значение instance: совпадающее с идентификатором instance, созданным ранее. |
(config-if)#no shutdown | Активируйте интерфейс. |
(config)#router ipv6 ospf 15 | Настройте OSPFv3 instance с идентификатором 15. |
(config-router)#router-id 159.159.159.159 | Настройте идентификатор маршрутизатора для этого instance. |
(config-router)#exit | Выйдите из режима Router и вернитесь в режим Interface. |
(config)#interface eth2 | Настройте интерфейс для подключения к SW3. |
(config-if)#ipv6 address 3ffe::4:1/64 | Настройте IPv6 адрес. |
(config-if)#no shutdown | Активируйте интерфейс. |
(config-if)#ipv6 router ospf area 0 tag 15 | Настройте номер Area и значение instance: совпадающее с идентификатором instance, созданным ранее. |
SW3
(config)#router ipv6 ospf 15 | Настройте OSPFv3 instance с идентификатором 15. |
(config-router)#router-id 152.152.152.152 | Настройте идентификатор маршрутизатора для этого instance. |
(config-router)#exit | Выйдите из режима Router и вернитесь в режим Interface. |
(config)#interface eth1 | Укажите интерфейс, на котором будет включен OSPFv3. |
(config-if)#ipv6 address 3ffe::4:2/64 | Настройте IPv6 адрес. |
(config-if)#ipv6 router ospf area 0 tag 15 | Настройте номер Area и значение instance: совпадающее с идентификатором instance, созданным ранее. |
(config-if)#no shutdown | Активируйте интерфейс. |
Проверка
SW1
SW1#show ipv6 ospf route
OSPFv3 Process (5)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 4ffe:2::/64 1
directly connected, eth1, Area 0.0.0.0
SW1#show ipv6 ospf neighbor
OSPFv3 Process (5)
Neighbor ID Pri State Dead Time Interface Instance ID
149.149.149.149 1 Full/Backup 00:00:32 eth1 0
`SW2
SW2#show ipv6 ospf route
OSPFv3 Process (15)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 3ffe:4::/64 1 directly connected, eth2, Area 0.0.0.0
O 3ffe:12::/64 1 directly connected, eth2, Area 0.0.0.0
O 3ffe:13::/64 2 via fe80::a00:27ff:fe01:c94d, eth2, Area 0.0.0.0
OSPFv3 Process (5)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric
Next-hop
C 4ffe:2::/64 1 directly connected, eth1, Area 0.0.0.0
SW2#sh ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance ID
152.152.152.152 1 Full/DR 00:00:35 eth2 0
OSPFv3 Process (5)
Neighbor ID Pri State Dead Time Interface Instance ID
5.5.5.5 1 Full/DR 00:00:33 eth1 0
SW3
SW3#show ipv6 ospf route
OSPFv3 Process (15)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 3ffe:4::/64 1 directly connected, eth1, Area 0.0.0.0
O 3ffe:12::/64 1 directly connected, eth1, Area 0.0.0.0
O 3ffe:13::/64 2 via fe80::a00:27ff:fe01:c94d, eth1, Area 0.0.0.0
SW3#sh ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance ID
159.159.159.159 1 Full/Backup 00:00:34 eth1 0
Редистрибьюция между несколькими Instances
В этом примере маршруты одного instance перераспределяются в другой instance, чтобы обеспечить возможность пинга от SW1 к SW3 или наоборот; SW2 перераспределяет маршруты из одного instance в другой.
SW2
(config)#router ipv6 ospf 15 | Настроить OSPFv3 instance с идентификатором 15. |
(config-router)#router-id 159.159.159.159 | Настроить идентификатор маршрутизатора. |
(config-router)#redistribute ospf 5 | Перераспределить маршруты из instance 5. |
(config-router)#redistribute connected | Перераспределить подключенные маршруты в instance 15. |
(config-router)#exit | Выйти из режима маршрутизатора OSPF. |
(config)#router ipv6 ospf 5 | Настроить OSPFv3 instance с идентификатором 5. |
(config-router)#router-id 149.149.149.149 | Настроить идентификатор маршрутизатора. |
(config-router)#redistribute ospf 15 | Перераспределить маршруты из instance 15. |
(config-router)#redistribute connected | Перераспределить подключенные маршруты в instance 5. |
Проверка
SW1
SW1#show ipv6 ospf route
OSPFv3 Process (5)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
E2 3ffe:4::/64 1/20 via fe80::a00:27ff:fef9:2432, eth1
C 4ffe:2::/64 1 directly connected, eth1, Area 0.0.0.0
rtr1#show ipv6 ospf neighbor
OSPFv3 Process (5)
Neighbor ID Pri State Dead Time Interface Instance ID
149.149.149.149 1 Full/Backup 00:00:32 eth1 0
SW2
SW2#show ipv6 ospf route
OSPFv3 Process (15)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 3ffe:4::/64 1 directly connected, eth2, Area 0.0.0.0
OSPFv3 Process (5)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 4ffe:2::/64 1 directly connected, eth1, Area 0.0.0.0
SW2#show ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance ID
152.152.152.152 1 Full/DR 00:00:34 eth2 0
OSPFv3 Process (5)
Neighbor ID Pri State Dead Time Interface Instance ID
5.5.5.5 1 Full/DR 00:00:30 eth1 0
SW3
SW3#show ipv6 ospf route
OSPFv3 Process (15)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 3ffe:4::/64 1 directly connected, eth1, Area 0.0.0.0
E2 4ffe:2::/64 1/20 via fe80::a00:27ff:fe0d:fbe3, eth1
SW3#show ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance ID
159.159.159.159 1 Full/Backup 00:00:33 eth1 0
Редистрибьюция с Опцией Metric
В этом примере маршруты на SW3, SW1 и SW2 имеют метрику 100 друг для друга.
SW2
(config)#router ipv6 ospf 15 | Настроить OSPFv3 instance с идентификатором 15. |
(config-router)#router-id 159.159.159.159 | Настроить идентификатор маршрутизатора. |
(config-router)#redistribute ospf 5 metric 100 | Перераспределить маршруты из instance 15 с метрикой 100. |
(config-router)#redistribute connected | Перераспределит ь подключенные маршруты в instance 15. |
(config-router)#exit | Выйти из режима маршрутизатора OSPF. |
(config)#router ipv6 ospf 5 | Перераспределить маршруты в instance 5. |
(config-router)#router-id 149.149.149.149 | Настроить идентификатор маршрутизатора. |
(config-router)#redistribute ospf 5 metric 100 | Перераспределить маршруты из instance 15 с метрикой 100. |
(config-router)#redistribute connected | Перераспределить подключенные маршруты в instance 5. |
Проверка
SW1
SW1#show ipv6 ospf route
OSPFv3 Process (5)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric
Next-hop
E2 3ffe:4::/64 1/20 via fe80::a00:27ff:fef9:2432, eth1
C 4ffe:2::/64 1 directly connected, eth1, Area 0.0.0.0
SW1#show ipv6 ospf neighbor
OSPFv3 Process (5)
Neighbor ID Pri State Dead Time Interface Instance ID
149.149.149.149 1 Full/Backup 00:00:36 eth1 0
SW2
SW2#show ipv6 ospf route
OSPFv3 Process (15)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 3ffe:4::/64 1 directly connected, eth2, Area 0.0.0.0
OSPFv3 Process (5)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 4ffe:2::/64 1 directly connected, eth1, Area 0.0.0.0
SW2#show ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance ID
152.152.152.152 1 Full/DR 00:00:33 eth2 0
OSPFv3 Process (5)
Neighbor ID Pri State Dead Time Interface Instance ID
5.5.5.5 1 Full/DR 00:00:40 eth1 0
SW3
SW3#show ipv6 ospf route
OSPFv3 Process (15)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric
Next-hop
C 3ffe:4::/64 1 directly connected, eth1, Area 0.0.0.0
E2 4ffe:2::/64 1/20 via fe80::a00:27ff:fe0d:fbe3, eth1
SW3#show ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance ID
159.159.159.159 1 Full/Backup 00:00:37 eth1 0
Редистрибьюция с параметром Type
В этом примере маршруты на SW3, SW1 для SW3 имеют тип 2, а маршруты SW2 для SW1 имеют тип 1.
SW2
(config)#router ipv6 ospf 15 | Настроить OSPFv3 instance с ID 15. |
(config-router)#router-id 159.159.159.159 | Настроить ID маршрутизатора. |
(config-router)#redistribute ospf 5 metrictype 1 | Перераспределить маршруты instance 15 как тип 1. |
(config-router)#redistribute connected | Перераспределить подключенные маршруты в instance 15. |
(config-router)#exit | Выйти из режима маршрутизатора OSPF. |
(config)#router ipv6 ospf 5 | Перераспределить маршруты в instance 5. |
(config-router)#router-id 149.149.149.149 | Настроить ID маршрутизатора. |
(config-router)#redistribute ospf 15 metrictype 2 | Перераспределить маршруты instance 15 с типом 2. |
(config-router)#redistribute connected | Перераспределить instance 15 как тип 2. |
Проверка
SW1
SW1#show ipv6 ospf route
OSPFv3 Process (5)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
E2 3ffe:4::/64 1/20 via fe80::a00:27ff:fef9:2432, eth1
C 4ffe:2::/64 1 directly connected, eth1, Area 0.0.0.0
rtr1#show ipv6 ospf neighbor
OSPFv3 Process (5)
Neighbor ID Pri State Dead Time Interface Instance I D
149.149.149.149 1 Full/Backup 00:00:32 eth1 0
SW2
SW2#show ipv6 ospf route
OSPFv3 Process (15)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 3ffe:4::/64 1 directly connected, eth2, Area 0.0.0.0
OSPFv3 Process (5)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric
Next-hop
C 4ffe:2::/64 1 directly connected, eth1, Area 0.0.0.0
SW2#show ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance I D
152.152.152.152 1 Full/DR 00:00:36 eth2 0
OSPFv3 Process (5)
Neighbor ID Pri State Dead Time Interface Instance I D
5.5.5.5 1 Full/DR 00:00:32 eth1 0
SW3
SW3#show ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance I D
159.159.159.159 1 Full/Backup 00:00:36 eth1 0
SW3#show ipv6 ospf route
OSPFv3 Process (15)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 3ffe:4::/64 1 directly connected, eth1, Area 0.0.0.0
E2 4ffe:2::/64 1/20 via fe80::a00:27ff:fe0d:fbe3, eth1
SW3#show ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance I D
159.159.159.159 1 Full/Backup 00:00:36 eth1 0
Редистрибьюция с использованием опции Route-Map
SW2
(config)#router ipv6 ospf 15 | Настроить OSPFv3 instance с ID 15. |
(config-router)#router-id 159.159.159.159 | Настроить ID маршрутизатора. |
(config-router)#redistribute ospf 5 route-map 1 | Перераспределить маршруты instance 5 с использованием route map 1. |
(config-router)#redistribute connected | Перераспределить подключенные маршруты в instance 15. |
(config-router)#exit | Выйти из режима маршрутизатора OSPF. |
(config)#router ipv6 ospf 5 | Перераспределить маршруты в instance 5. |
(config-router)#router-id 149.149.149.149 | Настроить ID маршрутизатора. |
(config-router)#redistribute ospf 15 routemap 1 | Перераспределить маршруты instance 15 с использованием route map 1. |
(config-router)#redistribute connected | Перераспределить подключенные маршруты в instance 15. |
Проверка
SW1
SW1#show ipv6 ospf route
OSPFv3 Process (5)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric
Next-hop
E2 3ffe:4::/64 1/20 via fe80::a00:27ff:fef9:2432, eth1
C 4ffe:2::/64 1 directly connected, eth1, Area 0.0.0.0
SW1#show ipv6 ospf neighbor
OSPFv3 Process (5)
Neighbor ID Pri State Dead Time Interface Instance I D
149.149.149.149 1 Full/DR 00:00:34 eth1 0
SW2
SW2#sh ipv6 ospf route
OSPFv3 Process (15)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric
Next-hop
C 3ffe:4::/64 1
directly connected, eth2, Area 0.0.0.0
OSPFv3 Process (5)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 4ffe:2::/64 1 directly connected, eth1, Area 0.0.0.0
SW2#sh ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance ID
152.152.152.152 1 Full/Backup 00:00:32 eth2 0
OSPFv3 Process (5)
Neighbor ID Pri State Dead Time Interface Instance ID
5.5.5.5 1 Full/Backup 00:00:38 eth1 0
SW3
SW3#show ipv6 ospf route
OSPFv3 Process (15)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 3ffe:4::/64 1 directly connected, eth1, Area 0.0.0.0
E2 4ffe:2::/64 1/20 via fe80::a00:27ff:fe0d:fbe3, eth1
SW3#show ipv6 ospf neighbor
OSPFv3 Process (15)
Neighbor ID Pri State Dead Time Interface Instance ID
159.159.159.159 1 Full/DR 00:00:34 eth1 0 SW3#
