Редистрибьюция маршрутов в OSPFv3
В этом примере маршруты BGP импортируются в таблицу маршрутизации OSPF и анонсируются как внешние LSA типа 5 в area 0.
Топология

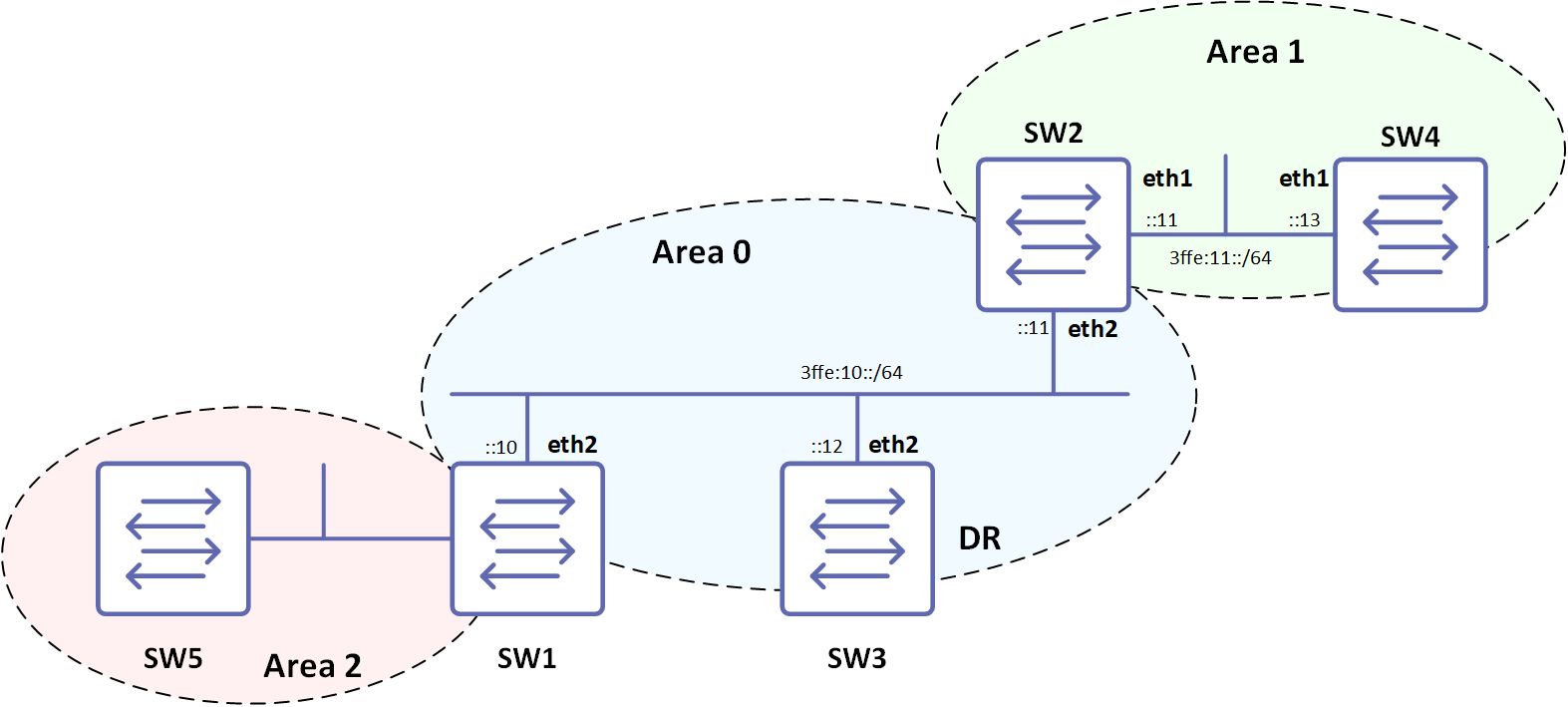

Рисунок 5-75: Редистрибьюция маршрутов в OSPFv3
Конфигурация
SW1
#configure terminal | Перейти в режим конфигурации. |
(config)#router ipv6 ospf | Создать instance маршрутизации OSPFv3. |
(config-router)#router-id 10.10.10.10 | Указать идентификатор маршрутизатора (10.10.10.10) для процесса маршрутизации OSPFv3. |
(config-router)#redistribute bgp | Указать редистрибьюцию маршрутов из другого протокола маршрутизации (BGP) в OSPFv3. |
(config-router)#exit | Выйти из режима маршрутизатора OSPF. |
(config)#interface eth1 | Перейти в режим интерфейса. |
(config-if)#ipv6 router ospf area 0 | Включить маршрутизацию OSPFv3 на интерфейсе и назначить идентификатор area (0). |
Проверка
SW2
SW2#show ipv6 ospf neighbor
OSPFv3 Process (*null*)
Neighbor ID Pri State Dead Time Interface Instance ID
10.10.10.10 1 Full/DR 00:00:40 eth1 0
10.10.10.12 1 Full/DROther 00:00:40 eth1 0
10.10.10.13 1 Full/Backup 00:00:33 eth2 0
SW2#show ipv6 ospf database
OSPFv3 Router with ID (10.10.10.11) (Process *null*)
Link-LSA (Interface eth1)
Link State ID ADV Router Age Seq# CkSum Prefix
0.0.0.3 10.10.10.10 364 0x80000002 0x21a3 1
0.0.0.3 10.10.10.11 1046 0x80000001 0xa3f6 1
0.0.0.3 10.10.10.12 1018 0x80000001 0xd00e 1
Link-LSA (Interface eth2)
Link State ID ADV Router Age Seq# CkSum Prefix
0.0.0.4 10.10.10.11 1046 0x80000001 0xc0b0 1
0.0.0.3 10.10.10.13 985 0x80000001 0x61e4 1
Router-LSA (Area 0.0.0.0)
Link State ID ADV Router Age Seq# CkSum Link
0.0.0.0 10.10.10.10 1007 0x80000005 0x9709 1
0.0.0.0 10.10.10.11 1003 0x80000004 0x8d15 1
0.0.0.0 10.10.10.12 1002 0x80000004 0x841e 1
Network-LSA (Area 0.0.0.0)
Link State ID ADV Router Age Seq# CkSum
0.0.0.3 10.10.10.10 1007 0x80000002 0xc497
Inter-Area-Prefix-LSA (Area 0.0.0.0)
Link State ID ADV Router Age Seq# CkSum
0.0.0.1 10.10.10.10 355 0x80000003 0x511b
0.0.0.1 10.10.10.11 1041 0x80000002 0x9cdf
Intra-Area-Prefix-LSA (Area 0.0.0.0)
Link State ID ADV Router Age Seq# CkSum Prefix Reference
0.0.0.2 10.10.10.10 1006 0x80000002 0x56da 1
Network-LSA
Intra-Area-Te-LSA (Area 0.0.0.0)
Link State ID ADV Router Age Seq# CkSum
0.0.0.3 10.10.10.10 1007 0x80000003 0xc881
0.0.0.3 10.10.10.11 1003 0x80000003 0xf453
0.0.0.3 10.10.10.12 1002 0x80000003 0x2125
Router-LSA (Area 0.0.0.1)
Link State ID ADV Router Age Seq# CkSum Link
0.0.0.0 10.10.10.11 973 0x80000004 0xc3db 1
0.0.0.0 10.10.10.13 973 0x80000003 0xa8f7 1
Network-LSA (Area 0.0.0.1)
Link State ID ADV Router Age Seq# CkSum
0.0.0.4 10.10.10.11 973 0x80000001 0x1a6c
Inter-Area-Prefix-LSA (Area 0.0.0.1)
Link State ID ADV Router Age Seq# CkSum
0.0.0.1 10.10.10.11 1041 0x80000002 0xeba0
0.0.0.2 10.10.10.11 969 0x80000002 0x4921
Inter-Area-Router-LSA (Area 0.0.0.1)
Link State ID ADV Router Age Seq# CkSum
0.0.0.1 10.10.10.11 1019 0x80000001 0x9c16
Intra-Area-Prefix-LSA (Area 0.0.0.1)
Link State ID ADV Router Age Seq# CkSum Prefix
Reference
0.0.0.2 10.10.10.11 972 0x80000001 0x9b83 1
Network-LSA
Intra-Area-Te-LSA (Area 0.0.0.1)
Link State ID ADV Router Age Seq# CkSum
0.0.0.4 10.10.10.11 973 0x80000002 0x47ee
0.0.0.3 10.10.10.13 973 0x80000002 0xa989
SW2#show ipv6 ospfv3 topology
OSPFv3 Process (*null*)
OSPFv3 paths to Area (0.0.0.0) routers
Router ID Bits Metric Next-Hop Interface
10.10.10.10 EB 1 10.10.10.10 eth1
10.10.10.11 B --
10.10.10.12 1 10.10.10.12 eth1
OSPFv3 paths to Area (0.0.0.1) routers
Router ID Bits Metric Next-Hop Interface
10.10.10.11 B --
10.10.10.13 1 10.10.10.13 eth2
SW2#show ipv6 ospf route
OSPFv3 Process (*null*)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric
Next-hop
C 3ffe::/64 1 directly connected, eth1, Area 0.0.0.0
C 4ffe::/64 1 directly connected, eth2, Area 0.0.0.1
IA 5ffe::/64 2 via fe80::5054:ff:fe58:fc20, eth1, Area 0.0.0.0
SW2#show ipv6 route
IPv6 Routing Table
Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF,
IA - OSPF inter area, E1 - OSPF external type 1,
E2 - OSPF external type 2, E - EVPN N1 - OSPF NSSA external type 1,
N2 - OSPF NSSA external type 2, I - IS-IS, B - BGP
Timers: Uptime
IP Route Table for VRF "default"
C ::1/128 via ::, lo, 00:44:22
C 3ffe::/64 via ::, eth1, 00:18:00
C 4ffe::/64 via ::, eth2, 00:18:00
O IA 5ffe::/64 [110/2] via fe80::5054:ff:fe58:fc20, eth1, 00:17:32
C fe80::/64 via ::, eth2, 00:44:22
SW3
SW3#show ipv6 ospf neighbor
OSPFv3 Process (*null*)
Neighbor ID Pri State Dead Time Interface Instance ID
10.10.10.10 1 Full/DR 00:00:37 eth1 0
10.10.10.11 1 Full/Backup 00:00:34 eth1 0
SW3#show ipv6 ospf database
OSPFv3 Router with ID (10.10.10.12) (Process *null*)
Link-LSA (Interface eth1)
Link State ID ADV Router Age Seq# CkSum Prefix
0.0.0.3 10.10.10.10 459 0x80000002 0x21a3 1
0.0.0.3 10.10.10.11 1142 0x80000001 0xa3f6 1
0.0.0.3 10.10.10.12 1111 0x80000001 0xd00e 1
Router-LSA (Area 0.0.0.0)
Link State ID ADV Router Age Seq# CkSum Link
0.0.0.0 10.10.10.10 1103 0x80000005 0x9709 1
0.0.0.0 10.10.10.11 1099 0x80000004 0x8d15 1
0.0.0.0 10.10.10.12 1096 0x80000004 0x841e 1
Network-LSA (Area 0.0.0.0)
Link State ID ADV Router Age Seq# CkSum
0.0.0.3 10.10.10.10 1103 0x80000002 0xc497
Inter-Area-Prefix-LSA (Area 0.0.0.0)
Link State ID ADV Router Age Seq# CkSum
0.0.0.1 10.10.10.10 450 0x80000003 0x511b
0.0.0.1 10.10.10.11 1137 0x80000002 0x9cdf
Intra-Area-Prefix-LSA (Area 0.0.0.0)
Link State ID ADV Router Age Seq# CkSum Prefix
Reference
0.0.0.2 10.10.10.10 1101 0x80000002 0x56da 1 Network-LSA
Intra-Area-Te-LSA (Area 0.0.0.0)
Link State ID ADV Router Age Seq# CkSum
0.0.0.3 10.10.10.10 1103 0x80000003 0xc881
0.0.0.3 10.10.10.11 1099 0x80000003 0xf453
0.0.0.3 10.10.10.12 1096 0x80000003 0x2125
SW3#show ipv6 ospfv3 topology
OSPFv3 Process (*null*)
OSPFv3 paths to Area (0.0.0.0) routers
Router ID Bits Metric Next-Hop Interface
10.10.10.10 EB 1 10.10.10.10 eth1
10.10.10.11 B 1 10.10.10.11 eth1
10.10.10.12 --
SW3#show ipv6 ospf route
OSPFv3 Process (*null*)
Codes: C - connected, D - Discard, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
Destination Metric Next-hop
C 3ffe::/64 1 directly connected, eth1, Area 0.0.0.0
IA 4ffe::/64 2 via fe80::5054:ff:fe5b:1034, eth1, Area 0.0.0.0
IA 5ffe::/64 2 via fe80::5054:ff:fe58:fc20, eth1, Area 0.0.0.0
SW3#show ipv6 route
IPv6 Routing Table
Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF,
IA - OSPF inter area, E1 - OSPF external type 1,
E2 - OSPF external type 2, E - EVPN N1 - OSPF NSSA external type 1,
N2 - OSPF NSSA external type 2, I - IS-IS, B - BGP Timers: Uptime
IP Route Table for VRF "default"
C ::1/128 via ::, lo, 00:45:05
C 3ffe::/64 via ::, eth1, 00:18:53
O IA 4ffe::/64 [110/2] via fe80::5054:ff:fe5b:1034, eth1, 00:18:39
O IA 5ffe::/64 [110/2] via fe80::5054:ff:fe58:fc20, eth1, 00:18:39
C fe80::/64 via ::, eth2, 00:45:05
