Установка приоритета​

Этот пример показывает, как установить приоритет для интерфейса. Установите высокий приоритет для маршрутизатора, чтобы сделать его назначенным маршрутизатором (Designated Router, DR). Для маршрутизатора SW3 настроен приоритет 10, что выше, чем значение по умолчанию (приоритет по умолчанию — 1), установленное для SW1 и SW2. Это делает SW3 назначенным маршрутизатором (DR).

Топология​

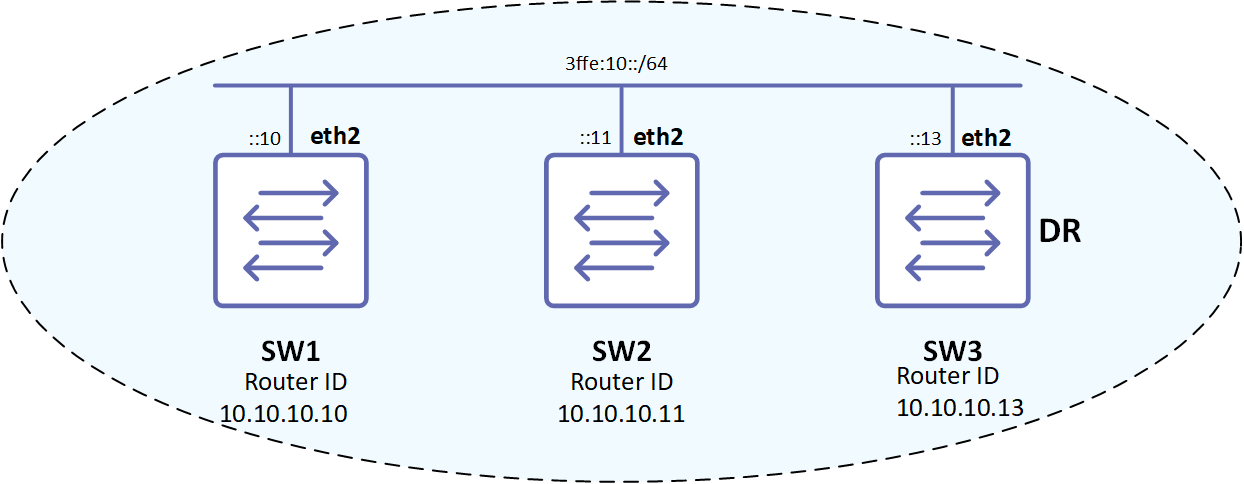

Рисунок 5-73: Установка приоритета OSPFv3

SW3

#configure terminalПерейти в режим конфигурации.
(config)#router ipv6 ospfСоздать instance маршрутизации OSPFv3.
(config-router)#router-id 10.10.10.13Указать идентификатор маршрутизатора (10.10.10.13) для процесса маршрутизации OSPFv3.
(config-router)#exitВыйти из режима маршрутизатора OSPF.
(config)#interface eth2Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить идентификатор area (0).
(config-if)#ipv6 ospf priority 10Указать приоритет маршрутизатора на более высокий уровень (10), чтобы сделать SW3 назначенным маршрутизатором (DR).

SW1

#configure terminalПерейти в режим конфигурации.
(config)#router ipv6 ospfСоздать instance маршрутизации OSPFv3.
(config-router)#router-id 10.10.10.10Указать идентификатор маршрутизатора (10.10.10.10) для процесса маршрутизации OSPFv3.
(config-router)#exitВыйти из режима маршрутизатора OSPF.
(config)#interface eth2Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить идентификатор area (0).

SW2

(config)#router ipv6 ospfСоздать instance маршрутизации OSPFv3.
(config-router)#router-id 10.10.10.11Указать идентификатор маршрутизатора (10.10.10.11) для процесса маршрутизации OSPFv3.
(config-router)#exitВыйти из режима маршрутизатора OSPF.
(config)#interface eth2Перейти в режим интерфейса.
(config-if)#ipv6 router ospf area 0Включить маршрутизацию OSPFv3 на интерфейсе и назначить идентификатор area (0).
Проверка​

SW1

rtr1#show ipv6 ospf neighbor
OSPFv3 Process (*null*)
Neighbor ID     Pri   State           Dead Time   Interface Instance ID
10.10.10.11       1   Full/DROther    00:00:37    eth2       0
10.10.10.13      10   Full/DR         00:00:37    eth2       0
rtr1#show ipv6 ospf database
OSPFv3 Router with ID (10.10.10.10) (Process *null*)
Link-LSA (Interface eth2)
Link State ID   ADV Router      Age       Seq#       CkSum Prefix
0.0.0.4         10.10.10.10      398       0x80000001 0xf3c6      1
0.0.0.4         10.10.10.11       71       0x80000001 0x4768      1
0.0.0.4         10.10.10.13      611       0x80000002 0x695b      1
Router-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum    Link
0.0.0.0         10.10.10.10       49       0x80000004 0xf2ac      1
0.0.0.0         10.10.10.11       50       0x80000004 0xecb1      1
0.0.0.0         10.10.10.13       61       0x80000004 0xe0bb      1
Network-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.4         10.10.10.13       61       0x80000002 0xa6b0
Intra-Area-Prefix-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix  Reference
0.0.0.2         10.10.10.13       60       0x80000002 0xd940      1  NetworkLSA
Intra-Area-Te-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.4         10.10.10.10       49       0x80000003 0x75bf
0.0.0.4         10.10.10.11       50       0x80000004 0x9f92
0.0.0.4         10.10.10.13       61       0x80000003 0xf935
rtr1#show ipv6 ospfv3 topology
OSPFv3 Process (*null*)
OSPFv3 paths to Area (0.0.0.0) routers
Router ID        Bits Metric     Next-Hop             Interface
10.10.10.10            --
10.10.10.11            1          10.10.10.11          eth2
10.10.10.13            1          10.10.10.13          eth2

SW2

SW2#show ipv6 ospf neighbor
OSPFv3 Process (*null*)
Neighbor ID     Pri   State           Dead Time   Interface Instance ID
10.10.10.10       1   Full/Backup     00:00:31    eth2       0
10.10.10.13      10   Full/DR         00:00:39    eth2       0
SW2#show ipv6 ospf database
OSPFv3 Router with ID (10.10.10.11) (Process *null*)
Link-LSA (Interface eth2)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix
0.0.0.4         10.10.10.10      525       0x80000001 0xf3c6      1
0.0.0.4         10.10.10.11      194       0x80000001 0x4768      1
0.0.0.4         10.10.10.13      736       0x80000002 0x695b      1
Router-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum    Link
0.0.0.0         10.10.10.10      175       0x80000004 0xf2ac      1
0.0.0.0         10.10.10.11      174       0x80000004 0xecb1      1
0.0.0.0         10.10.10.13      186       0x80000004 0xe0bb      1
Network-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.4         10.10.10.13      186       0x80000002 0xa6b0
Intra-Area-Prefix-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix  Reference
0.0.0.2         10.10.10.13      185       0x80000002 0xd940      1  NetworkLSA
Intra-Area-Te-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.4         10.10.10.10      175       0x80000003 0x75bf
0.0.0.4         10.10.10.11      174       0x80000004 0x9f92
0.0.0.4         10.10.10.13      186       0x80000003 0xf935
SW2#show ipv6 ospfv3 topology
OSPFv3 Process (*null*)
OSPFv3 paths to Area (0.0.0.0) routers
Router ID        Bits Metric     Next-Hop             Interface
10.10.10.10            1          10.10.10.10          eth2
10.10.10.11            --
10.10.10.13            1          10.10.10.13          eth2

SW3

SW3#show ipv6 ospf neighbor
OSPFv3 Process (*null*)
Neighbor ID     Pri   State           Dead Time   Interface  Instance ID
10.10.10.10       1   Full/Backup     00:00:38    eth2       0
10.10.10.11       1   Full/DROther    00:00:29    eth2       0
SW3#show ipv6 ospf database
OSPFv3 Router with ID (10.10.10.13) (Process *null*)
Link-LSA (Interface eth2)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix
0.0.0.4         10.10.10.10      658       0x80000001 0xf3c6      1
0.0.0.4         10.10.10.11      329       0x80000001 0x4768      1
0.0.0.4         10.10.10.13      869       0x80000002 0x695b      1
Router-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum    Link
0.0.0.0         10.10.10.10      309       0x80000004 0xf2ac      1
0.0.0.0         10.10.10.11      309       0x80000004 0xecb1      1
0.0.0.0         10.10.10.13      319       0x80000004 0xe0bb      1
Network-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.4         10.10.10.13      319       0x80000002 0xa6b0
Intra-Area-Prefix-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum  Prefix  Reference
0.0.0.2         10.10.10.13      318       0x80000002 0xd940      1  NetworkLSA
Intra-Area-Te-LSA (Area 0.0.0.0)
Link State ID   ADV Router      Age       Seq#       CkSum
0.0.0.4         10.10.10.10      309       0x80000003 0x75bf
0.0.0.4         10.10.10.11      309       0x80000004 0x9f92
0.0.0.4         10.10.10.13      319       0x80000003 0xf935
SW3#show ipv6 ospfv3 topology
OSPFv3 Process (*null*)
OSPFv3 paths to Area (0.0.0.0) routers
Router ID        Bits Metric     Next-Hop             Interface
10.10.10.10            1          10.10.10.10          eth2
10.10.10.11            1          10.10.10.11          eth2
10.10.10.13            --
